'Un Chip Spinning RGB POV de visualización' con software de conversión. (9 / 21 paso)

Paso 9: Instalar los componentes restantes.

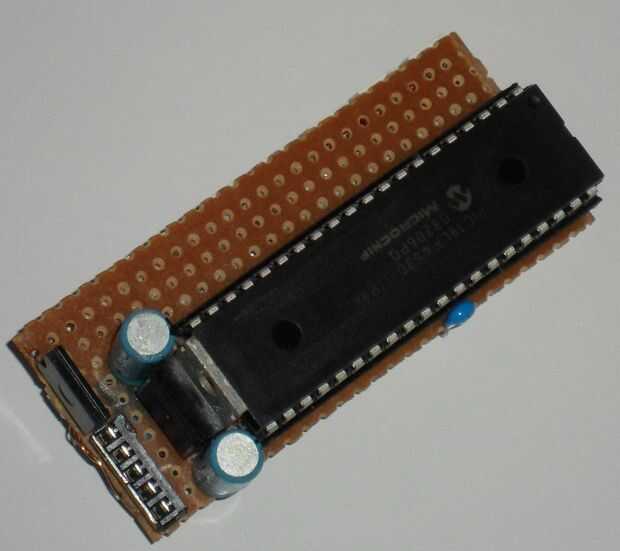

Ahora es el momento para la soldadura en el regulador, condensadores de filtro, la cabecera, las resistencias de dos de 10 k y el sensor de efecto hall.

Las resistencias de dos 10 k no aparecen en esta foto, se sueldan en bajo (consultar PDF para más detalles)

Nota: el encabezado que he usado es una rúbrica femenina sólo debido a que he cambiado mi pickit2 alrededor para que tenga encabezados de hombres (es fácil conectar al protoboard)

El pickit2 viene originalmente con una rúbrica femenina, por lo que quiere soldar en jefes masculinos al proyecto para que pueda conectarse a tu pickit2.
