Paso 10: Completar el cableado.

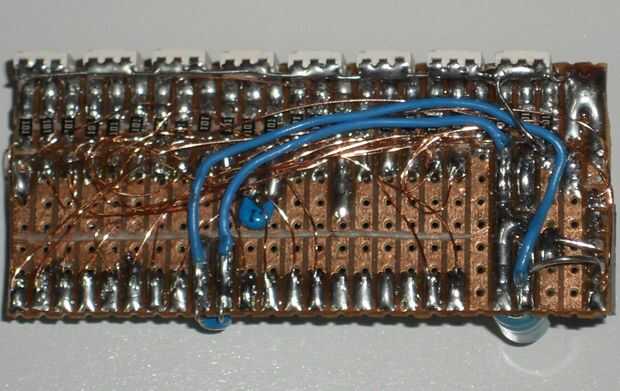

Aunque se ve sucio, solo haces este cable por cable por lo que no es una tarea demasiado difícil - sólo estudiar el esquema! Una vez más, aquí está el link de descarga:
http://www.bradsprojects.com/Forum/Download/File.php?id=297
Sin embargo te diré a que el alambre fino esmalte es tan útil para esta tarea exacta. Sería casi imposible hacerlo con cualquier otro tipo de cable.
El alambre fino esmalte tiene una capa de aislamiento de esmalte muy delgada que puede ser derretida fuera utilizando una gota de soldadura. Tendrá que cortarse algunos docena longitudes de este cable de esmalte, el cautín y la soldadura para formar una gota y luego poner las puntas del alambre en el blob durante unos segundos hasta que el esmalte haya sido fundido de. (usted sabrá que está apagado porque realmente se pegue la soldadura al cable)
Ojalá puedan ver en las dos últimas fotos que en uno de ellos, los cables no todavía ha tocado. La segunda foto muestra que las puntas del cable han sido fundidas de la soldadura ha enlazado a él. Estos cables ahora están listos para ser soldadas a la veroboard.
Será necesario hacer el mismo procedimiento en el otro extremo de los cables para completar las conexiones del circuito.
Estos cables están muy bien para todo excepto las principales conexiones de tierra y VCC. Estos cables son demasiado finos para manejar los requerimientos actuales de todo el tablero, pero están muy bien para manejar la corriente requerida por cualquier un LED.
