Paso 3: Dibujar las articulaciones en CAD
Al traducir su idea de CAD, necesita debe tener en cuenta que un cortador láser realmente quitar un canal estrecho (conocido como corte) de la madera corta, por lo que la pieza será siempre tan levemente más pequeña que la línea que dibujó en su programa de CAD. A menos que usted cuenta para el retiro de este material, se tienen brechas y la desigualdad en las articulaciones. Para resolver esto, el borde exterior de cada pieza que se dibuja debe ser un poco más hacia fuera que "perfecto" y cualquier rectángulos indicando los agujeros a cortar en mitad de una pieza (como donde un divisor funciona a lo largo de la placa inferior) deberá ser dibujado levemente más pequeño como el corte que agrande el orificio. Me pareció que el corte de la cortadora de láser Trotec en la configuración que estaba usando de. 015", pero los resultados pueden variar. Haga una prueba en el material primero antes de incorporar una medición posiblemente defectuosa en su diseño.

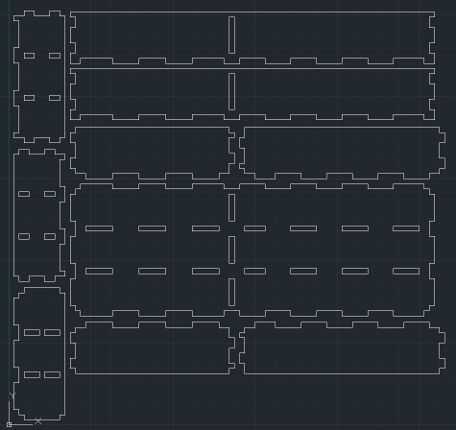

Mi solución a este problema fue para dibujar las piezas de madera exactamente el tamaño quería en mi AutoCAD y luego utiliza la herramienta de 'desvío' golpear el borde de cada pieza hacia afuera por. 006". Esto dio un muy apretado ajustar las articulaciones y resultó en una caja muy resistente.
Cabe mencionar en este punto que larga recta verticales líneas son mucho más propensos a causar las llamaradas en el cortador del laser puesto que los escombros consiguen tirar a través del haz del láser por el sistema de escape, así que trata de colocar tus piezas para que los bordes más largos son horizontales.
