UltraGuitar - una guitarra ultrasónica (8 / 9 paso)

Paso 8: Topes, codificación y redacción

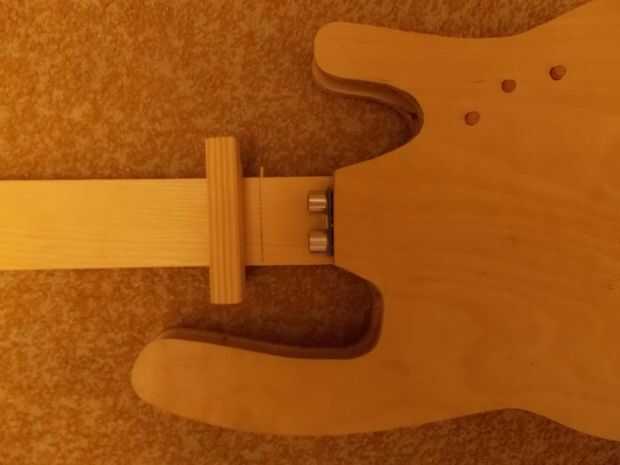

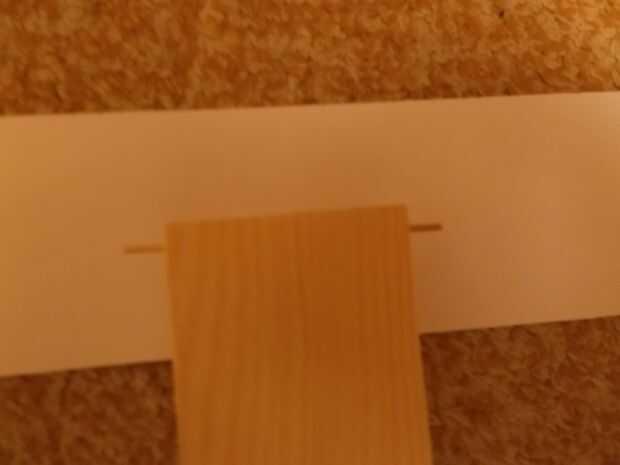

Ahora es el momento para los topes. Se evitan para obtener el control deslizante a cerca del sensor y de lejos el sensor. Hacer un agujero con una broca de 1,5 mm en el lado de los trastes 5 cm desde el extremo de la madera contrachapada (imagen 1), poner allí un palillo de dientes y cortar unos 3-4 mm del diapasón. Ahora al final del diapasón de unos 2mm antes de la final dos agujeros utilice el mismo taladro como antes - uno en cada lado, ponga palillos allí y corte te sobresalga unos 3-4mm del diapasón. OK, hechos los topes.

Ahora algunos de la codificación. Para leer datos del sensor de ultrasonidos necesita biblioteca nuevo Ping. Usted también necesitará mi código para comunicarse correctamente con el ordenador. Descargar ahora. Guardar NewPing a la carpeta de bibliotecas, abra el Arduino Software, vamos a archivo -> ejemplos -> NewPing -> NewPingExample. Conecta tu Arduino al ordenador y enviar NewPingExample a Arduino. Abrir Monitor de serie y establecer límite a 115200 (esquina inferior derecha). Usted debe ver algo como esto: Ping: número > cm. Get slider que toca tope más cerca (sensor ultrasónico). Código abierto de guitarra. En la línea #define INITIAL_TRESHOLD establecer número a lo que tienes en el Monitor serie. OK, volver a la serie Monitor. Tomar un lápiz, haga una línea y mueva el deslizador 5cm lejos del sensor. Hacer una línea. Repita este proceso hasta que vas a tener 12 líneas. Ahora entre cada línea escribir acordes diferentes. Entre primera y segunda línea debe estar en C, entre la segunda y la tercera debe ser C#, etc.. Estos son los acordes de la línea más cercana a la línea más lejana: C, C#, D, D #, E, F, F #, G, G #, A, A #, B. ver imagen 3. Ahora si tienes que escribir los nombres de los botones (imagen 4).

OK, el siguiente paso será la última.
