Ultra bajo costo solar recargable persistencia de pantalla visión (7 / 13 paso)

Paso 7: Sobrehilar hasta los bordes y rellenar la Junta

Usando un archivo y cortadores, sobrehilar hasta los bordes del tablero para montar el asa que está utilizando. Es mejor hacer esto antes de soldar los componentes, como tuve un poco de problemas para proteger la Junta mientras que la lo presentación de.

Montaje en superficie de soldadura es un tema profundo que no cubro aquí. Sólo se necesita práctica, buena vista y una mano firme, pero estoy ahora en un punto donde prefiero componentes de montaje superficial - no hay agujeros para perforar, ocupan menos espacio, y algunas partes más nuevos no están disponibles en paquetes a través del agujero.

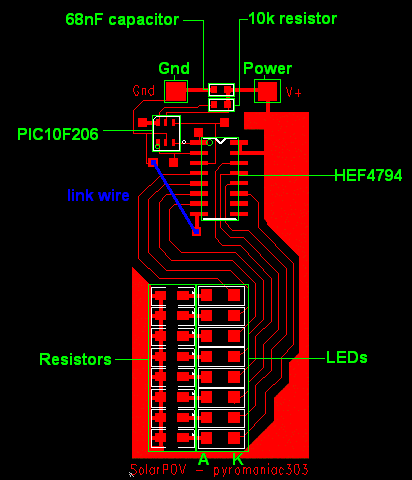

Consulte el diagrama a continuación para colocación de componentes. Para referencia usé Sunstone PCB123 - un paquete de software de diseño de PCB de freeware y han encontrado que es muy útil. Se adjunta el archivo bareboard para esto.
