Paso 4: Prepare su PCB
Personalmente he tenido excelentes resultados con el método de transferencia de toner como sigue:
Imprimir la hoja PCB espejo-imágenes utilizando una impresora láser, en papel fino brillante como se imprimen las revistas baratas de tipo en. No importa si ya tiene texto o imágenes en.
Corte el tablero revestido de cobre y papel para revistas, y en su lugar con cinta adhesiva asegurándose que esté perfectamente plana con cinta. Si es un poco elevado o arrugado no va a funcionar.
Pasarlo por un laminador de 10 - 15 veces. Tenga en cuenta que esto probablemente anulará la garantía del laminador.
Sumerja la placa y el papel en agua inmediatamente antes de que se enfríe. Asegurar que en ningún momento levante o retire el papel. Después de unos minutos el papel delgado comienza a disolver. Usted puede frotar con el pulgar ahora para ayudar a la eliminación de papel, pero no aconsejo usar las uñas.
Cuando el papel se ha ido todo, inspeccione el toner y compruebe que los rastros y las almohadillas son todos transferidas correctamente. Cuando el tablero se seca es normal que vaya un poco blanco, pero esto no afecta el grabado. Sin embargo, grietas y otras imperfecciones puede causar problemas, no tenga miedos de limpiar el toner y empezar de nuevo, su muy barato!

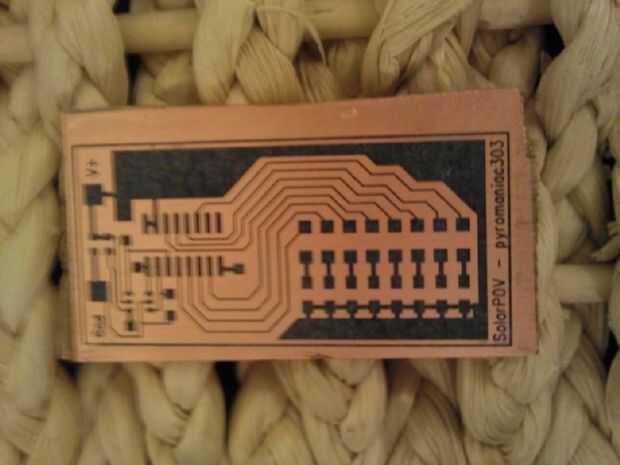

Cuando haya terminado, tu PCB debería verse algo como la imagen de abajo.
