UART TTL convertidor RS232 a (7 / 10 paso)

Paso 7: Conector DB9

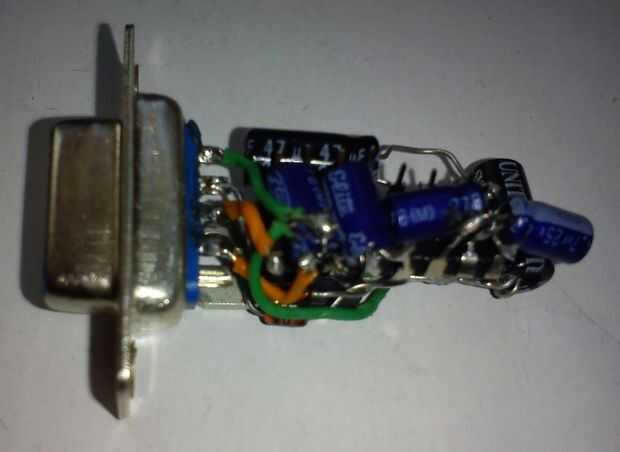

Soldar los pines del conector DB9 al circuito usando pequeños trozos de cables según el diagrama del circuito como las fotos.

  1. Pin4(DB9) para Pin+(D1)
  2. Pin7(DB9) para Pin+(D2)
  3. Pin5(DB9) para Pin+(C5)
  4. PIN2(DB9) para Pin7(MAX232)
  5. PIN3(DB9) para Pin8(MAX232)
