Compacto lo de tipo Protoboard Arduino sí

este ible es para el edificio de mi pequeño, casi tamaño de caja de cerillas, placa de arduino compatible.
Como se ve en este ible...

Experemented con uno en este ible para ver cómo puede ser impreoved, pero el concepto es el mismo y por lo que es la acumulación en un grado.

Origonally como un tablero de bolsillo para la toma de lugares con unos pocos componentes para liarla con.

Especificaciones básicas:

-8/atmega168/328
-Interfaz TTL
-Líneas de 5V
-botón reset
-energía LED
-Digital y análogo pins
-Lilypad o gestor de arranque normal (dependiendo de la viruta y el tiempo que tiene un cristal o no)

Opciones: (dependiendo de la configuración está haciendo para)

-Entrada y 7805 regulador de 9V para batería de 9V
Cristal/oscilador para lilypad no bootloader

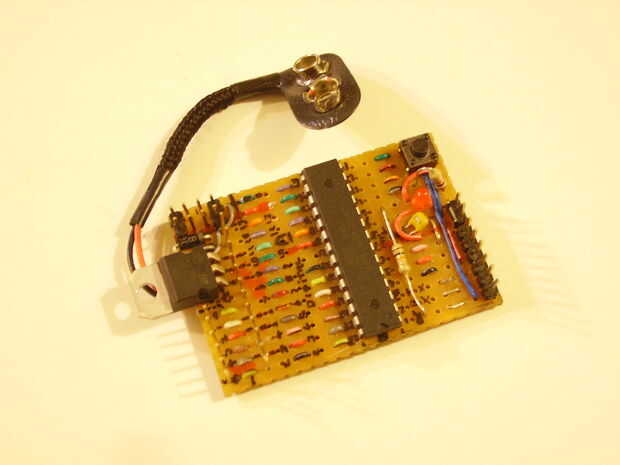

En la foto el origonal utiliza en ible vinculado.
Pero para este ible voy ejecutar a través del proceso mediante la construcción de uno nuevo sólo para ti: 3
