Paso 6: Prototipo - USB

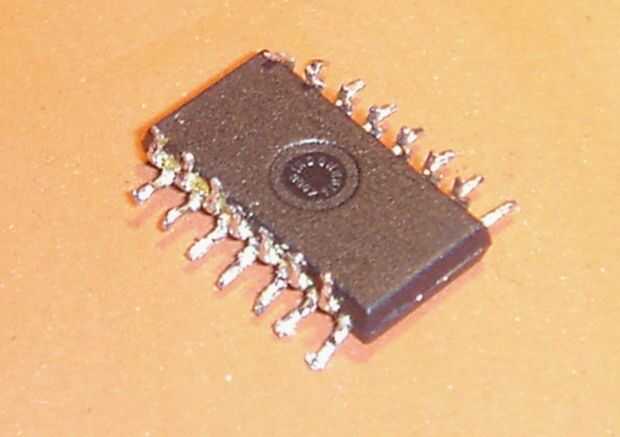

Había doblado cada otro perno para arriba y otras abajo en el chip. De esta manera aumentó la distancia entre los pernos individuales tuve que soldar algo como 1 mm - y que podría manejar.

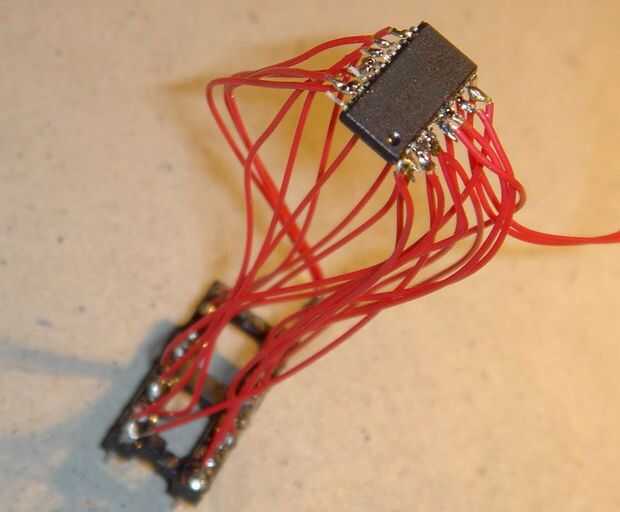

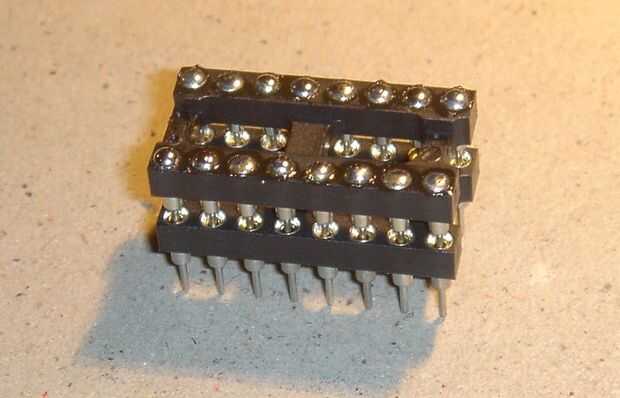

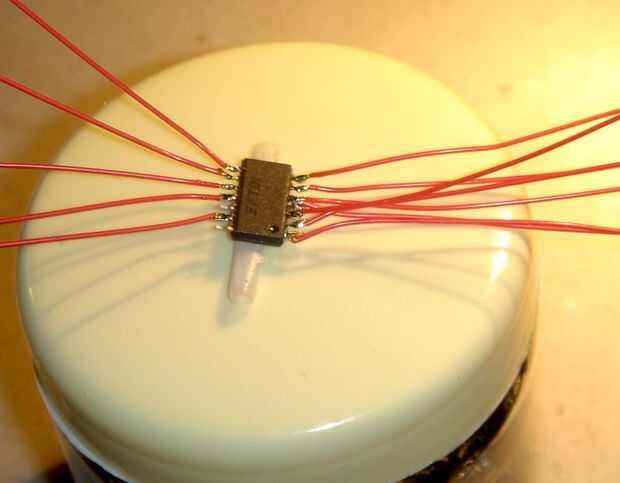

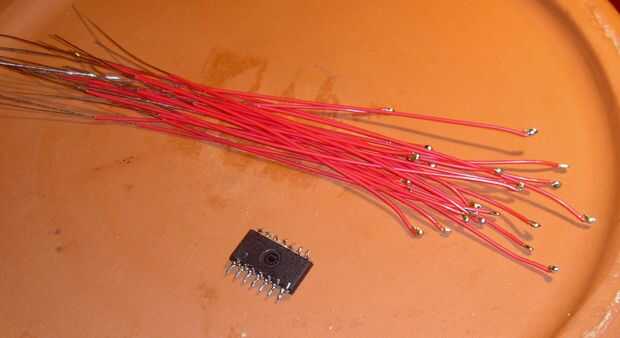

Soldando cables de wire-wrap en los alfileres y luego de soldadura a un enchufe estándar de la IC tenía mi adaptador. Una rápida inspección óptica no revela ningún corto circuito, pero con pequeñas dimensiones y tolerancias apretadas fácilmente podía faltar unos puentes.
Inserta el enchufe en el proto board, conecté el condensador para el generador interno de 3,3 voltios en el chip y aplicado potencia. Me mide 3,4 voltios sobre el condensador para que el chip vivía al menos en parte.
Después de haber conectado el D + y D-de un cable USB al ordenador me dijo que un "dispositivo desconocido USB había sido conectado a ella.". Esto es una mala noticia ya que XP ya consiguieron los drivers para el chip de FTDI él. Hmmm... Tal vez que sólo conectado el D + y D-cables la manera incorrecta alrededor aunque yo había revisado antes de les. Y sí, eso fue todo. Después de les revocó el equipo identificó el chip y un nuevo puerto serial.
Coloca las patillas TXD y RXD juntos y recibí el texto que escribí en hyperterminal que se hizo eco de nuevo a mí. ¡ Hurra! Está trabajando...
Usé una utilidad de FTDI para configurar el pin CBUS1 a 6 MHz para el ATTiny2313 con la salida. Y entonces descargado un puerto serial de prueba por lo que pude manualmente activar RTS y DTR en el chip por lo que pude comprobar que esos productos estaba trabajando. También he probado las entradas como CTS, RI y CD.
Me sorprende realmente que todo funcionaba, pero creo que necesito mojar la cosa entera en caliente pegamento en orden a conseguir no lo destruido por el sólo mirarlo. Se ve realmente feo y frágil.
