¿U-Disp - The Digg (tm) pantalla (fuente abierta) (9 / 18 paso)

Paso 9: El esquema final

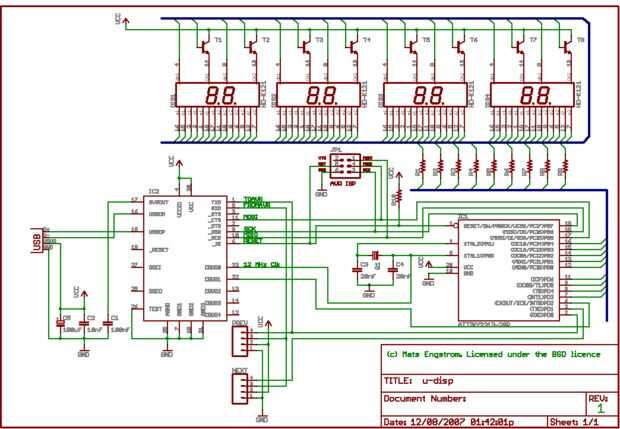

Aquí está el esquema completo.

Dependiendo de si las juntas es el primero (con USB) o uno de los otros (sin USB pero con el cristal en su lugar) la lista de componentes necesarios variará un poco.

Primera tarjeta
1pcs 556-ATTINY2313V10PU Atmel microcontroladores ATTINY2313V-10PU $ a 1.94
1pcs 895 FT232RL FT232RL USB a serie a $3,99
512-BC547BTA 8pcs BC547 transistores de pequeña señal NPN 45V 100mA a $0,02
4pcs 604-DA5611EWA DA5611-EWA Kingbright Dual LED pantallas CA a $1,13
9pcs 299-82-RC 82ohms 1/8W 5% resistencias a $0,02
1pcs RC-10 K-299 10Kohm 1/8W 5% resistencias a $0,02
1pcs 140-MLRL10V100-RC condensador electrolítico 100uF 6.3X7MM 10V a $0,12
2pcs 5ZH104ZACJA 581 100nF de 50 voltios condensadores cerámicos de disco a $0,14
1pcs 538-67068-8001 USB conector tipo B a $1,31

Otras cartas
1pcs 556-ATTINY2313V10PU Atmel microcontroladores ATTINY2313V-10PU $a 1.94
1pcs 520-HCU600-SX microprocesador HC-49/U-s cristal 6 MHz
512-BC547BTA 8pcs BC547 transistores de pequeña señal NPN 45V 100mA a $0,02
4pcs 604-DA5611EWA DA5611-EWA Kingbright Dual LED pantallas CA a $1,13
9pcs 299-82-RC 82ohms 1/8W 5% resistencias a $0,02
1pcs RC-10 K-299 10Kohm 1/8W 5% resistencias a $0,02
1pcs 140-MLRL10V100-RC condensador electrolítico 100uF 6.3X7MM 10V a $0,12
Cerámica de 2pcs 140-50N5-200J-RC disco condensadores 50V 20pF a $0,06
1pcs 581-5ZH104ZACJA condensadores cerámicos de disco 50 voltios 100nF a $0,14
1pcs 538-10-89-7061 Molex VERT BRKAWAY HDR 6 P a $0,26

Los números en "cursiva" arriba están los números de parte de electrónica de Mouser.. Los precios pueden ser un poco mayores en algunas de las partes ya que estos son los precios que me dieron cuando pedí bastantes piezas para la construcción de 10 tablas.
