Paso 8: Montar y crear el transmisor - 2

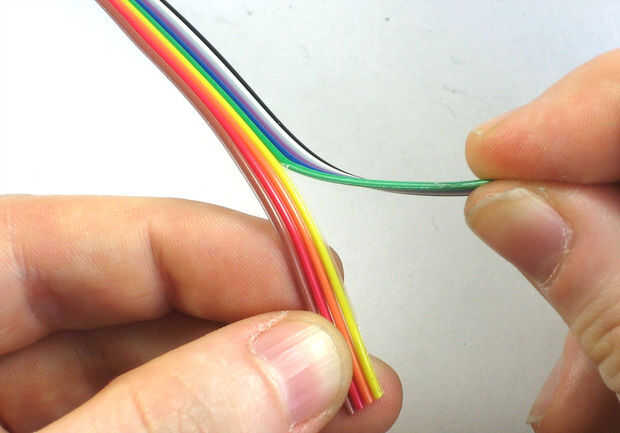

Luego corte los cuatro cables del resto del cable.

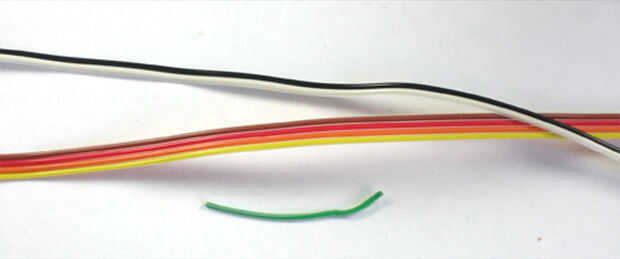

Hacer lo mismo con los cables blanco y negro y el único cable verde. Luego cortar el cable verde que su solamente cerca de 1.5" de largo. Ahora tienes 3 tiras de alambre, uno 6" de 4 conductores, uno 6" con 2 conductores y uno de 1.5" con 1 conductor

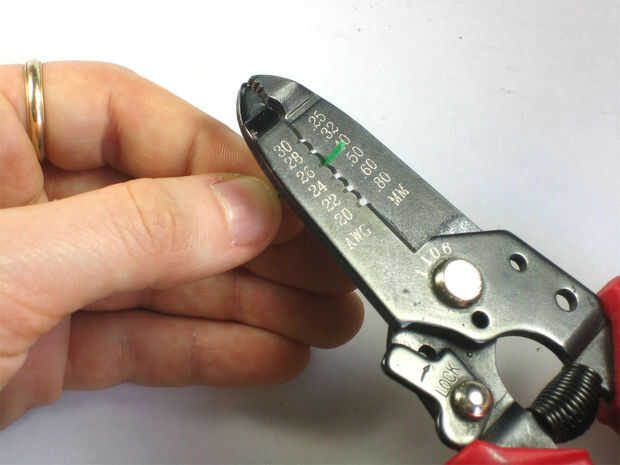

Utilice wirestrippers para los extremos del cable verde, 1/4" de los extremos de la tira

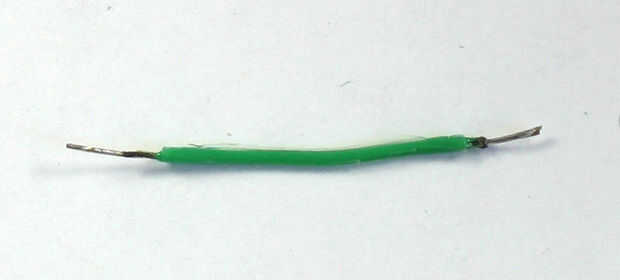

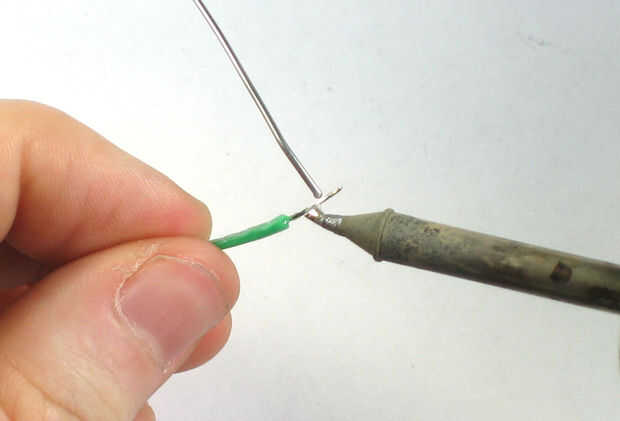

Luego el cable verde calentando los extremos de un hilo y aplicando un poco estaño para enlazar juntos el cable trenzado.

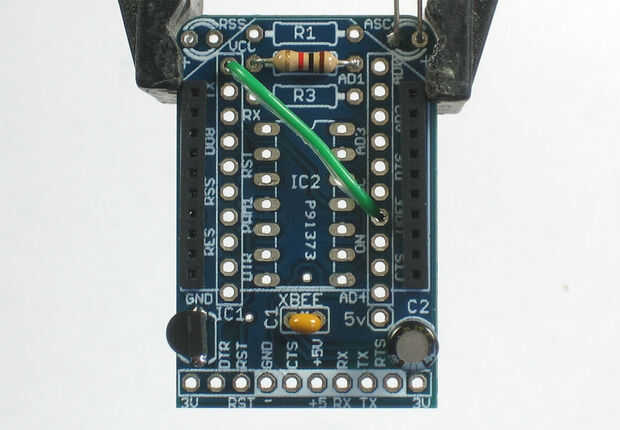

Utilice el cable verde para crear un puente entre el pin VREF , 7 de la parte superior de la derecha y el pin VCC en la parte superior izquierda.
Doble Compruebe para asegurarse de que usted consigue este derecho! Luego la soldadura en el lugar. Esto ajustará el punto de referencia del convertidor analógico a 3, 3V

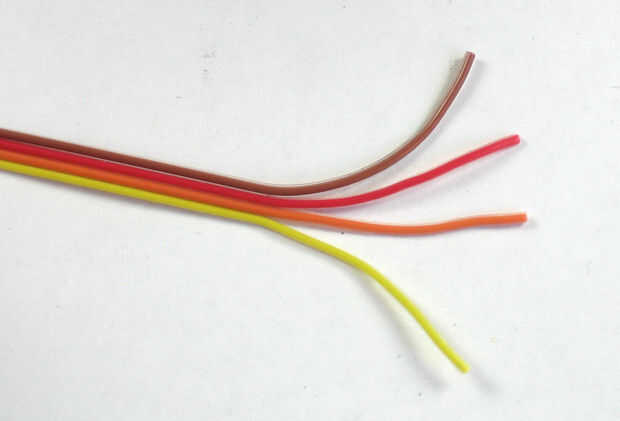

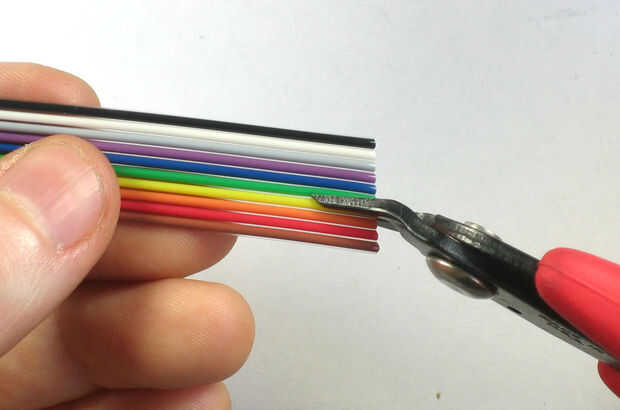

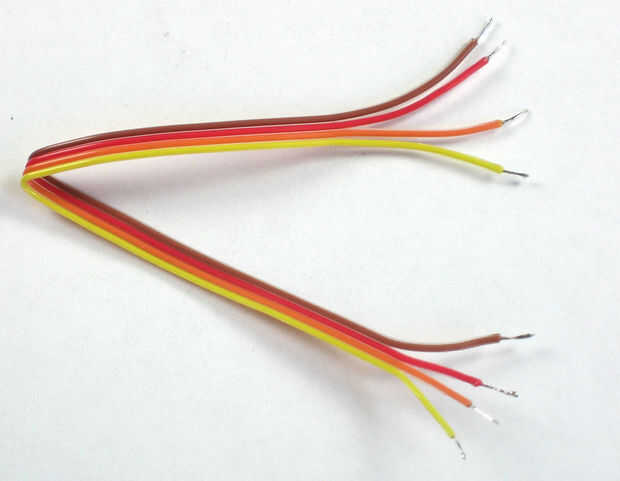

Volver al cable de cinta de 4 piezas. Dividir los extremos con la herramienta de corte diagonal, luego Pele y 8 todos los extremos de la lata.

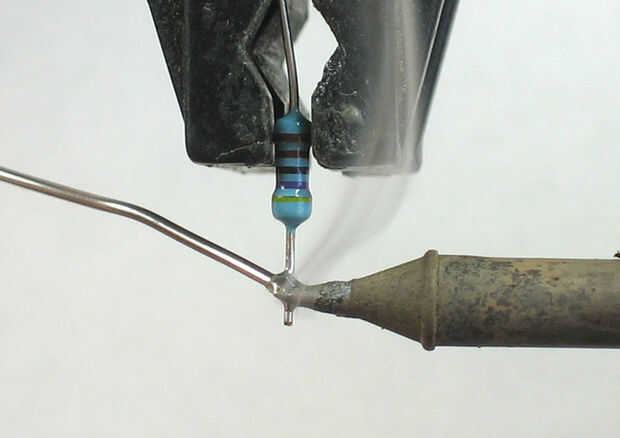

Poner una resistencia de 4,7 K en un tornillo de banco o de titular y uno de los extremos del clip de lata al igual que los cables.

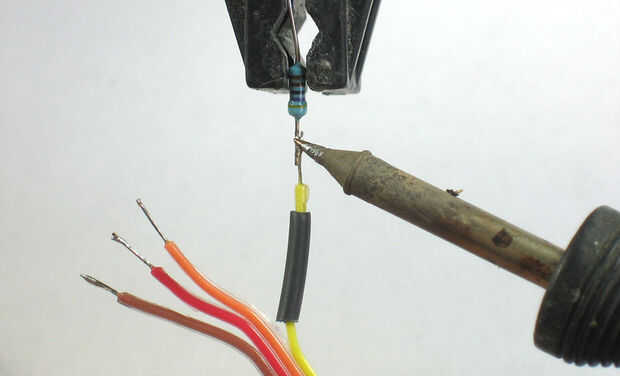

Corte una 1/2" pieza de 1/16" calor encogen y deslice en el cable amarillo, asegurándose de que haya espacio entre el termo retráctil y el extremo del alambre. Luego soldar el cable amarillo a la resistencia de 4,7 k.

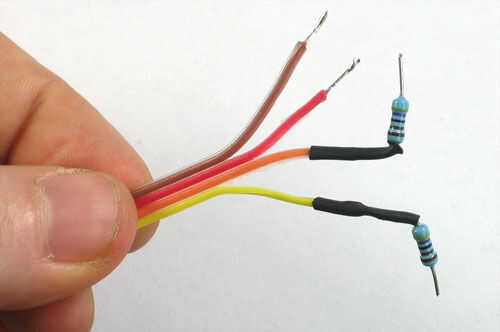

Hacer lo mismo con el cable naranja y la otra resistencia de 4,7 K. Utilice una fuente de calor (una pistola de calor o secador de pelo es perfecto) para reducir el tamaño del termo retráctil sobre el soldada alambre/resistor común. Luego doblar la resistencia 90degrees y enganche el otro extremo de las resistencias de 4,7 k
