Paso 11: Montar y crear el transmisor - 5

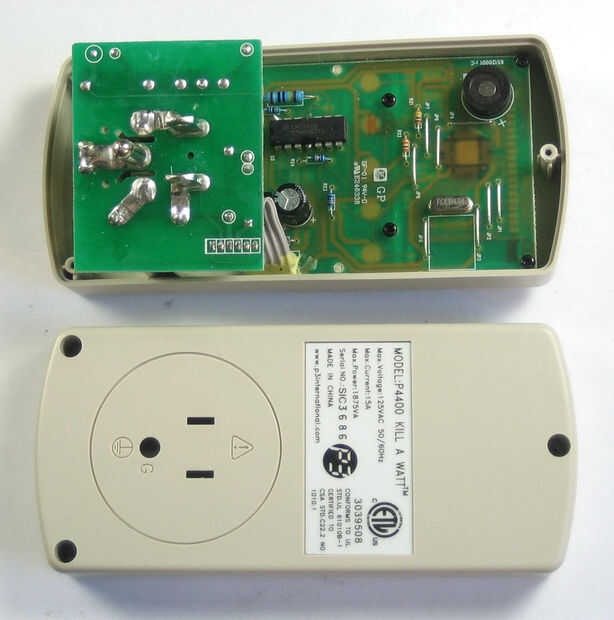

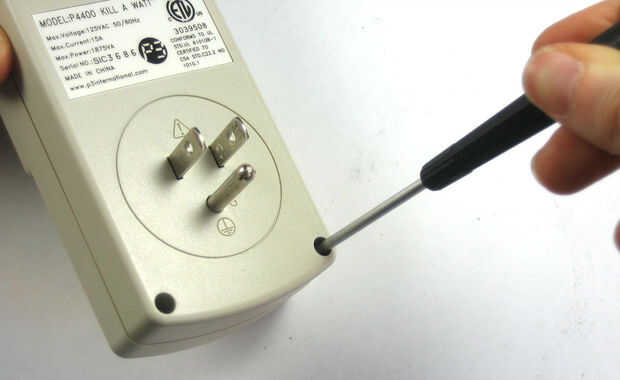

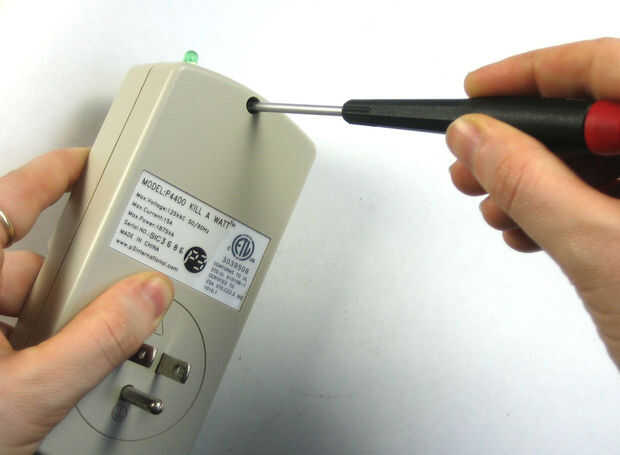

Ahora es el momento para abrir el Kill a Watt. Sólo hay 3 tornillos que lo sujetan, y se encuentran en la parte posterior.

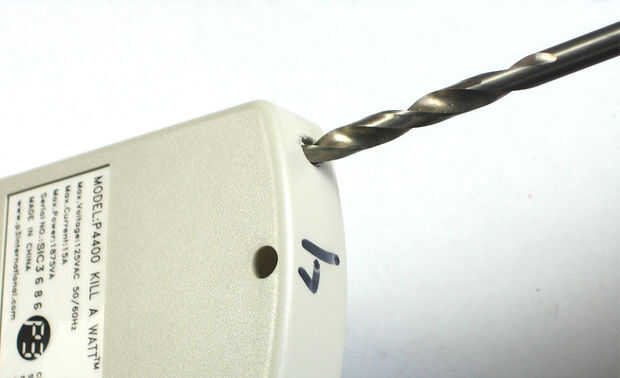

Utilice una broca de 3/8 taladro hacer un agujero cerca de la esquina derecha de la parte posterior del caso. Esto es lo que el LED se pegue hacia fuera de. (Ignorar la cinta blanca y #4, esto es un kill a watt reciclado :)
Ahora encontrar el chip LM2902N. Se trata de un quad op-amp que detecta el uso de la línea de alimentación. Vas a piggy-back inalámbrico justo encima de él y pedir prestado la tierra, 5 v y sensor 2 salidas!

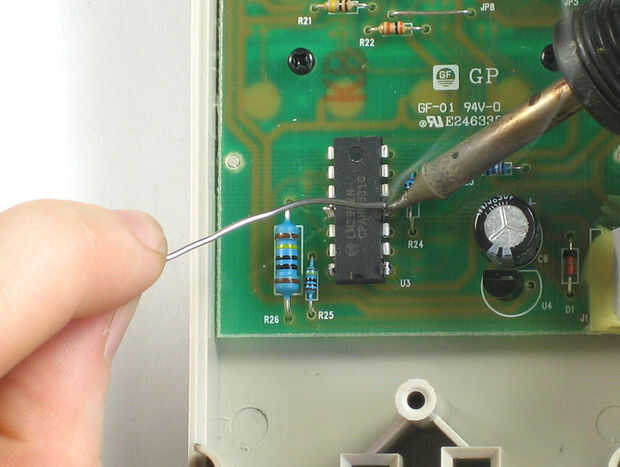

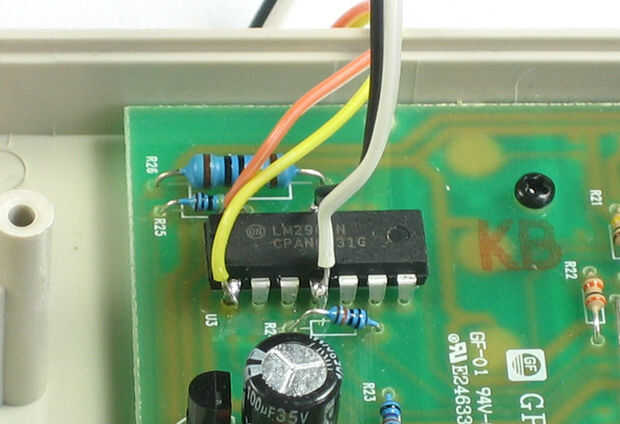

Con el soldador, derretir un poco de soldadura en el pin 1, 4, 11 y 14 de la viruta. Asegúrese de que tiene el chip orientado correctamente, la muesca indica donde están los pines 1 y 14

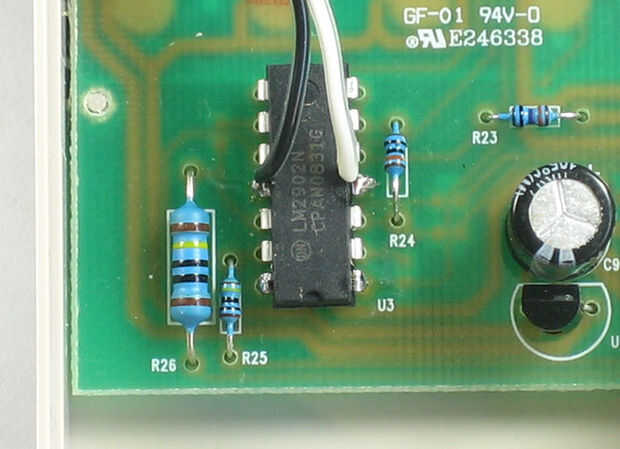

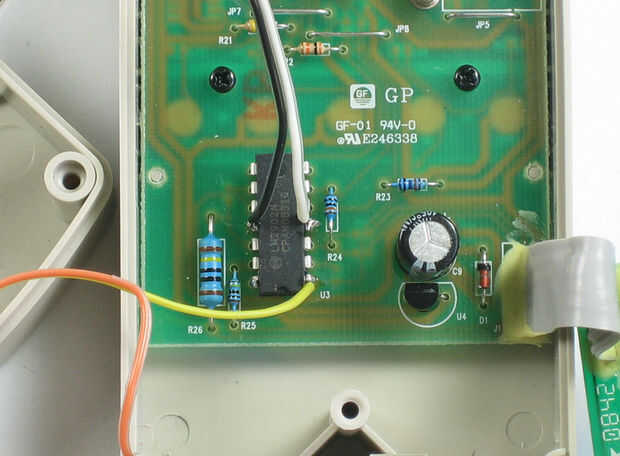

El blanco de la soldadura de alambre (5V para el XBee) al pin 4. Suelde el cable negro (tierra) para 11 directamente a través del perno.

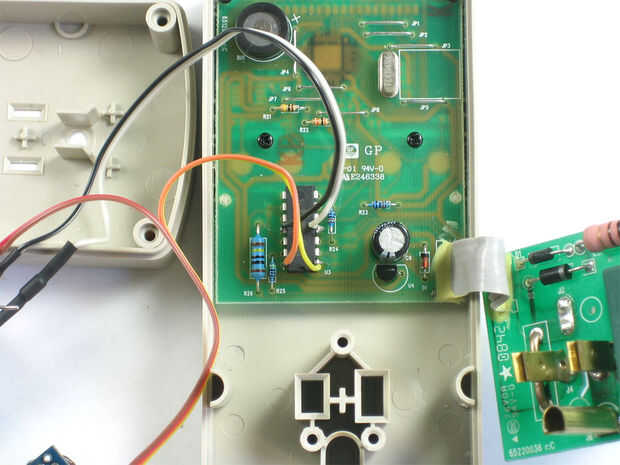

Ahora soldar el cable amarillo al pin 1 y el cable naranja al pin 14.

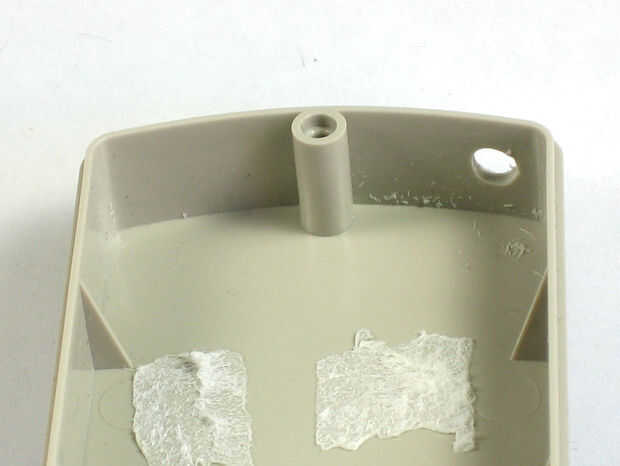

Utilizar dos trozos pequeños de espuma pegajosa y péguelos en la parte posterior de la caja.

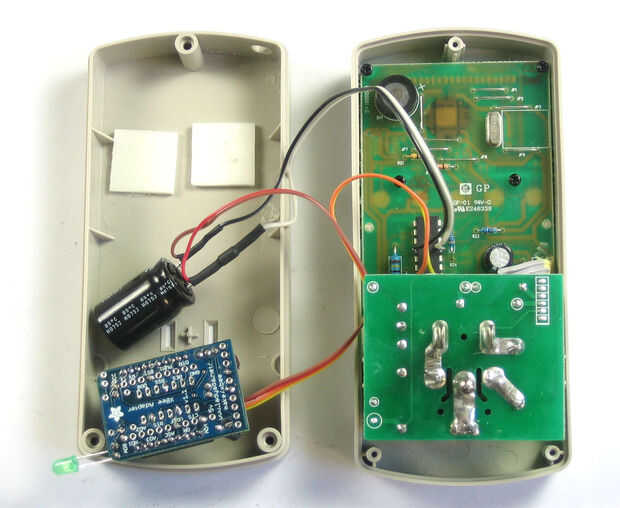

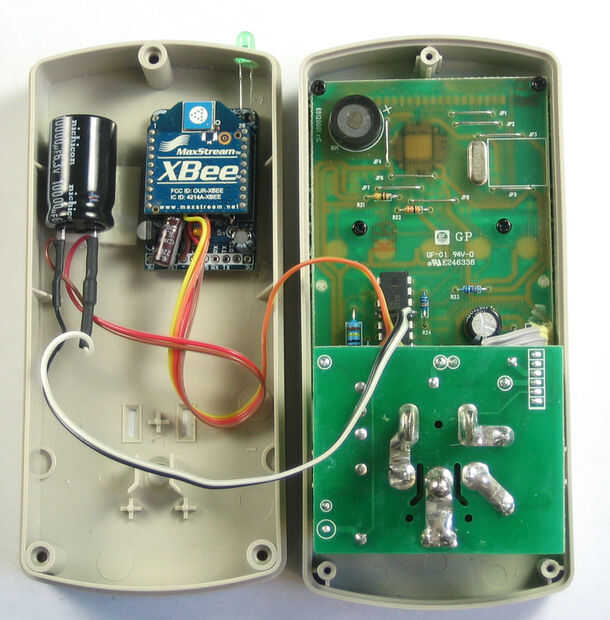

Coloque el adaptador XBee y el condensador en la cinta de modo que los palillos de LED del agujero perforaron anteriormente

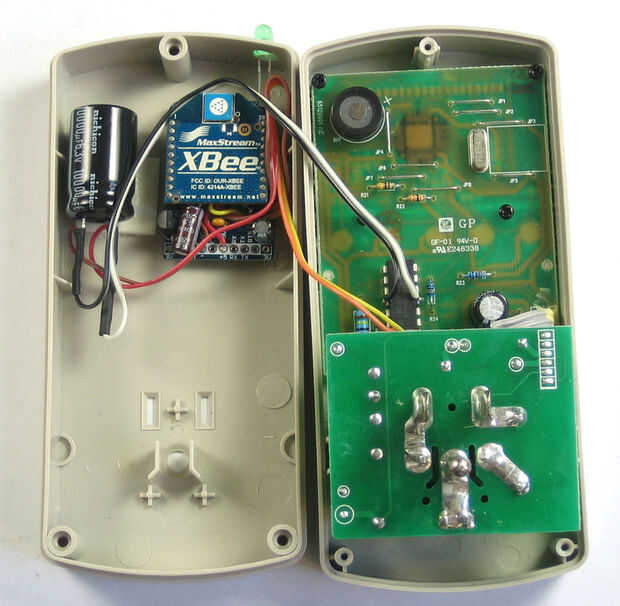

Meta el cable de cinta sobrante fuera del camino para que no queden cerca de las conexiones de 120 v que podrían hacerlos ir poof.

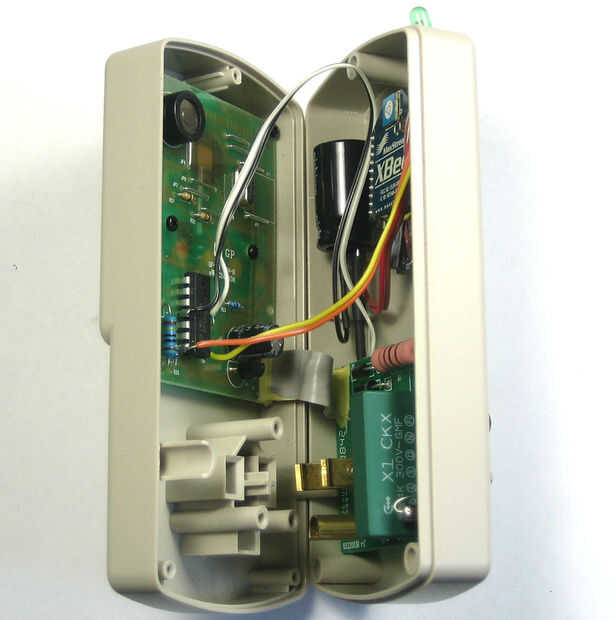

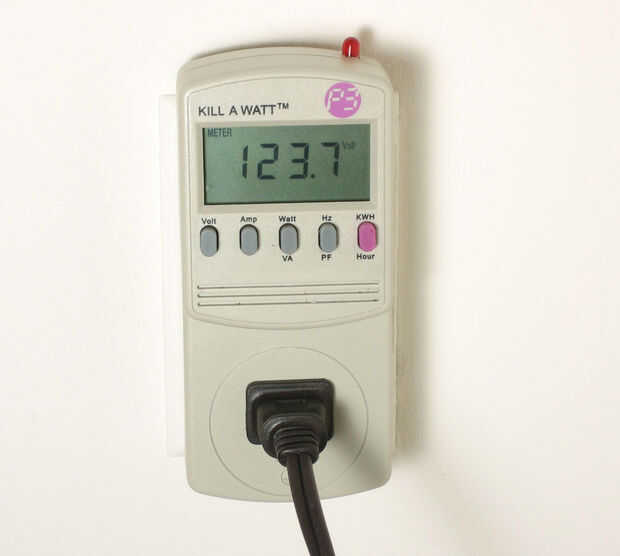

Cierre para arriba y enchufarlo.
Usted notará que es un poco meticuloso durante unos segundos como los cargos de condensador grande para arriba. La pantalla puede no venir durante 15-30 segundos, y puede desaparecer dentro y fuera al principio. Los números también pueden estar equivocados para un poco mientras que se enciende. Dentro de unos 30 segundos, debería ver la pantalla estabilizar y el indicador LED parpadea cada 2 segundos!
Ir a su computadora, conecte el receptor XBee en el adaptador USB y asegúrese de que tiene el firmware más reciente subido y establecerlo en el mismo ID de PAN como los transmisores. Usted verá la RSSI luz del LED (LED rojo) para arriba. Eso significa que tienes un buen enlace!

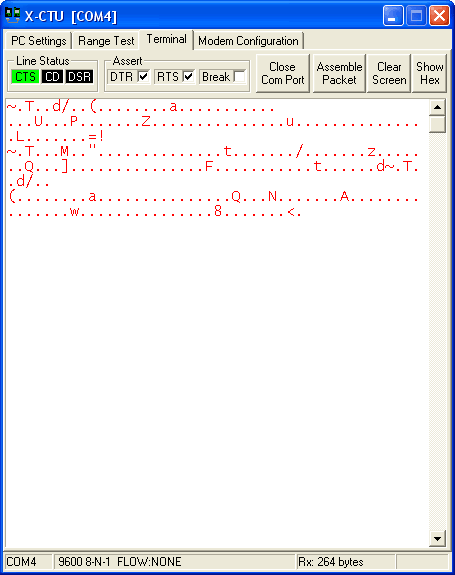

Abrir la Terminal en X-CTU (u otro programa de terminal) y conectar en 9600 baudios 8N1 paridad y verás un montón de tonterías. Cuál es importante es que un nuevo trozo de absurdo consigue imprimir una vez cada 2 segundos, lo que indica un paquete de datos se ha recibido.
El hardware realiza. Buen trabajo!
