Paso 3: Hacer que el receptor
Empezaremos con el hardware del receptor, que es lo que conecta a la computadora y recibe datos desde el enchufe de alimentación inalámbrica. El hardware del receptor hace deber doble, también se utiliza para actualizar el firmware de los módems de XBee (que, por desgracia, es necesario porque vienen de fábrica con firmware muy viejo) y configurar los módems.
Lo que necesitará
El receptor es esencialmente, un XBee con conexión USB que permiten a un ordenador hablar con él el XBee.
Nombre del cable FTDI
Convertidor de USB a serie de descripción. Se conecta perfectamente en el adaptador de Adafruit XBee que permiten a un ordenador hablar con el XBee.
Hoja de datos TTL-232R 3.3V o 5.0V
Distribuidor Mouser
Cantidad: 1
Nombre Adafruit XBee Adapter kit
Descripción va a utilizar mi propio diseño para la Junta de XBee breakout portador pero usted puede utilizar casi cualquier tipo como usted Replica partes faltantes como los LEDs y fuente de the3.3V
Tienes 2 kits de adaptador, pero sólo debe montar uno para esta parte! Otro necesita instrucciones diferentes tan sólo esperar!
Hoja de datos de Página Web
Distribuidor Adafruit
Cantidad: 1
Nombre del módulo XBee

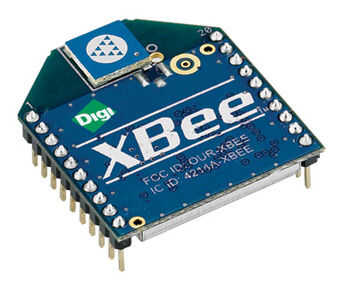

Descripción utilizaremos el XBee "serie 1" punto-multipunto 802.15.4 módulos con una antena chip parte # XB24-ACI-001. Son baratas y trabajo grande. Este proyecto probablemente no funcionará con cualquier otra versión de lo XBee y no cualquiera de los tipos de Pro de 'alta energía'.
Hoja de datos
Distribuidor Adafruit
Cantidad: 1
Suelde el adaptador juntos!

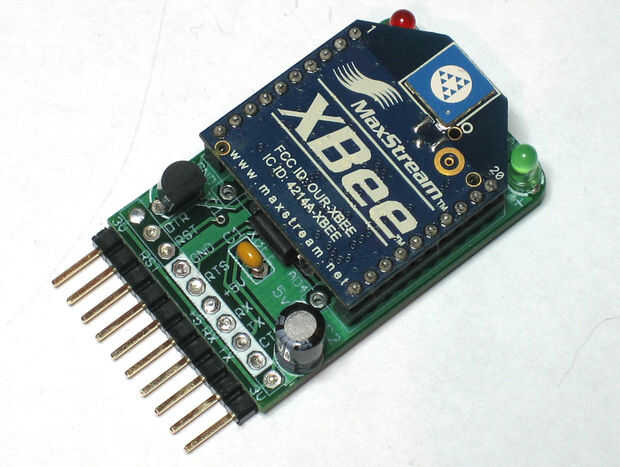

Este paso es bastante fácil, solo ir a la Página Web de adaptador XBee y soldar entre sí según las instrucciones de!
Recuerda: Tienes 2 kits de adaptador, pero sólo debe soldar uno de ellos en este momento! El otro que uno necesita instrucciones diferentes tan sólo esperar!
Conectar con el XBee
Ahora es el momento para conectar a la XBees

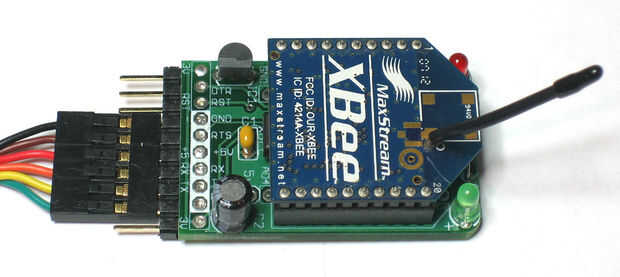

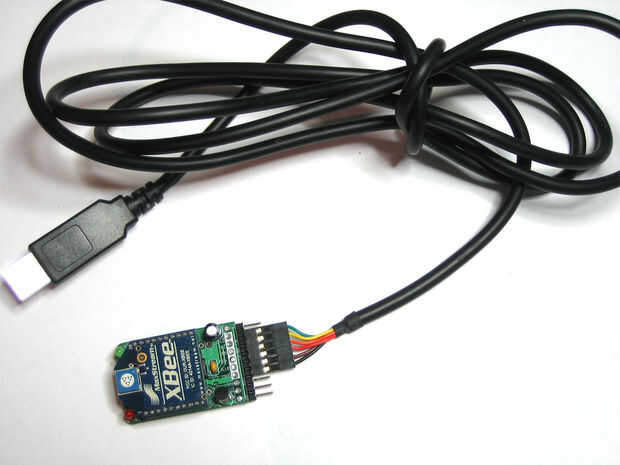

Encontrar su cable FTDI - utilizar 3.3V o 5V. Estos cables tienen un USB serial converter chip moldeado en ellos y son compatibles con cada sistema operativo. Así configurar o actualizar o conexión es realmente trivial. Simplemente enchufe el cable en el extremo del módulo para que el cable negro se alinea con la tierra. Existe un contorno blanco que muestra donde se conecta el cable.

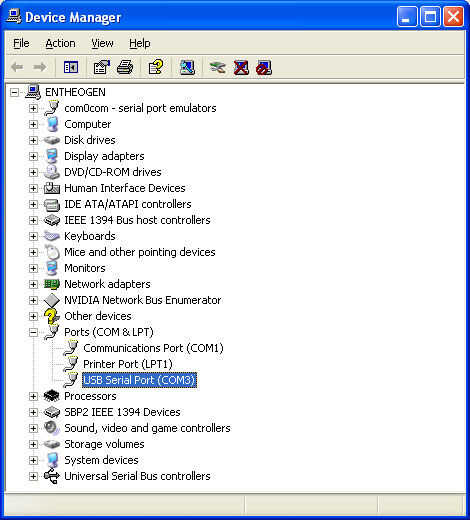

Usted tendrá que averiguar qué puerto serial (COM) está utilizando. Enchufe en el cable FTDI, adaptador USB, Arduino, etc.. Bajo Windows, compruebe el administrador de dispositivos, busque "USB Serial Port"
Digi/Maxstream escribió un pequeño programa para ayudar a configurar XBees, su también la única manera de sé de actualizar con el último firmware. Por desgracia sólo funciona en Windows. Descargar X-CTU de Digi e instalarlo en su computadora

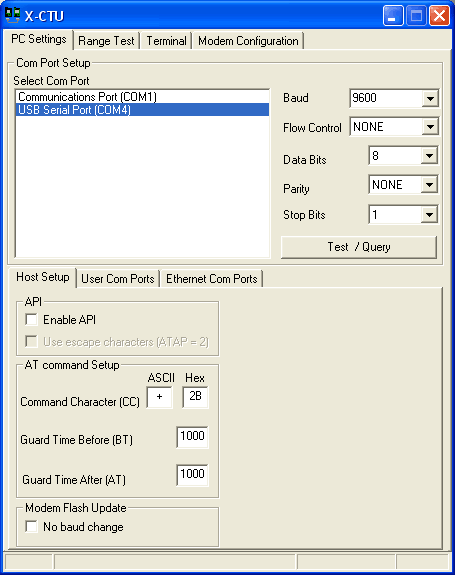

Después de instalar e iniciar el programa, seleccione el puerto COM (aquí COM4) y tasa de baudios (9600 es por defecto). Sin control de flujo, 8N1. Asegúrese de que la caja de conexión se parece a la imagen (que no sea el puerto com que puede ser diferente)

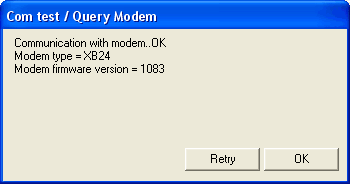

Para comprobar, haga clic en prueba / consulta
Esperemos que la prueba tendrá éxito. Si tienes problemas: Compruebe que el XBee es accionado, el LED verde en el tablero de adaptador debe parpadear, se selecciona la correcta tasa de puerto y baudios de COM, etc..
Ahora desenchufe el adaptador de cable FTDI, cuidadosamente vuelva a colocar el primer XBee con otro y asegúrese de que está hablando demasiado fino. Una vez que conoces ambas XBees están trabajando con el adaptador, es hora de actualizar y configurar, el siguiente paso!
