Paso 3: Conexión de un LED
Así que ahora vamos a controlar algunos electricidad! Para demostrar nuestro magnífico poder hacerlo vamos a hacer un parpadeo del LED (una luz).
Vamos a empezar simple conseguir un LED para encender.
Para hacer esto usted necesitará 1 LED, 1 220 ohm Resistor, tablero de 1 pan y algunos cables.

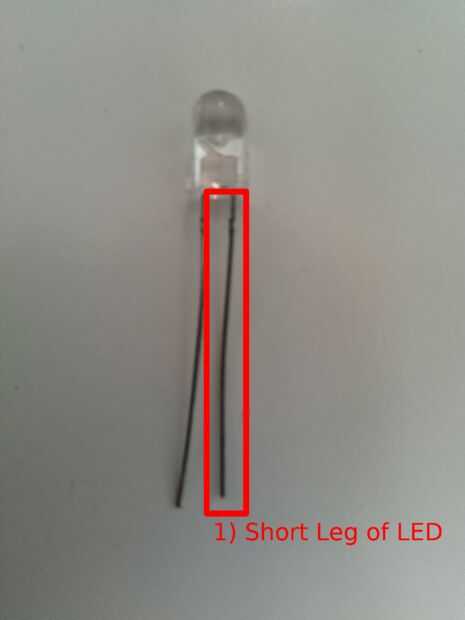

1. LED es un diodo emisor de luz. Los diodos son un dispositivo que electricidad sólo puede ir a través de ellos una forma. El lado más corto del LED es el lado negativo. Usted será enchufar esto en el carril negativo del Comité del pan.

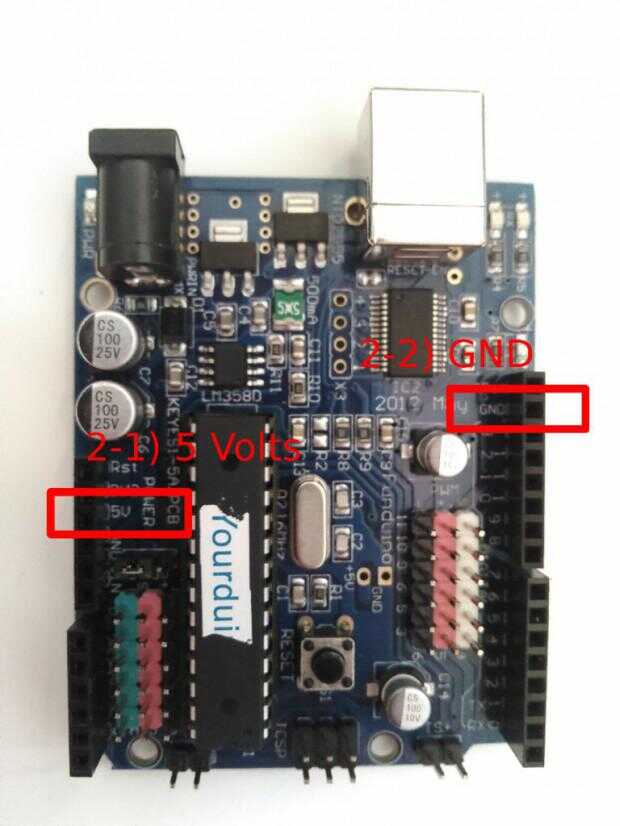

2. vamos a utilizar Arduino como la fuente de energía para nuestro LED. Esto significa que tendrás que tenerlo conectado al ordenador a trabajar. Cada Arduino se arregla diferentemente pero los pernos deben etiquetarse. Yo he marcado donde los 5 voltios y tierra (0 voltios) están en mi tablero.
2-1. 5V es la fuente de 5 voltios en su Arduino. Esto tiene que conectarse al carril positivo en su tabla de pan.
2-2. GND es donde la electricidad vuelve a después de que lo ha hecho trabajando también conocido como 0 voltios. Esto debe conectarse al riel negativo de la tabla de pan.

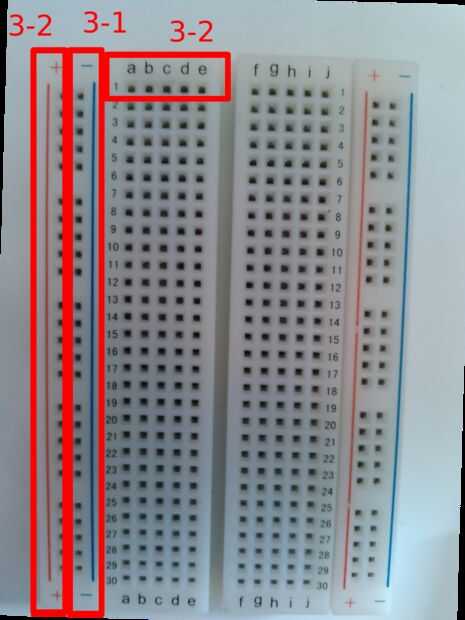

3. un tablero de pan. Es muy útil para circuitos prototipos y cableado para arriba.
3-1. negativa del carril - se trata del larguero con un signo menos sobre él y una raya azul a su lado. Esto se utiliza normalmente como un carril de tierra. Todo conectado a un punto en el carril está conectado a cada punto en el carril. Hay dos carriles de la negativa en la protoboard en la foto. Uno en el lado izquierdo de la Junta Directiva y uno del lado derecho del tablero.
3-2. carril positivo - se trata del larguero con un signo más sobre él y una franja roja al lado. Esto se utiliza normalmente como un riel de voltaje positivo, en nuestro caso 5 voltios. Todo conectado a un punto en el carril está conectado a cada punto en el carril. Hay dos carriles de la positivas en la placa en la foto. Uno en el lado izquierdo de la Junta Directiva y uno del lado derecho del tablero.
3-3, filas, son como mini carriles. Conectan ir horizontalmente a través del tablero. Por ejemplo fila 1 une 1a a 1e. La gran diferencia en el tablero indica 1f a 1j se conectan entre sí pero no a 1a a 1e.

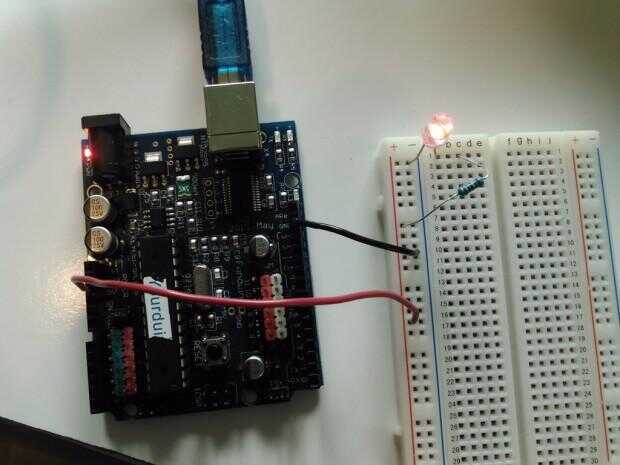

Cableado esto todos juntos
1) conectar 5V para el carril positivo de la placa
2) conectar el GND al riel negativo de la placa
3) Conecte el extremo corto del LED para el carril negativo de la placa
4) Conecte el extremo largo del LED a 1a
5) Conecte la resistencia de 1 c en el riel positivo
6) apreciar el fino resplandor de su LED (LED si no brillante tratando alrededor de los bancos. Probablemente tienes los extremos mezclados)
Ahora para hacerlo parpadear hacia la resistencia desde el positivo del carril negativo y vuelva al carril positivo una vez por segundo. Estoy seguro de que usted rápidamente se dieron cuenta esto es sumamente tedioso y tenía mucho que no tiene que mover manualmente la resistencia. Bien tu estás de suerte! En el siguiente paso le mostraremos cómo conseguir tu Arduino para hacer todo este trabajo duro para usted!
