Tus pasos Z de cableado motores en serie (3 / 5 paso)

Paso 3: Preparar los cables

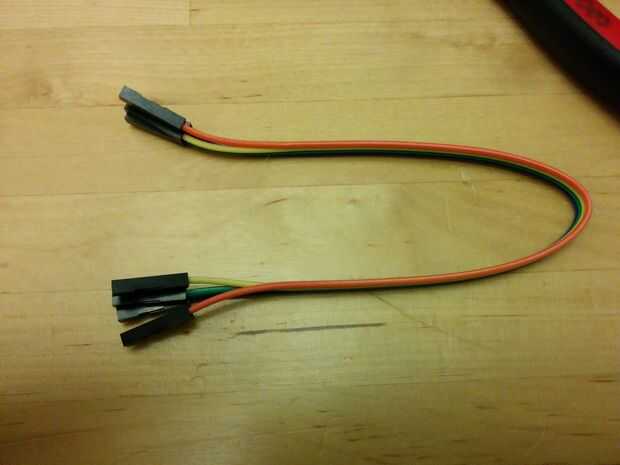

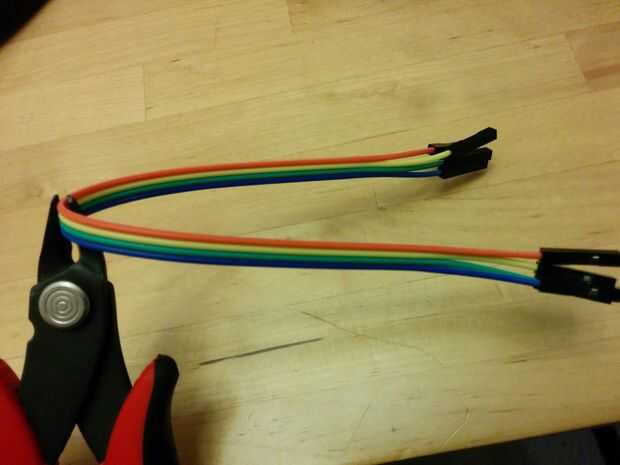

4 pelar los cables de sus puentes de tablero (con los extremos femeninos), doblar a la mitad y clip en el centro.

Tomar un lado con conectores hembra, splay hacia fuera los cables y tira un poco de los extremos (sobre la longitud del lado más corto de las patillas de la cabecera).

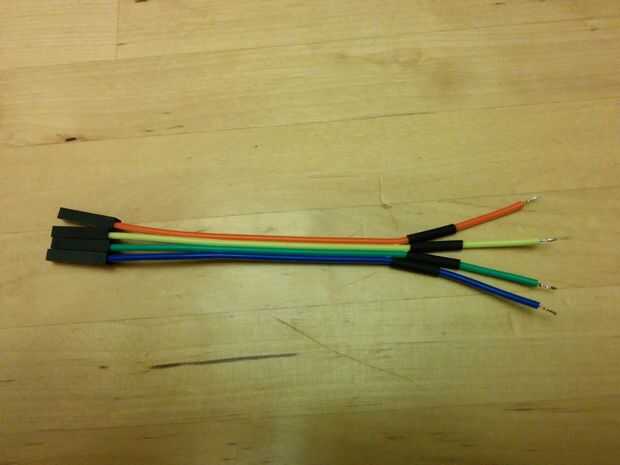

Los extremos de los cables con una pequeña cantidad de soldadura, de estaño y algunos encima de la tubería del encogimiento del calor, ajustes de 1/16" tamaño justo. Asegúrese de que los cables se pelan respaldado lo suficiente que la termo retráctil no Haz calentado durante la soldadura.
