Paso 8: operación
Lo encendí.

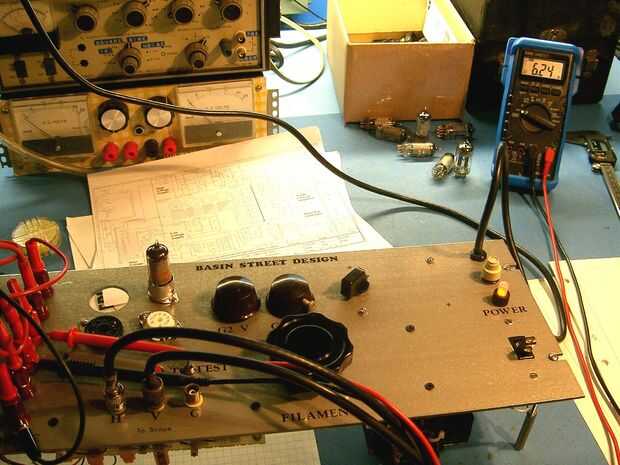

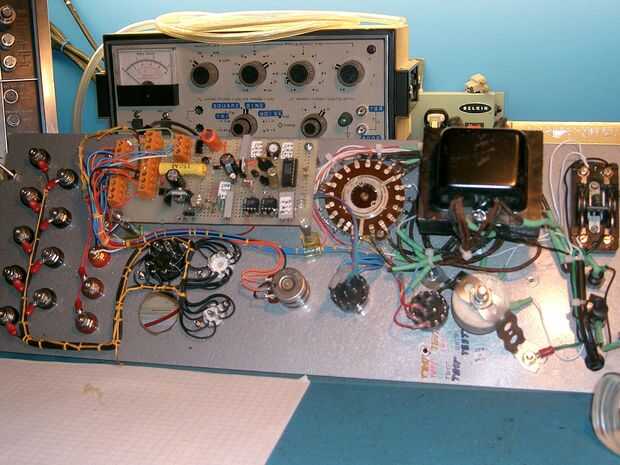

Después el humo despejado... el circuito funcionado sorprendentemente bien. Encontré que el balance del amplificador diferencial necesita tiempo de calentamiento de unos 20 minutos para colocar abajo bastante bien. Después de ese tiempo el bote de 25 Ohm balance necesarios para ajustarse a una línea horizontal muy al alcance cuando no fluye corriente de placa. Después de un rato de este ajuste en el tablero cada vez utilice la unidad fue quitado al panel y aparece como la perilla marrón mediana cerca de los conectores banana rojo. No sé por qué no hacerlo antes.
Se muestran un par de capturas de pantalla de curvas obtenidas.
Cada curva en la pantalla, se genera en 1/60 de segundo y 16 para un análisis antes de que se repite, luego exploraciones vienen en 4 exploraciones por segundo. Este flasheo funciona pero no es muy divertido cuando se trata de hacer una medición. Una solución es capturar cada parcela con una exposición de tiempo prolongado en la cámara. O utilice un ámbito de almacenamiento. Lo que ves es un oldy pero una goody – un ámbito de almacenamiento analógico HP 1741A con persistencia variable. La pantalla florecerá después de un tiempo pero por unos 30 segundos presenta un gráfico muy humedal para la observación. Almacenará una pantalla, no mostrada, por horas. OK.

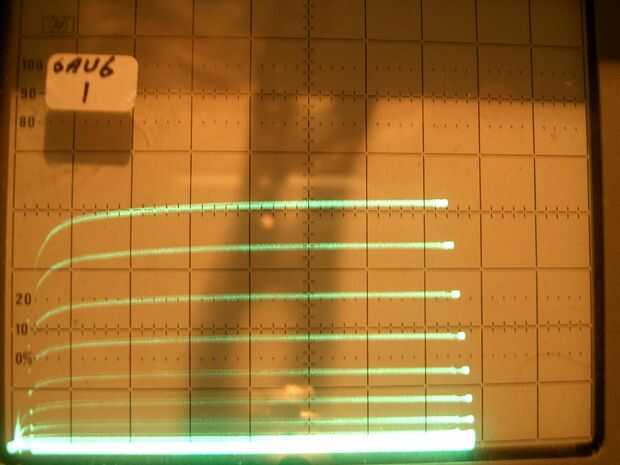

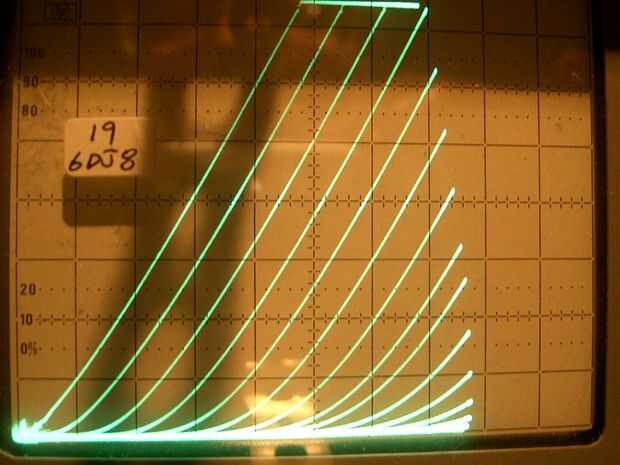

Se presentan planos de curvas de un pentodo 6AU6A así como un triodo 6DJ8.
El 6DJ8 tiene factores de escala de 50V / división horizontal y 10 mA División vertical mientras que el 6AU6A tiene el factor de escala de 50V / división horizontal y 2.5 mA / división verticalmente. Estos factores de escala son una combinación de la gama de la salida del trazador de curva y la sensibilidad vertical marcado hasta en el ámbito de aplicación. Cero en todos los casos es la esquina inferior izquierda de la pantalla.

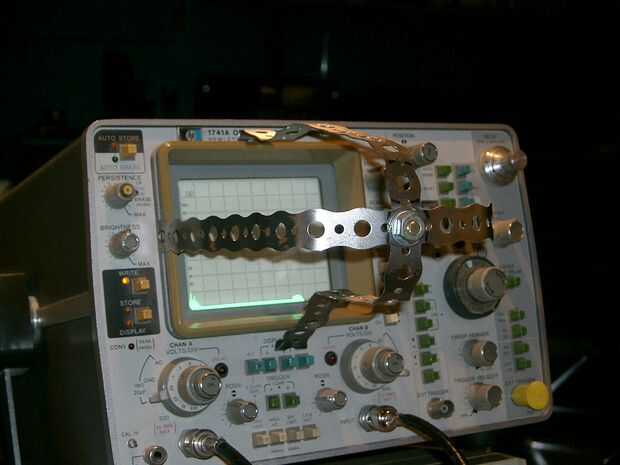

Éstos fueron tomados simplemente sosteniendo la cámara cerca de la pantalla scope. Después de aguantar con esto durante un tiempo decidió tomar medidas drásticas y empedradas un método realmente cursi de sostener la cámara acoplada al alcance... más Plomeros para embalaje. La cámara se monta en ella con un corto 1/4" tornillo de la parte inferior en su agujero de montaje. Con el objetivo de la cámara ascendió a torcer la cincha apenas a la derecha. Obviamente, no puedo muestro la cámara en este montaje ya que se necesitaba para tomar la foto!
