Tubo Curve Tracer Ver 1.1

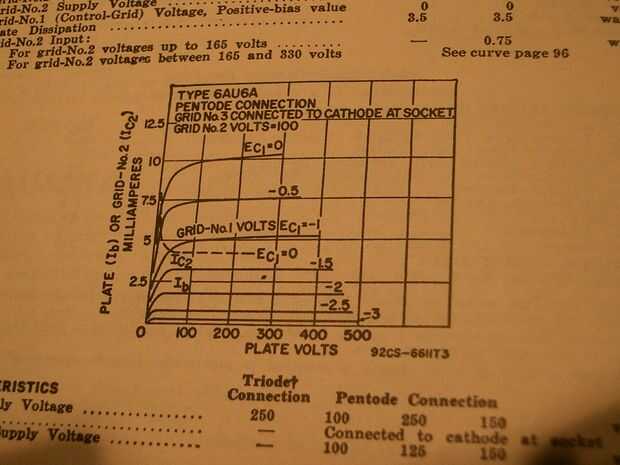

un trazador de curva es una máquina que será trazar las curvas características de voltaje corriente de un dispositivo como un transistor o diodo o algo más. En este caso estamos hablando de la placa V-las características de los tubos. Por esto, me refiero a una curva que muestra qué corriente fluirá en la placa de un tubo en cualquier momento dependiendo de qué voltaje está presente entre la placa y el cátodo. Esta corriente también es dependiente de los voltajes presentes en cada una de las cuadrículas en el tubo. Arriba se muestra una foto de una familia de curvas de placa para el pentodo 6AU6. Hay varias curvas que se muestra en esta foto. Cada uno es para un voltaje diferente en la red (control de) 1. Hace unos 16 meses construí un trazador de curva para tubos de pequeña señal para facilitar mi comprensión de la conducta de algunos 6AU6s que lo estaba usando en otro proyecto, un amplificador estéreo. Fue un divertido construir y yo escribimos un instructable para él.

Aquí hay un enlace a él.

Tuvo también sus limitaciones. En este instructable le muestro lo que hice para ampliar sus capacidades de potencia tubos de trazar y fijar un par de pequeños problemas.

Etiquetas: Tubo, Curva, Tracer
