Paso 3: Montaje del Panel
Lo primero que debe hacer antes de que las piezas fueron en él era como muchos de los elementos en el panel como pude antes de montar las piezas de la etiqueta. Esto se hizo con algunos viejos LetraSet Letras izquierda encima de días escolares de transferencia. Que yo sepa esto puede sólo se pueden comprar en Inglaterra hoy en día. Luego lo cubrió en tres capas de la capa de acondicionador spray transparente. No sé cómo durable se trata con el tiempo pero hasta ahora tan bien... Los pasos en el interruptor de filamento más tarde se realizaron a mano tuve ninguna Letras de un tamaño apropiado.

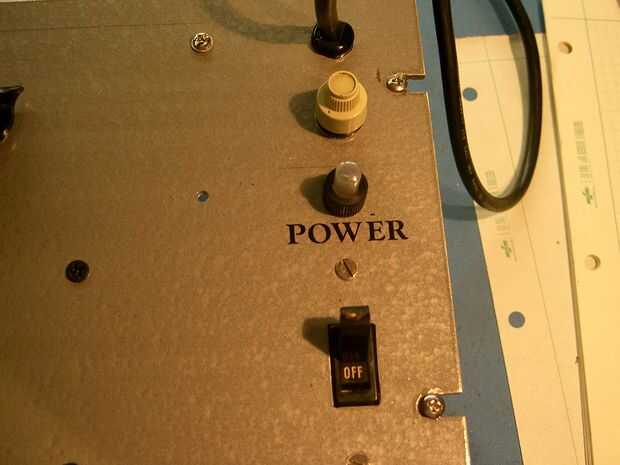

El fusible de color beige claro es en la parte superior derecha cerca del orificio de entrada de alimentación donde va el cable. Que son el piloto de neón y el interruptor ON-OFF. Puede o no puede notar que el interruptor parece para ser hacia arriba pero en realidad dice OFF. Este interruptor es un interruptor DPST inglés. Todos los interruptores de potencia hay arriba = OFF/abajo = ON no como aquí en América del Norte donde es al revés. La lógica usada al código eléctrico de ajuste de encendido interruptores aquí es que cuando uno cae accidentalmente contra un interruptor es más probable hacia abajo aplicar fuerza que fuerza hacia arriba y lo consideró más seguro si lo que es controlado por que el interruptor de apagado no ON. No tengo idea por qué Inglaterra es viceversa pero me gustó el interruptor de todos modos. Cuando se da un "Thunk" muy sólido.

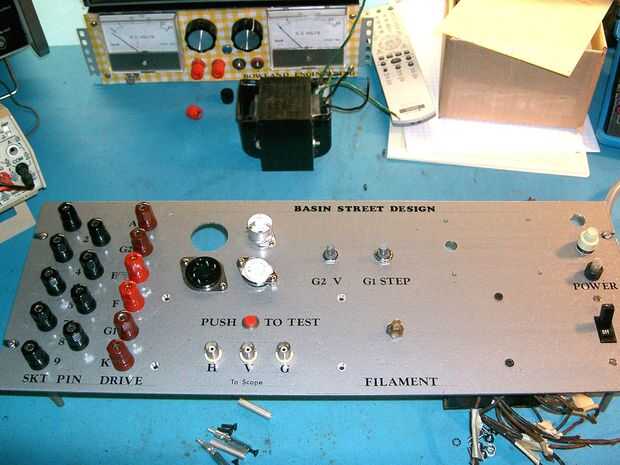

El modificador V G2 es para seleccionar la tensión suministrada a la red de la pantalla. Esto sería en una olla. El interruptor G1 paso selecciona el tamaño del paso de la red (actualmente) o pasos de V ½ de 0 a - 7.5V o 1V pasos de 0 a - 15V. Los dos conectores BNC etiquetados H y V son las señales verticales y horizontales al alcance. El conector BNC de G es la forma de onda de unidad de red para que puede verse si se desea. Los voltajes de la impulsión son los conectores de Banana 5-camino rojo y el negro los están, por supuesto, conectados a los pines del socket. Todos los pines del zócalo correspondientemente numerados están en paralelo.
El botón de empuje que prueba cierra la conexión a la placa del tubo bajo prueba para que le dibujo actual sólo cuando se le preguntó a hacerlo. Ningún punto de dar la espalda al saber sólo por el olor que algo no es correcto! (No sería la primera vez para mí.)
