Paso 5: La electrónica para el reloj.

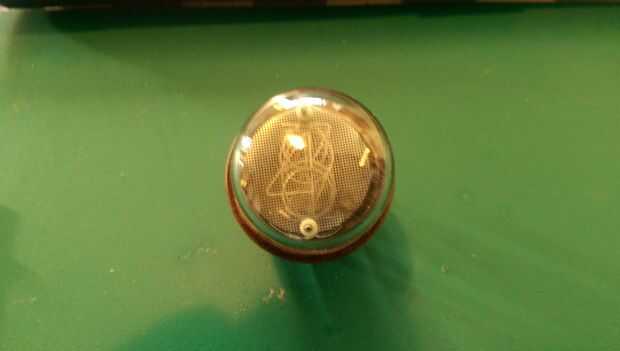

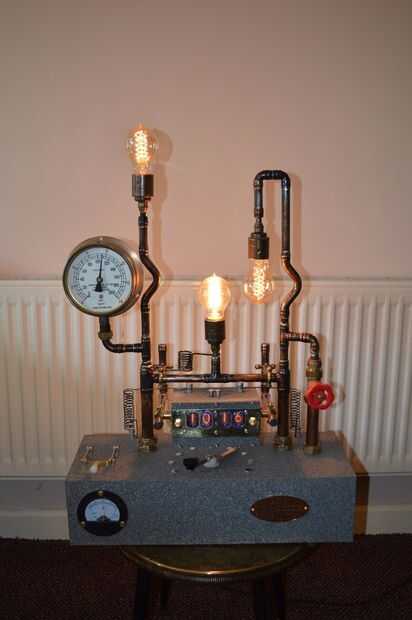

Cuando construí el reloj Steampunk para mi hija he utilizado un kit FunKlock de PV electrónica con tubos Nixie IN-12A. Iba a volver a utilizar los mismos tubos pero quería tener pantallas redondas de los números esta vez como el IN-12A son oblongas redondeados por lo que contacté con Pete, el dueño de la electrónica de PV, para averiguar si el mismo equipo era capaz de alimentar los tubos Nixie en 1. Como ocurre, puede sin necesidad de alterar el juego.
Tratar con electrónica de PV se simplifica con el chat en vivo en línea y Pete está demasiado dispuesto a ofrecer asesoramiento y fuentes para piezas que no tiene. Él me puso en un Ebayer que vende empuje engarzado en las conexiones que son convenientes para el uso de los pasadores de seguridad de base de tubo de Nixie en 1. Servicio de cliente de Pete es insuperable y recomiendo sus kits para proyectos como este.
Construcción de un FunKlock de PV es un ejercicio fácil si puede identificar los componentes, soldar y utilizar un par de cortadores de alambre pequeño con confianza. El kit está diseñado en dos partes: el controlador principal y la placa del tubo, éstos conectan junto con jefes de la Junta para formar una unidad compacta. Las instrucciones para descargar de PV electrónica son excelentes y se trata sólo de seguir a la letra de una generación libre del problema.

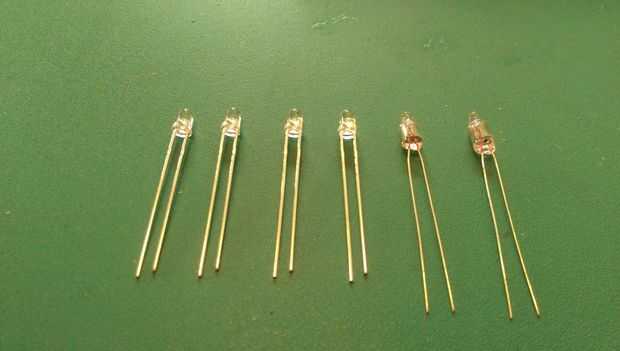

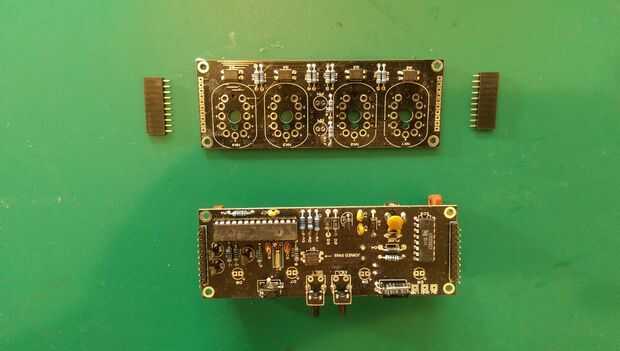

Las imágenes de los dos tableros muestran cómo compacto este módulo de reloj. Incluso con su caja y con las IN-12A Nixies es una unidad muy pequeña. En la otra imagen los LED están a la izquierda y los neones de AM/PM a la derecha

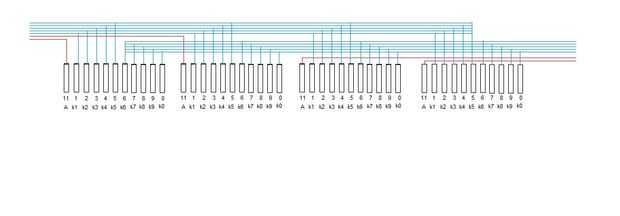

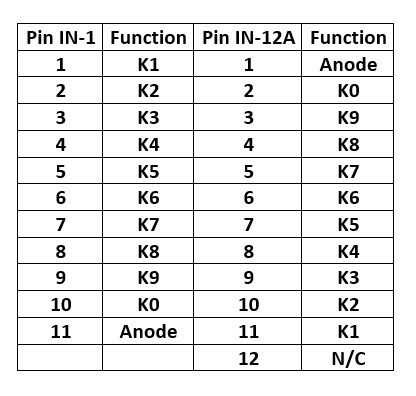

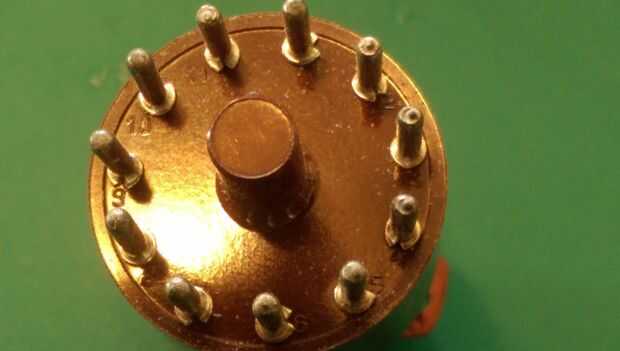

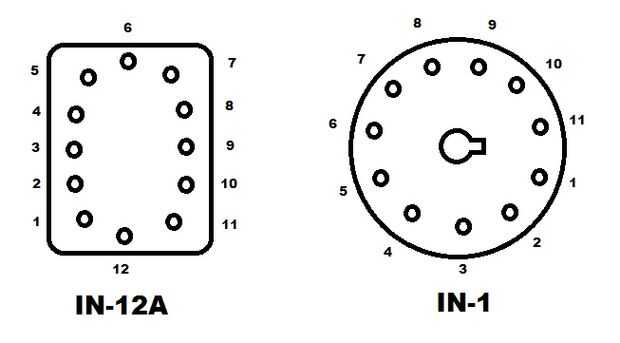

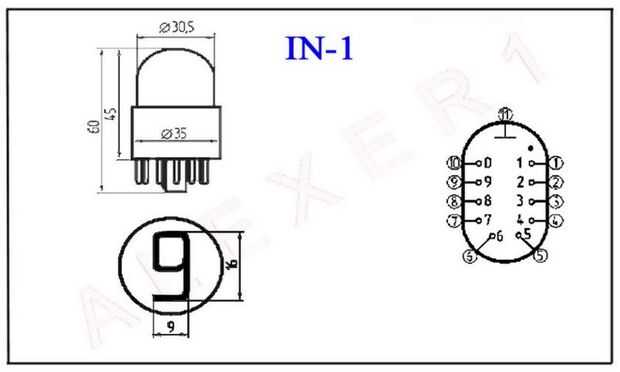

Como que no me los tubos Nixie directamente a la Junta del tubo de montaje pero usando cableado remoto en su lugar tuve que hacer una conexión directa a una de las bases del tubo en la placa del circuito del tubo, así como los 4 ánodos. Como se puede ver, los pernos son fácilmente identificables en los tubos de en-1 y con un multímetro pude confirmar las posiciones de los cátodos del tubo base de la placa de circuito.
