Tubo de Nixie Clock No.2 (1 / 8 paso)

Paso 1: Cómo empezar.

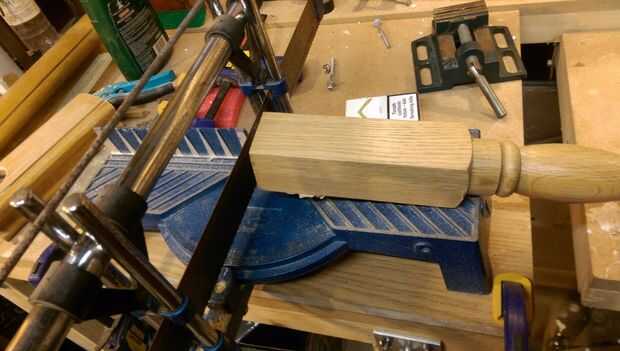

Roble blanco es una madera muy dura, como me enteré, cortando la Plaza secciones del huso en mi antiguo mitre vieron no era demasiado malo, pero la muestra de bannister de corte a longitud que pensé que mi brazo iba a caerse!

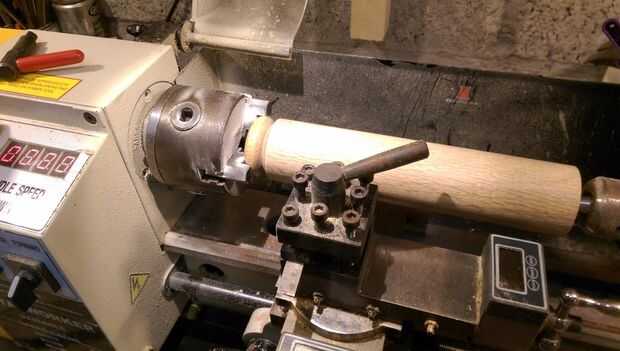

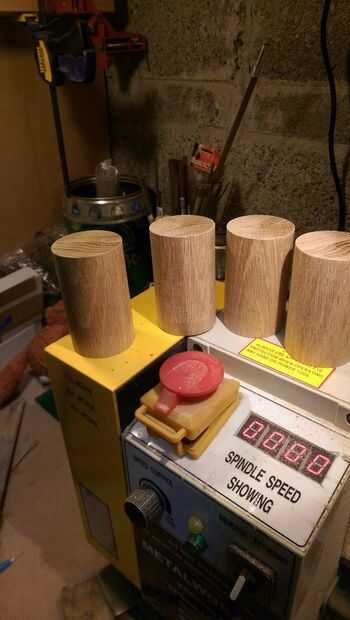

Comencé en la parte para los titulares de tubo primero montando la sección cuadrada en mi torno pequeño de metal con un conjunto de mordazas de reversas y un eje vivo a parar volando caseros. Rechazó de la sección cuadrada al diámetro máximo que podría conseguir de ella, 47mm. Luego fue a la ingletadora para cortar las secciones tamaño áspero.

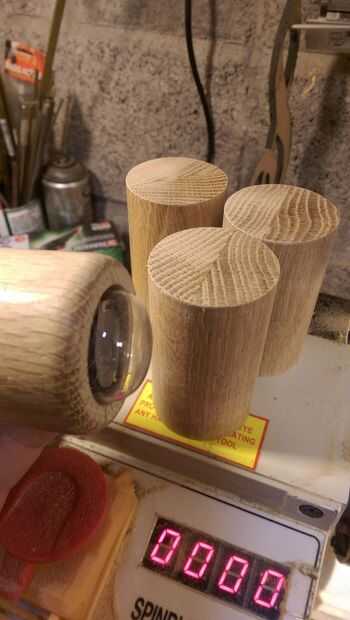

La primera montado en el torno y perforado a través con el taladro más grande que tenía antes de usar una herramienta aburrida para agrandar el diámetro del agujero a que de la envolvente de vidrio de la Ondina del tubo. Me invierte la sección en el torno y ajuste la profundidad de la herramienta aburrida dejar un hombro interno que permitiría que el vidrio del tubo de Nixie sobresalga lo suficiente de la pantalla.

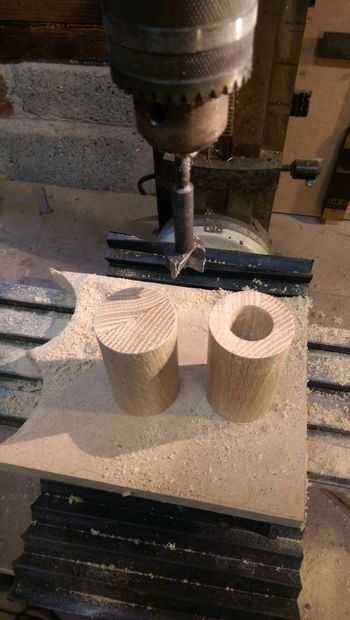

Haciéndolo de esta manera era desperdiciador de tiempo así que entonces marcó el centro de las otras tres secciones y utilizar una pieza Forstner de 25mm en mi máquina y de mano les mientras que perfora todo el camino a través.

No para ser recomendado como el roble virutas salen muy calientes!

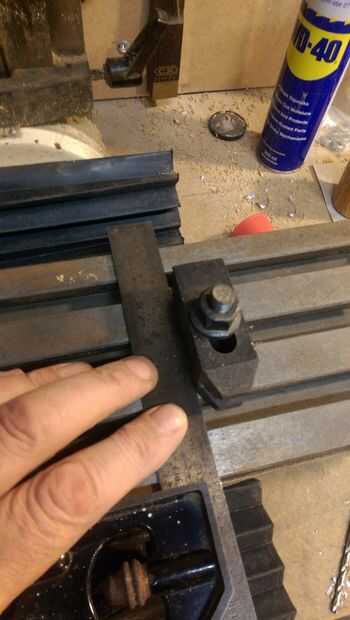

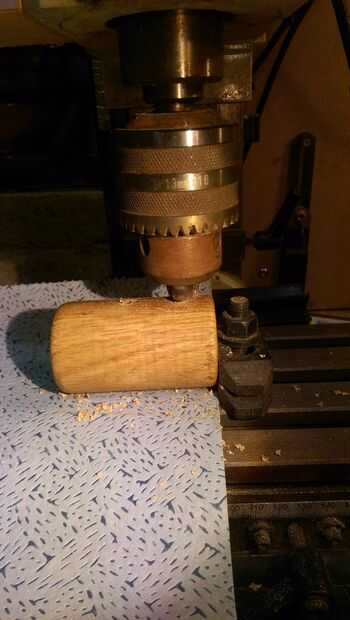

Entonces los agujeros fueron terminados a los diámetros internos requeridos en el torno con la herramienta aburrida. Una vez hecho esto entonces monté una parada en la cama de la máquina de molienda así pude posicionar las secciones por encima de una de las ranuras. Centrado en la cabeza a la ranura y con una sucesión de taladros perforados hacia fuera el primer conjunto de agujeros de 8 mm. mover la cama para establecer la distancia entre el agujero luego hice la misma secuencia para el segundo agujero, asegurando que era paralela a la primera.

El siguiente paso fue redondear el extremo del tubo Nixie del titular de la con un router de redondeo de corte en la fresadora. (no hay fotos de esto como me olvide de tomarlas!)
