Desde que descubrí nixies que quería hacer un reloj con ellos, pero todos los diseños que encontré fueron de nixies 4 o más, requiere una fuente de alimentación especial y un complicado sistema de conducción.
Como el chico barato que soy, no quiero comprar lotes de nixies o componentes para hacer dichos circuitos complicados. Y después de años buscando un diseño de reloj simple me encontré con esta página.
Este reloj utiliza un solo chip que ya he utilizado antes, el PIC16F84A. El circuito también es bastante simple ya que utiliza un único nixie, conducido por transistores discretos y no necesita un alto voltaje de gran alcance suministrar.
En la página sólo el esquema y el código se proporcionan porque este chico se basa sus circuitos veroboard, pero queria hacer un reloj guapo así que decidí diseñar y hacer un PCB.

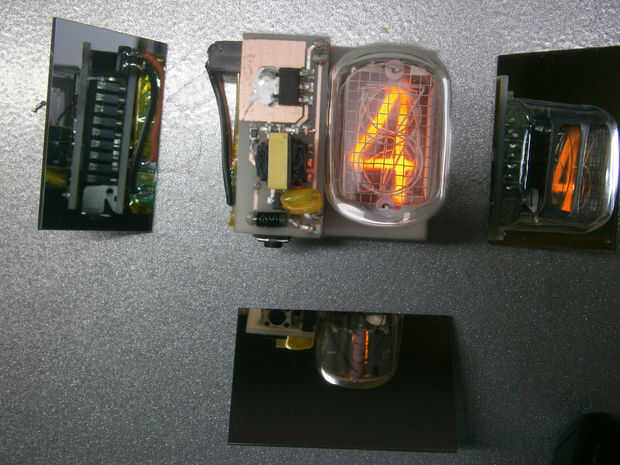

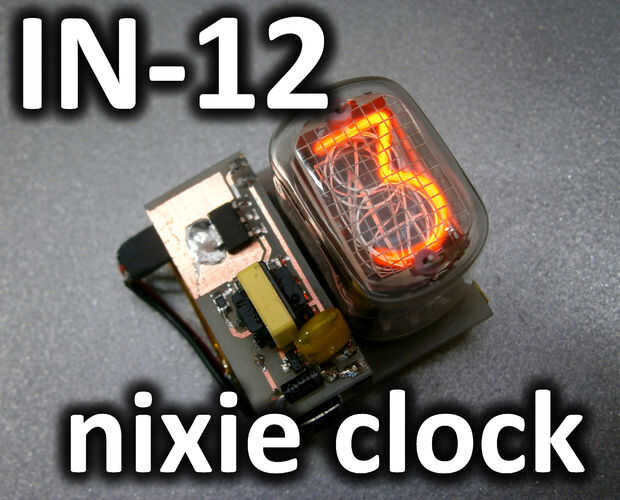

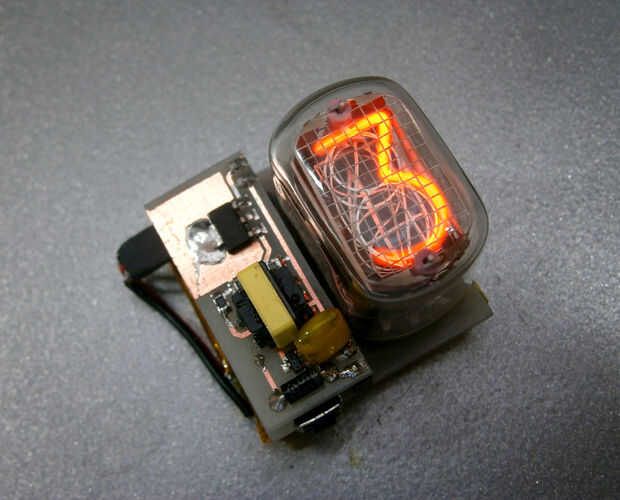

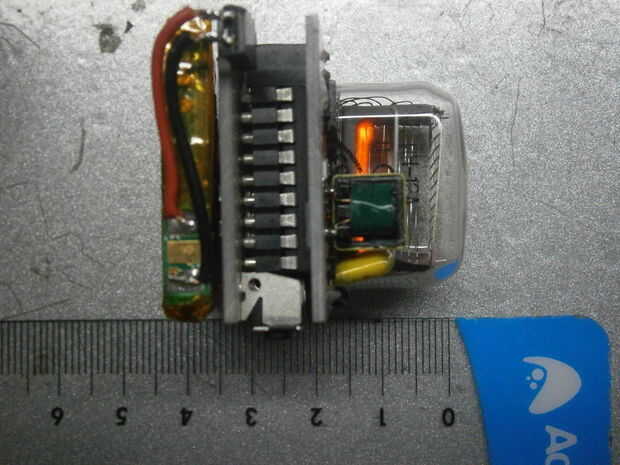

El tubo que he usado es un IN-12A, pero una variante de B se puede utilizar así o cualquier otros nixie tube con las modificaciones del circuito apropiado. La fuente de alto voltaje utiliza componentes de una cámara desechable, por lo que también no cuesta casi nada.
El reloj muestra la hora parpadea periódicamente los dígitos de decenas de horas a minutos.
Para ajustar la hora que pulse el botón cuando se muestra el dígito que desee cambiar, aumentará cada vez que presione y ciclo de 0 a 9.
Si mantiene pulsado el botón durante el encendido, el reloj rápidamente pasará a través de los dígitos. Es útil eliminar algunos "envenenamiento del cátodo" en nixies que no se han utilizado en mucho tiempo.
