Tubo amplificador de reconstruir (y Mod) (17 / 20 paso)

Paso 13: Seguridad mod el enchufe de tres espigas

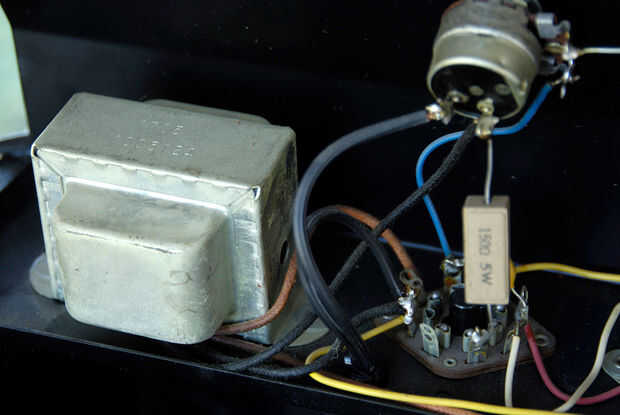

Si tu amplificador no tiene un enchufe de tierra, entonces este mod hará más seguro y más tranquilo. Había reutilizado un cable de la computadora. Esto no ha aislado completamente el amplificador de línea (el circuito del calentador mencionado en las referencias anteriores), pero debe ser seguro de utilizar.

Un enchufe con conexión a tierra (en los E.e.u.u.) tiene los siguientes códigos de color:

--Negro : caliente
-Blanco : neutro
--Verde : tierra

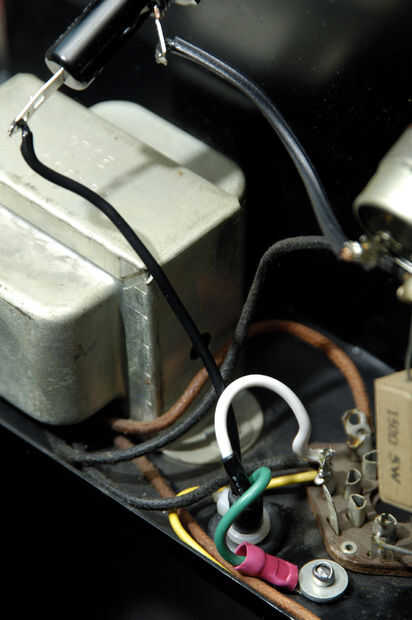

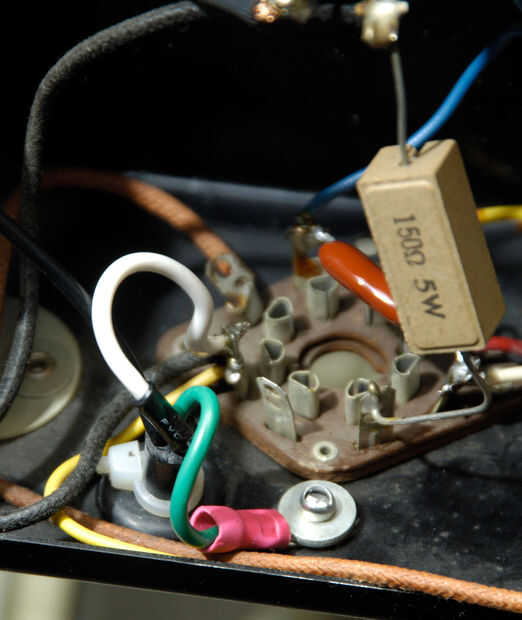

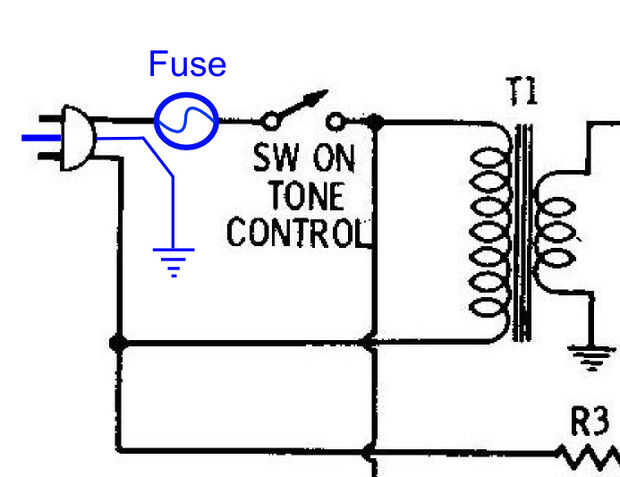

Ruta el cable negro a través de un soporte de fusible en el interruptor de encendido. El cable blanco esté conectado directamente al transformador. Conecte la tierra verde a la tierra del chasis. Este medio atornillados o remachados directamente al chasis, soldado no sólo a existir puesta a tierra alambre.

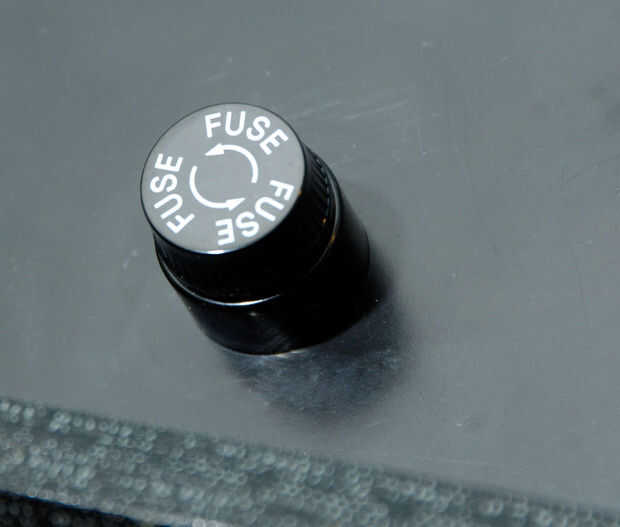

El fusible (y fusible) fue agregados, no siendo OEM para este amplificador. Así que un agujero de 1/2 fue perforado para el montaje.

Un ojal de goma más grande substituyó el ojal original del cable. El alivio de la tensión consiste en dos lazos zip y podría ser mejor...

Aquí está una explicación detallada del mod: http://www.rru.com/~meo/Guitar/Amps/Kalamazoo/Mods/safe.html

Para la gente fuera de Estados Unidos, los códigos de color del cable de poder internacional:

--CAFÉ: caliente
--AZUL: neutro
-RAYA verde/amarillo: tierra
