Tubo amplificador de reconstruir (y Mod) (12 / 20 paso)

Paso 8: Mod amp!

La reconstrucción es el perfecto tiempo para mod tu amplificador!

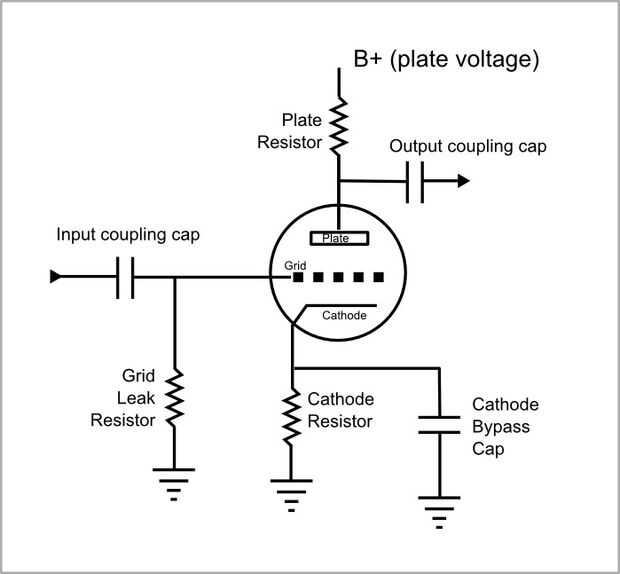

Aquí hay un gran enlace: tubos for Dummies! :-) describe cómo cada componente en un tubo de las funciones del circuito y explica su propósito. Nota: diseñar circuitos viable realmente es más complicado que esto...

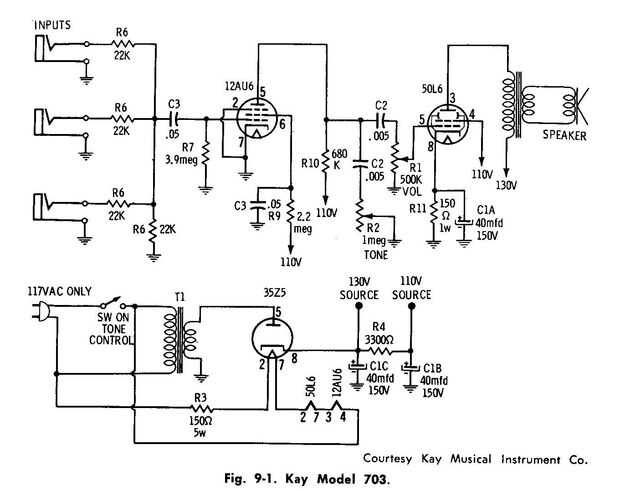

Búsqueda de esquemas de amplificadores similares. Encontré por lo menos 7 esquemas de amplificadores que utilizan 12AU6, 35Z5 y 50L 6 tubos. Comparar los esquemas para su amplificador. Tener ejemplos similares es la mejor manera de empezar, especialmente si no está familiarizado con el circuito del tubo.

Nota que el dibujo esquemático para el 12AU6 se ve diferente, se trata de una válvula pentodo , en lugar de un triodo, que normalmente se utiliza para preamplificadores. Pero las funciones de componente son análogas.

Hacer un cambio a la vez. Cambios realmente grandes probablemente será... sin éxito (a menos que usted realmente sabe lo que estás haciendo, o el diseño era defectuoso para comenzar con). Estos son algunos ejemplos:

--Cambio de fecha de acoplamiento Ellos te efecto el tono. Valores más pequeños serán más brillantes, valores más grandes agregarán bajo.

-Ajustar la " resistencia de fuga de la grilla ," que afecta la impedancia y la ganancia de la etapa.

--La red de atenuación/RC de entrada inicial puede ser ajustados (resistores directamente después de la toma).

--Cátodo puente casquillos en el preamplificador y la etapa de amplificador de potencia se puede ajustar. Esto afecta la respuesta y el tono (en menor medida).

-Cambiar los valores de la Resistencia de la placa y el Cátodo resistencia tienen un efecto directo sobre la ganancia, del espacio y distorsión. No hacer esto sin un conocimiento profundo de las características del tubo, sin embargo.

--Cambiar el altavoz es otra posibilidad de modding. No olvide de emparejar de la impedancia en el transformador.

--Transformadores de salida son más difíciles de reemplazar, a menos que el esquema está bien documentado. Si no es así, ver la hoja de datos de power amp tubo y tiene 'resistencia de la carga del.' Por ejemplo, resistencia a la carga el 50L 6 a 100V es 2000 ohmios y a 200V, 4000 ohmios. Este amplificador utiliza un voltaje de placa de 135V, así 2500-3000 ohmios para la primaria está cerca. Elegir la impedancia secundaria basada en el altavoz...
