Tripwire alarma con láser (4 / 9 paso)

Paso 4: Montar el circuito

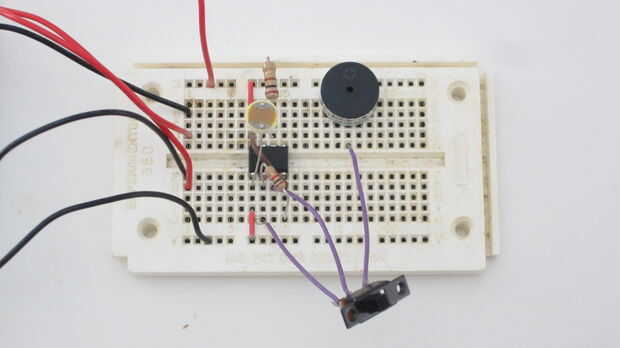

Primero montar el circuito en un protoboard para probarlo. Coloque el interruptor para conectar la alarma. Sin el láser brilla sobre la fotorresistencia, sonará la alarma. Mover el interruptor al revés debe desactivar la alarma. Ahora brillar el puntero láser en la fotorresistencia y mueva el interruptor una vez más a reactivarla. Como el láser se centra en la fotorresistencia, la alarma no suena. Pero cuando se mueve el laser de distancia, la alarma debe apagarse otra vez.

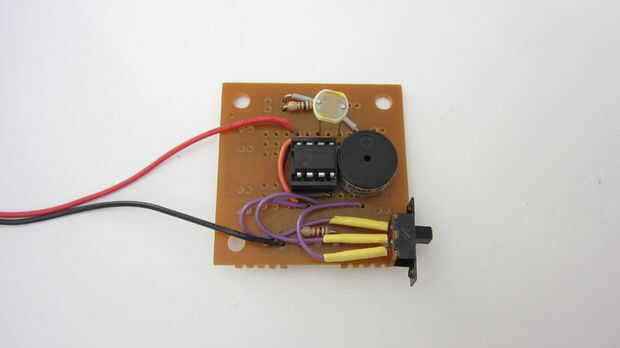

Si todo está trabajando correctamente, soldar todo junto en una placa de circuito impreso. La placa que usé es un tablero del IC de propósito general. Estas son realmente convenientes para los circuitos que se construyen alrededor de ICs pequeño como el temporizador 555. También utilicé un zócalo del IC para fijar el IC. Esto facilita cambiar el IC pero no es necesario.

Las baterías se montan en portapilas AA individuales. Los titulares de tres baterías se sueldan juntos en serie y los cables de extremo se sueldan a la placa de circuito.

Al colocar la fotorresistencia, montara con las puntas sobresaliendo aproximadamente una pulgada de la Junta Directiva. Esto facilita hacer pequeños ajustes a la posición de la fotorresistencia, después de que se ha montado en su lugar.

Una vez que el circuito entero se suelda a la placa, prueba otra vez para asegurarse de que todo está funcionando correctamente.
