Paso 4: Diseño y corte el caso
Diseño de la caja
El caso se hace de una caja (que mantenga el concentrador USB monitor, RPi y algunos otros componentes electrónicos), y dos puertas con bisagras de piano. En la parte inferior de la caja que sostendrá el teclado, mouse y algunas de las más grandes herramientas que son demasiado grandes para almacenar en las puertas hay un cajón simple (no diapositivas). Se celebra cada puerta con bisagras de piano que permite que se abra completamente. Apilables cajas caben dentro de las puertas y tendrá varios componentes y herramientas. Las cajas se sujetan con elástico acorde que se ejecuta en las ranuras de la parte superior hasta la parte inferior.
He diseñado varias cajas de almacenamiento para que usted pueda escoger, según lo que desee almacenar. Ya que cada puerta es 400mm de alto, todas las cajas son (un poco menos entonces) múltiplos de 50mm. Por ejemplo, es una caja simple de 50mm para componentes pequeños, una caja de 100mm para almacenar mis resistencias en los tubos de brillo. Una caja de 150mm y 200mm caja para herramientas taller. Utilizar cada uno de estos componentes en cualquier configuración que quieras, mientras añaden hasta 400 mm. elásticos mantener las cajas en su lugar.
El caso sí mismo está hecho de capas de 1/4". El cajón en la parte inferior de 1/8 capas. Las cajas de almacenamiento pueden ser de cualquier acrílico de 3mm o 1/8" de la capa. He utilizado acrílico en este Instructable para que pueda ver fácilmente en cada caja sin tener que quitarlo. Los párpados se realizan con elásticos.
El Triptich es llevado por un arnés que rápidamente se acopla en la parte inferior y alrededor de las puertas y se ha llevado a un estilo messenger. Pensé que este sería un bonito detalle al eliminar cualquier punto único de falla que se puede obtener de una sola manija.
He subido un archivo de sketchup 2013, así como un PDF (que, por alguna razón, tiene texturas torcidas) en 3D si quieres echar un vistazo.
Archivos CAD
Verás que hay dos archivos dxf arriba.
Algunos puntos a destacar:
- Todos mis archivos dxf son escala 1:1 en milímetros. Ése es cómo ruedo.
- El espesor de madera contrachapada de mi era 6,37 mm para 1/4" y 3,15 mm para 1/8"
- A menos que tengas un gran láser de corte, el archivo dxf entera no será capaz de encajar en la cama a la vez.

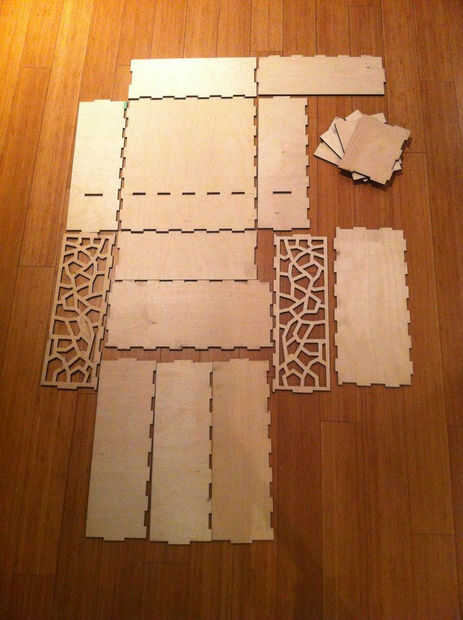

Caseplans8.dxf - esto debería recortarse el 1/4" madera contrachapada. Esta es la base para el caso. No deseche cualquier izquierda en capas, ya que tendremos que cortar el marco del monitor más adelante.

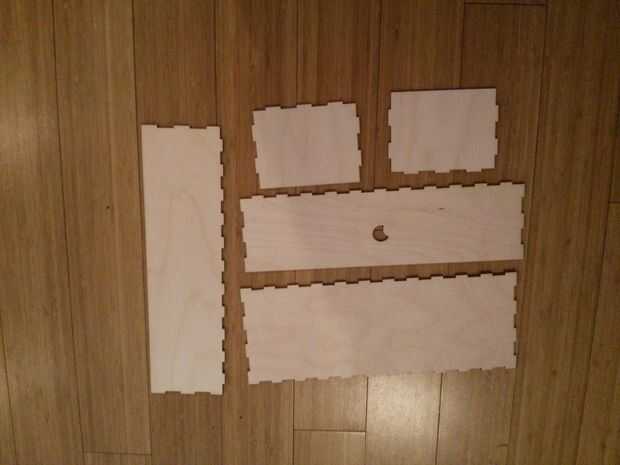

Drawer.dxf - esto se debe cortar de la madera contrachapada de 1/8". Es el cajón que se ajusta debajo del estante en la parte posterior. Una vez más, más 1/8 capas es necesario para el marco del monitor.
¿Qué es eso? ¿No te gusta el tamaño/anchura/aura del caso? OK, aquí está cómo hacer tu propio.
Diseñar y construir su propio!
Inkscape
Ahora que nos hemos confirmado las porciones de electrónica está trabajando, vamos a comenzar en el caso. El caso fue diseñado en Inkscape (gratis!!). He encontrado una extensión para que crea diseños de caja que se pueden cortar en la cortadora láser. La extensión se llama fabricante de caja de fichas y en un algo indescriptible Página Web de fabricante (no confundir con hacer).

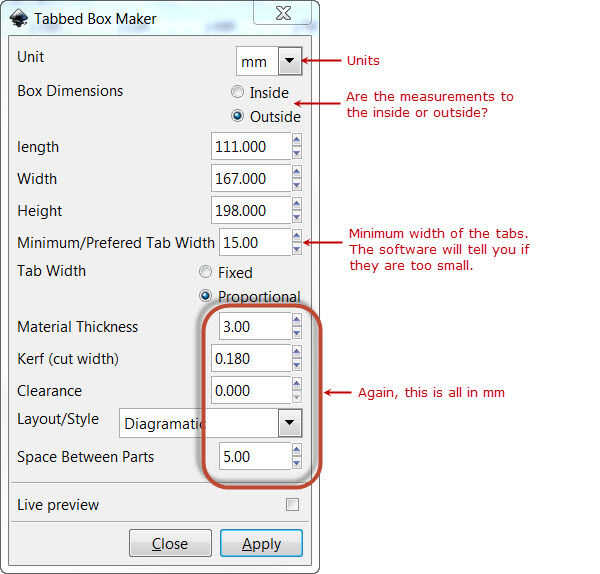

Instalación de fichas caja fabricante
Descargar el BoxMaker.zip desde el enlace anterior. Si usas Windows, extraiga los archivos boxmaker.inx y boxmaker.py a /share/extensions. Para mí, este fue:
C:\Program archivos (x86) \Inkscape\share\extensions
Y aunque no intente esto, dice que el archivo Readme.txt para la instalación en linux, copiar los archivos a:
usr/.../Inkscape/share/extensions (Nota: usted necesita para hacer ejecutable boxmaker.py)
Modificación de la salida
Así que ahora tenemos el contorno de nuestras cajas. Un hecho importante es que el fabricante de la caja de fichas... bueno, cajas. El proceso aquí es crear tres cajas (espalda, puerta izquierda y puerta derecha). Ya que no queremos que las cajas para ser completamente cerrado (¿Cómo llegar!??!, usted puede borrar el lado extra en Inkscape.
También queremos bordes planos (y no de fichas) donde la caja se encuentra con las puertas, y donde las puertas encuentran, tendrás que quitar las fichas extras en Inkscape. En este caso, retirar de la parte inferior de la ficha. Esto es porque hemos especificado que la dimensiones de la caja estaban dentro en fabricante de la caja de fichas.
Con respecto a adición de ranuras en medio de la caja (ya que tenemos con nuestro estante por ejemplo), hacer una copia de la pieza que se inserta - la plataforma en este caso. Coloque el ficha borde de la plataforma en su sitio y utilice como guía para alinear las ranuras.
Una breve discusión en la corte
Para conseguir un buen ajuste sólido con estos tipos de cajas, es importante saber el corte de la cortadora láser. Corte es la anchura del material que es quitado por la herramienta - que el grosor de la línea. Es importante saber el corte al construir estas cajas con fichas. Si las piezas son un poco flojas, la estructura no será sólida. El fabricante de la caja de fichas tiene esto en cuenta al colocar las cajas. James en RedToRope tiene una buena explicación y maneras de medirla. O la forma rápida (menos precisa) es usar esta tabla sobre en CLC para una guía preliminar para ponerte en marcha.
Pruebas, pruebas y más pruebas
Una vez que usted tiene su diseño y corte averiguado, y ha generado archivos DXF, realizar una prueba en el material real que va a utilizar. Corte una delgada franja de pestañas y ranuras y ver cómo encajan entre sí. Esto es particularmente importante cuando se va a utilizar dos tipos de materiales como acrílico y madera.
También si tienes una versión profesional de SketchUp (o una demo de la versión Pro), puede importar DXFs, utilizar la utilidad de la soldadura para unir todas las líneas y hacer caras luego sacan cada hecho a su profundidad real (6,3 mm para la caja). Luego, utilizando girar y moverse, puede probar ajuste su caja junto. Sugerencia: Si usted hace los componentes de cada pieza, será mucho más fácil trabajar con.
Otras consideraciones

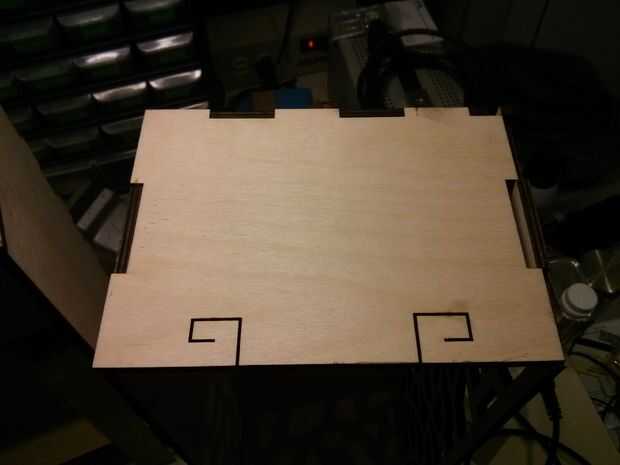

Necesitamos una manera de mantener las cajas en su lugar cuando el caso está cerrado. Para ello, he decidido utilizar algún elástico acorde que había dejado de otro proyecto. Se dará cuenta de la parte superior e inferior de los lados líneas cortadas en ellos. Esto es donde irá el elástico que sostenga las cajas en su lugar. No dude en modificar esto o buscar otra solución.
