Paso 11: Construcción de las cajas de almacenamiento
Ahora que las cosas están empezando a forma, nosotros podemos empezar en el almacenamiento. El concepto es que construir las cajas en incrementos de 50mm (dimensiones exteriores de). Al estandarizar el tamaño, cajas pueden ser intercambiadas hacia fuera. ¿Necesidad de almacenar algunos de los componentes más grandes? Vuelva a colocar dos cuadros de 50mm con un 100mm uno.
Diseño
Soy un gran fan de Adam Savage (consulta su podcast), y uno de los conceptos que suscribe es el concepto de capacidad de recuperar de primer orden. Esto significa que usted debe nunca mover una herramienta a otra herramienta. Bueno, debido a la naturaleza del tríptico, es no posible, así que he modificado su idea y llegar a lo mejor - primera orden visualización * (totalmente solo hice esto para arriba). Si no puede conseguir el artículo que necesite sin necesidad de mover otra herramienta, debe ser capaz de ver por lo menos. Esta es la principal razón que decidí crear las cajas de acrílico. Agregar un costo al proyecto, y es difícil trabajar con si no tienes un cortador láser, pero no hay razón por qué no se pueden construir estas cajas de madera contrachapada octavo de pulgada. Si eres diligente con etiqueta, puede que funcione igual de bien.

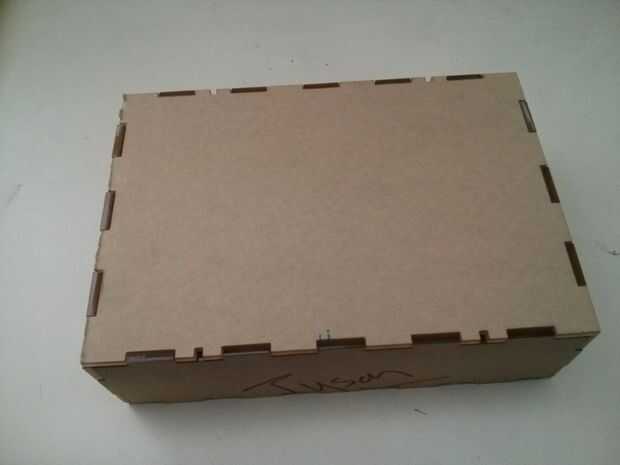

Otra vez, todas las cajas son en incrementos de 50mm aproximadamente. Ellos son todos pegan excepto la pieza superior. La cumbre se celebra con dos elásticos que se ajustan en muescas en las placas superior e inferior.
Mis diseños incluyen:
Una caja grande (150mm) para algunas de las herramientas que son un grande más grande
Una caja mediana (100mm) de cable, circuitos, etc..

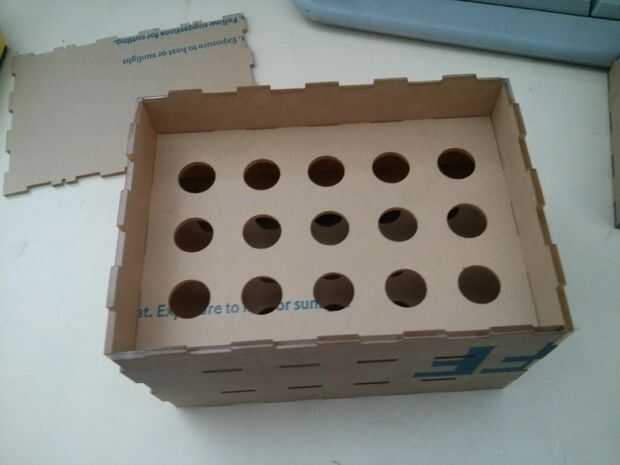

Una caja mediana (100mm) con almacenamiento de los tubos de brillo que tendrá nuestra colección de resistencia
Una caja pequeña (50mm) para componentes más pequeños

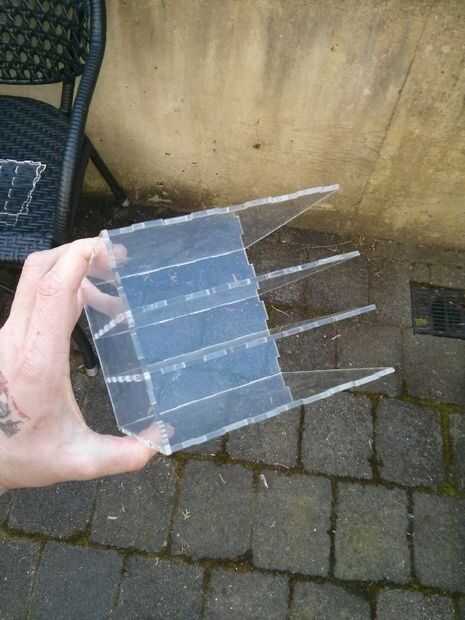

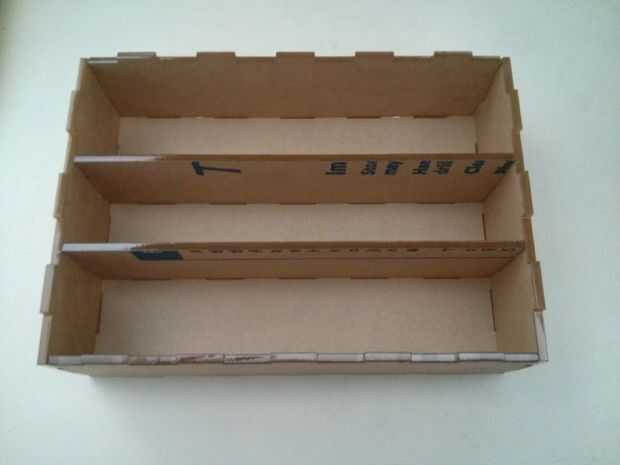

Una caja pequeña (50mm) con divisores largos para las partes largas y flacas como calor encogen, puente de alambre, pinzas, lápices, etc..
Una caja pequeña (50mm) con el pequeño divisor para servos, ollas y otros pequeños componentes eléctricos.

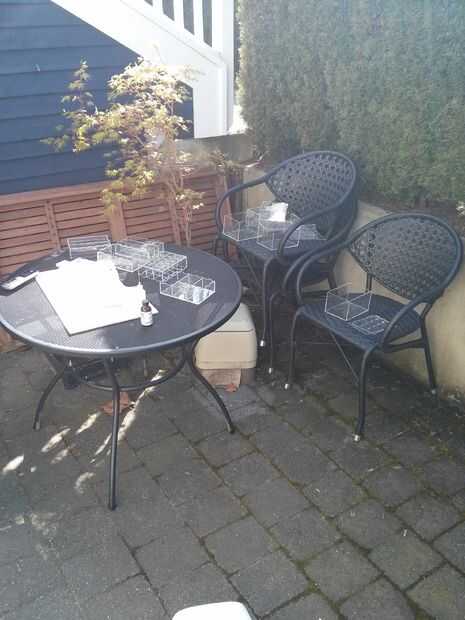

Construcción de las cajas
- Los archivos DXF del corte del laser. De nuevo, utilice a cualquier combo que desee, siempre y cuando la altura total añade hasta 400mm.
- Retire cualquier protectora de acrílico

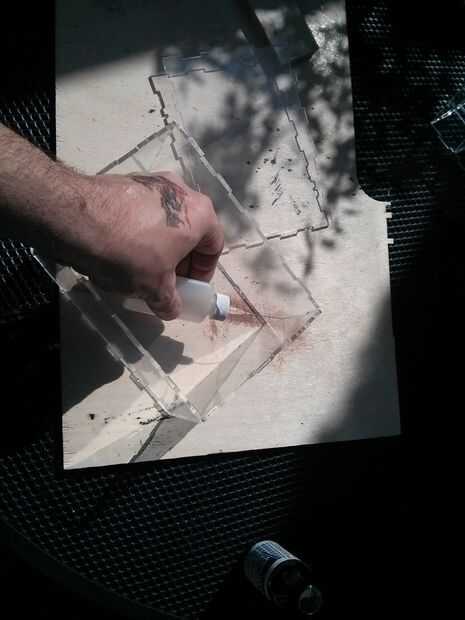

- Utilizar el cloruro de metileno en frasco aplicador pequeño para soldar las juntas. Utilizar guantes y hacerlo en una zona muy bien aislada, como cloruro de metileno es bastante tóxico (ver hoja de OSHA). Ver este video de los plásticos del grifo si usted necesita un poco más de instrucción. Usted no debe hacer cualquier lija en los bordes como el cortador del laser deja un borde perfecto.
