Paso 1: partes
Las piezas fueron utilizadas en esta construcción:
Electrónica

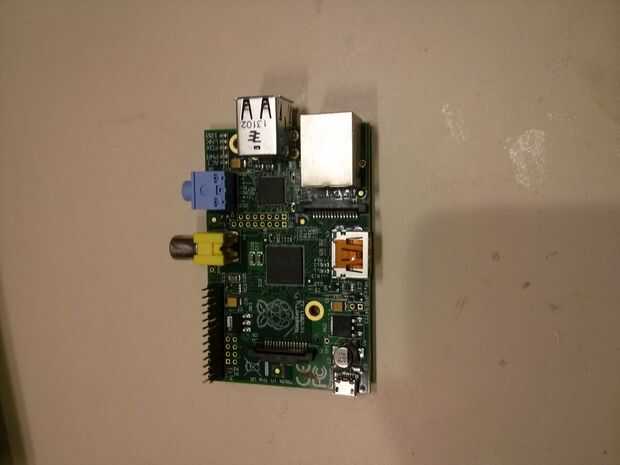

- Raspberry Pi (también conocido como RPi) - A o B debe ser fina ($45,50). Obtener la nueva versión con los agujeros para montaje si es posible.

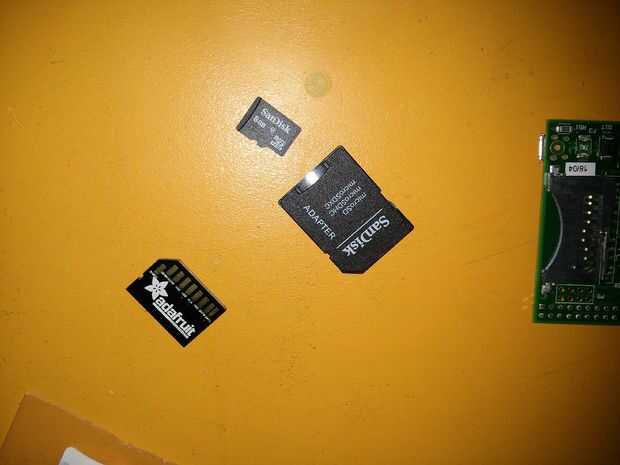

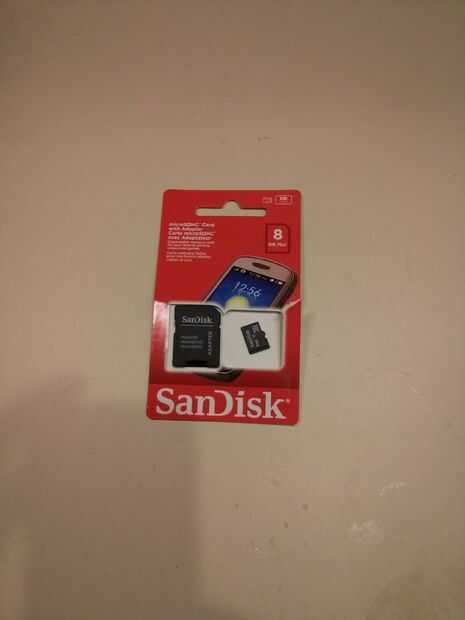

- tarjeta sd de 8 gb ($14,97) - estoy usando una tarjeta de clase 6 ahora, pero puedo actualizarlo si velocidad parece ser el cuello de botella

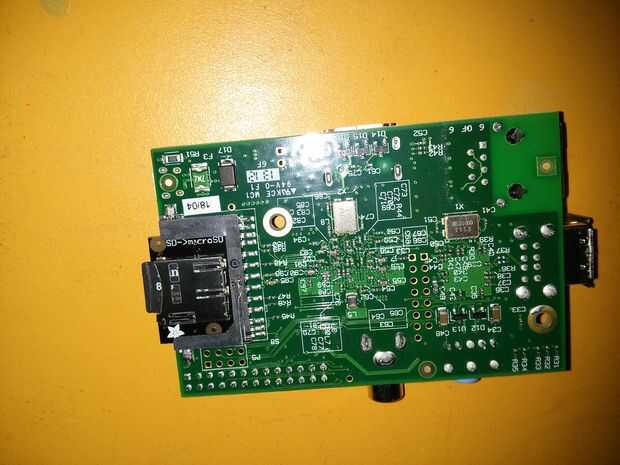

- Adaptador de perfil bajo MicroSD Pi ($7,00) - no estrictamente necesarios, pero te da algunas opciones más sobre donde usted puede montar el IPC.

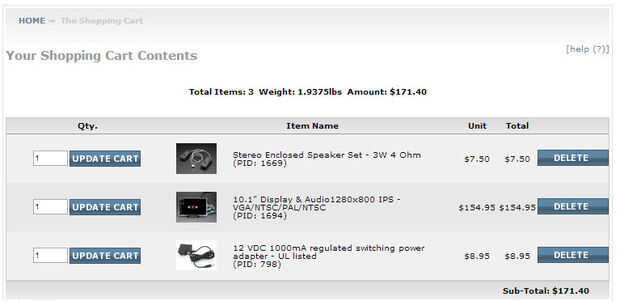

- 1200 x 800 IPS pantalla de 10,1" de Adafruit ($154,95)
- Altavoces estéreo de Adafruit (7,50 dólares) podría utilizar altavoces portátiles regulares si usted quiere, pero asegúrese de que encajen.
- 12v DC 1000mA alimentación del monitor ($8,95)
- Ratón inalámbrico ($14,99 a la venta)

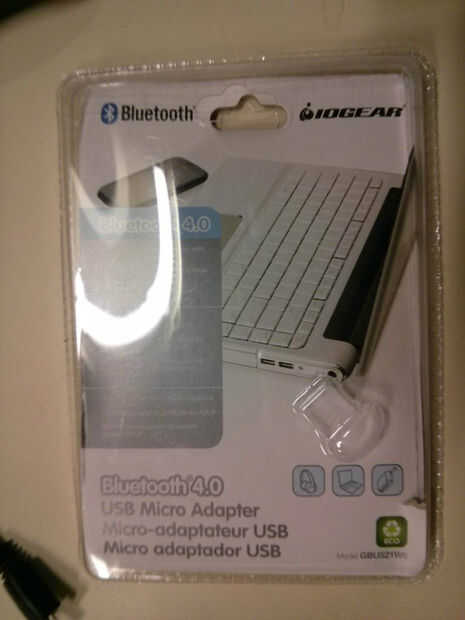

- Bluetooth dongle ($15,99)
- Teclado plegable Bluetooth ($44,99) - algo pequeño que cabe en el caso.
- Dongle WiFi ($14,99) - Asegúrese de que obtendrá en certificado para trabajar con Raspberry Pi

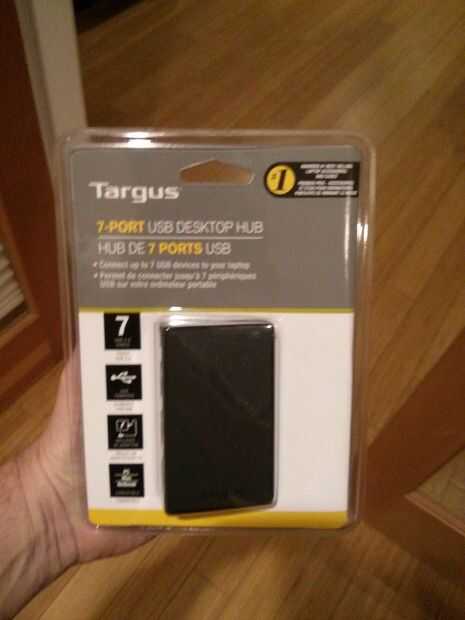

- Hub USB powered ($34,99) - cualquier cosa con un factor de forma pequeño funcionará

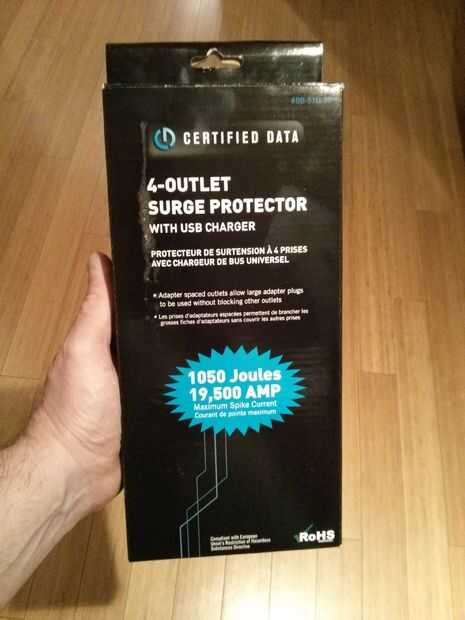

- Barra de poder con cargador USB ($18,99) - cargador USB debe proporcionar al menos 1 amperio. Me encanta esta barra de energía. Los enchufes son lo suficientemente lejos para que pueden llevar adaptadores grandes. Sólo tiene cuatro salidas, por lo que no es demasiado larga, y tiene 1 amp USB alimentación demasiado.
Portátil con capacidades de lectura y escritura tarjeta SD - este Instructable usará un ordenador portátil de Windows 8.1
Estructura de la caja
- contrachapado de abedul Báltico de 1/4" - 5'x 5' ($25,00) para la carcasa exterior y el soporte de monitor
- contrachapado de abedul Báltico de 1/8" - 2 1/2 ' x 2 1/2' ($9,00) para el cajón y el soporte de monitor
- Bisagra de Piano - 1 1/16 "X 36" ($11,50) conseguí el latón antiguo acabado
- Tornillos para madera 3/8" #6 tornillos de latón ($5,50 por 100) - pequeño pero poderoso. Hice algunas pruebas con esto porque estaba un poco preocupada por la fuerza, pero porque hay tantos de ellos, llevan a cabo finas.
- Superficie de la puerta Tornillo de 2" ($13,40) - para mantener la caja cerrada!
- Rollo de velcro ($8,96) - Administración de cable
- Stickback velcro ($4,47) - para garantizar la electrónica menor (altavoces, hub USB) para el caso
- Pies de goma adhesivos
Almacenamiento interno
- hoja de acrílico de 3 mm - ($11,20 cada para las hojas de 24 "x 48") (dependiendo de los tipos de cajas que desea - las cajas más grandes utilizan acrílico más, ya que hay más residuos). Encontré todos mi acrílico en una tienda de arte que vende cortes. Me costó cerca de $20.
- Cloruro de metileno también conocido como el pegamento de acrílico - ($9,99) 4 oz
- Aplicador de ($6,25) - esto es realmente necesario para la soldadura de acrílico
- metros de cuerda elástica x 4 de 1mm ($1,99)
Llevar arnés
- 4 metros de 1" de las correas (1,00 $ / metro)
- Encargados de la Slip® rápido ($0,50) x 4
- Hebillas de leva ($0,90) x 2
- Crossover de 4 vías ($0,76) x 4
- Las diapositivas ($0,25) x 4
Almacenamiento de piezas

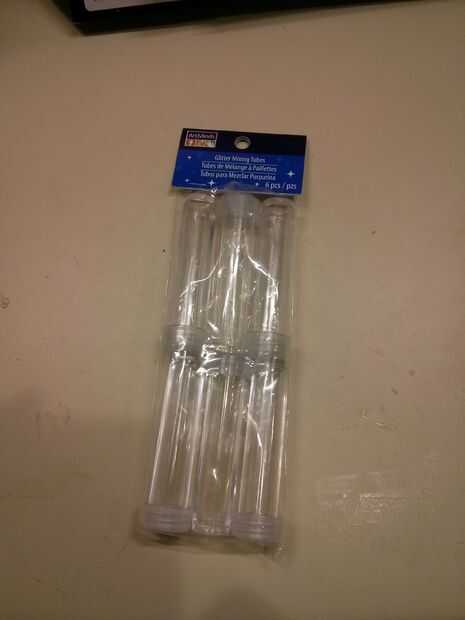

Brillo mezcla tubos - ($8,99 para 2 paquetes de 6) yo tengo la mía a Michaels, pero no puedo encontrarlos en su página web.
Herramientas
Para la caja externa, monitor de montaje, cajones y almacenamiento interno, corté las piezas con un cortador láser de 80 vatios. Si tienes un poco de experiencia con carpintería, probablemente puede modificar este diseño y replicar a mano.
- Destornilladores
- Lijadora de Palma con papel de lija de grano 220
- Sierra para cortar la bisagra de piano
- Lima de metal para suavizar los bordes de la bisagra
- Pegamento para madera
- Taladro para montar los componentes electrónicos
- Dremel para diversos trabajos en el proyecto (pernos de corte, perforación de agujeros, etc.).
