Triple fuente de alimentación y cargador con Monitor Digital de (6 / 7 paso)

Paso 6: Completar su proyecto

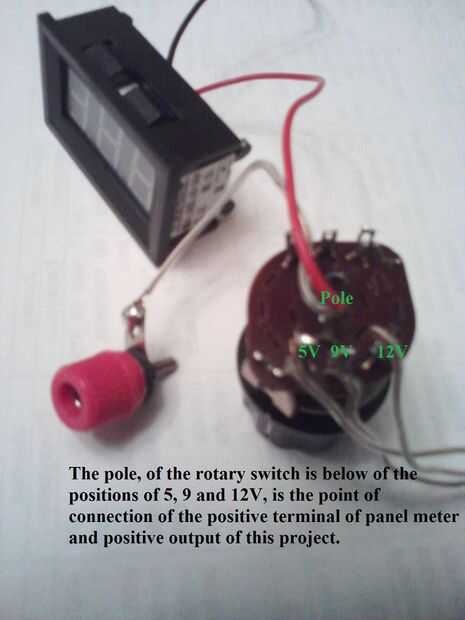

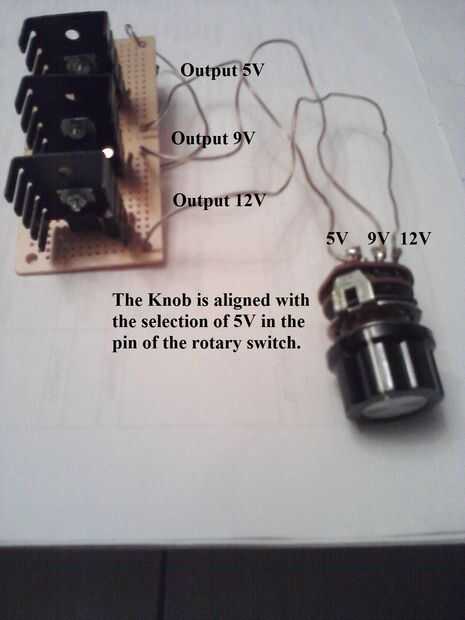

En este paso, completar su proyecto. Es decir, conectar el amperimetro y selector con el resto del circuito.

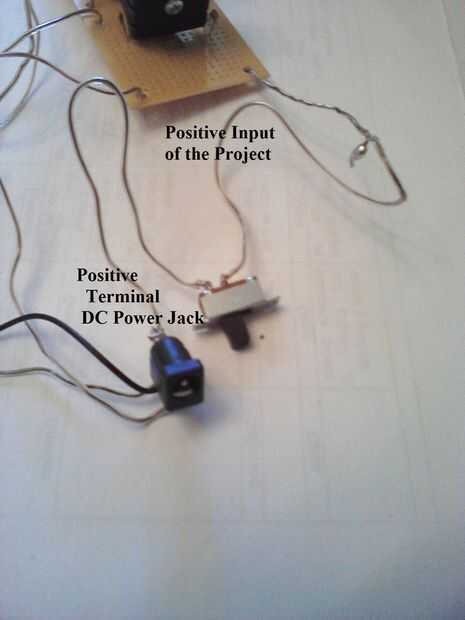

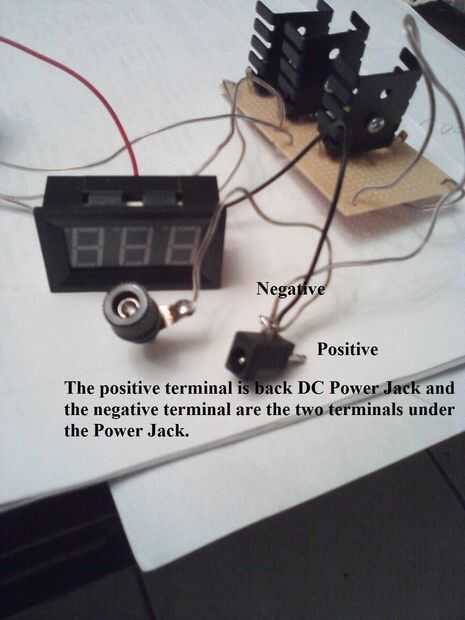

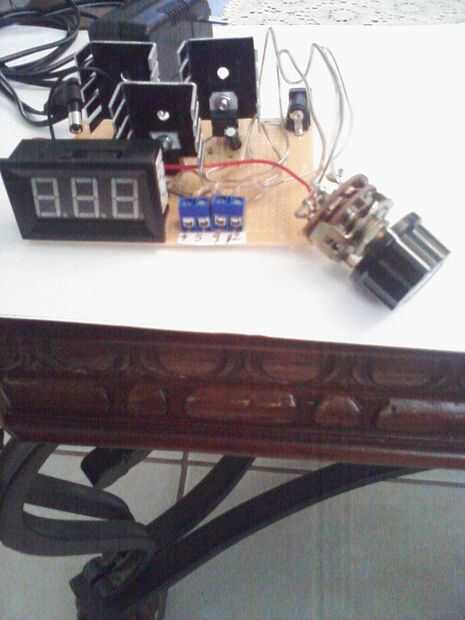

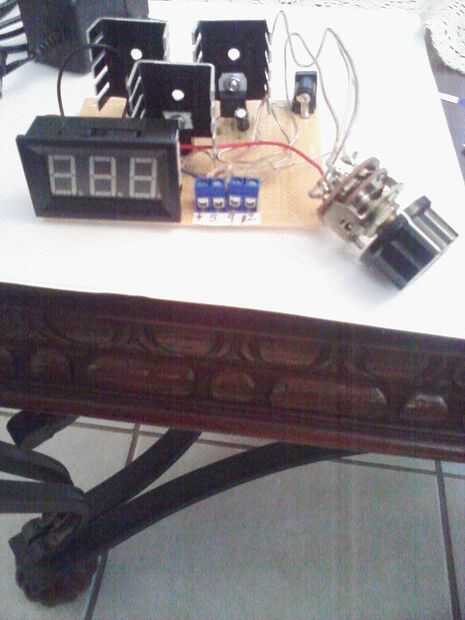

Una vez que se monta todo el proyecto, necesita conectar el adaptador/transformador de pared AC/DC en el macho de jack de alimentación.

A continuación, tienes que enchufar el AC/DC adaptador/transformador en su casa fuente de alimentación de CA.

O puede utilizar un PCB más pequeño que usted está usando ahora.
