Triple fuente de alimentación y cargador con Monitor Digital de (3 / 7 paso)

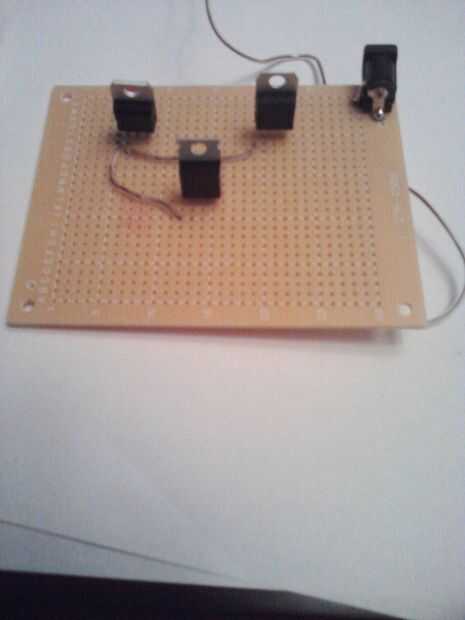

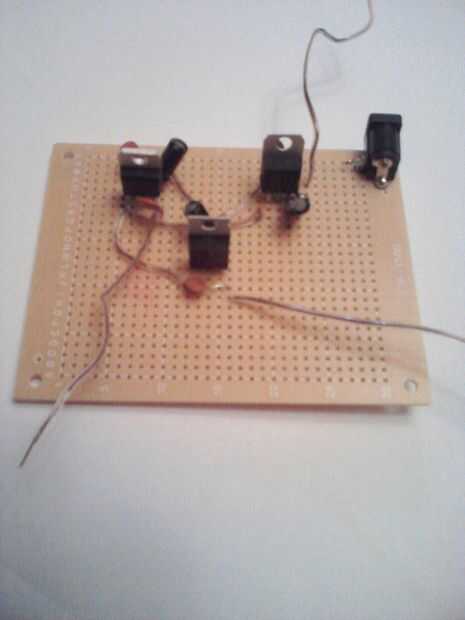

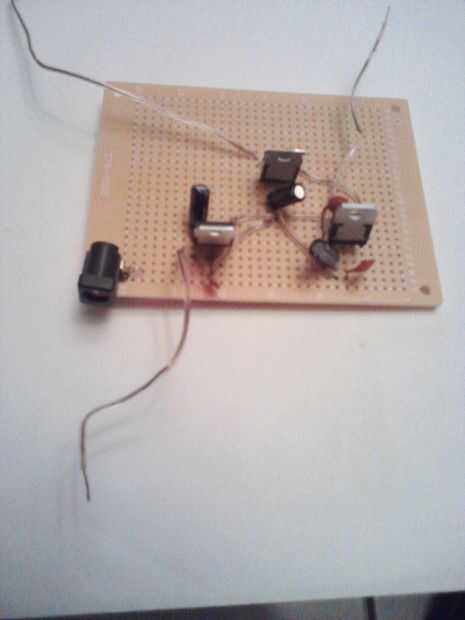

Paso 3: Instale los reguladores de tensión y condensadores

Es importante tener en cuenta que cada regulador de voltaje y sus condensadores constituye un sistema básico y los reguladores de tres tensión forman la parte principal de este proyecto.

Estos reguladores de voltaje reciben el mismo voltaje que es de unos 15 voltios, tal tensión es la entrada que se suministra a cada regulador de voltaje por el transformador/adaptador de pared AC/DC.

De este modo, los reguladores proporcionan a través de sus salidas los voltajes de 5, 9 y 12 V por que cuentan Hacéte el suficiente voltaje para regularlo y obtención de los acuerdos de salida adecuadas para este proyecto...
