Paso 3: construcción

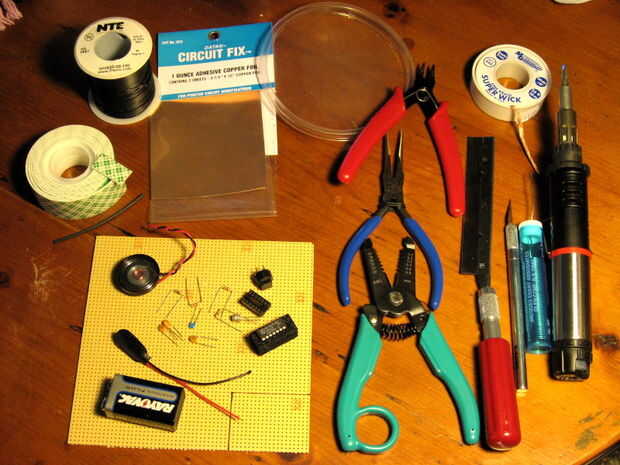

La figura 1 muestra la colección de herramientas y piezas que necesitará para montar el Tribble electrónica y la figura 2 muestra la colección de herramientas y piezas para armar caja de tela de piel de Tribble.
Herramientas
* Cautín, soldadura, soldadura de la mecha
* cortadores diagonales
* pelacables
* alicates de punta
* X-acto cuchillo
* Sierra x-acto (utilizado para cortar el tablero perf)
* tijeras de corte de tela
* alfileres de costura
* aguja, hilo de rosca
Piezas
* 1 2" por 1.5" parche G10 perf tablero con orificios de 1/10 pulgada red (con o sin almohadillas de cobre en la parte posterior)
* 1 3" por 3" "tarjeta plástica" (yo usé la tapa a un recipiente para llevar) o retal de tablero G10
* 2 3" por 3" cuadrados de lámina de cobre
* 1 SPST momentáneo cierre empuje interruptor de botón (tiene que ser el componente más alto en placa de circuito)
* 1 altavoz pequeño (~ 1" ø, 8 Ohm, 100 mW)
* 1 enchufe DIP de 14 pines
* 1 4093B CMOS quad 2-input NAND Schmitt Trigger puerta IC
* 1 2N2222 transistor npn de propósito general (casi cualquier propósito general npn hará)
* 3 resistencias de Ohm de 22 M (1/4 o 1/8 vatios, ninguna tolerancia--cualquiera que sea del barato y disponible)
* resistencia de 1 10 k Ohm (1/4 o 1/8 vatios, ninguna tolerancia--cualquiera que sea del barato y disponible)
* 1 220nF, condensador de 10V (elegir pequeños y baratos)
* 1 2.2nF, condensador de 10V (elegir pequeños y baratos)
* 1 68pF, condensador de 10V (elegir pequeños y baratos) {tuve que utilizar 47pF y 22pF en paralelo porque no tengo 68pF mano}
* 1 terminal con plomos para batería de 9V
* 1 batería de 9V
* 22 AWG cable de núcleo sólido aislado
* unas pocas pulgadas de tubería de aislamiento (~1/16 pulgadas diámetro calor encogen o ~1/32 pulgadas de teflón)
* pequeña cantidad de cinta de espuma doble antiadherente
* poliéster de bateo "relleno"
* 1 4" por 3/4" Velcro (elegir color para emparejar la piel)
* 1 9" por 18" parche de tela de la piel adecuado
