Paso 12: Paso 2h: plomo doblez y soldadura - condensador variable
Siguiente "sandwich" uno de los extremos de un parche de 4 por 12 pulgadas de material esponjoso relleno entre las placas de aluminio. El material de relleno debe ser alrededor de 1/4 a 1/2 pulgada de espesor cuando sin comprimir. Seleccione un lado del condensador C4 para de y ser "masa" esto será la parte superior del C4 y se enfrentarán fuera y lejos del juguete y hacia el mundo exterior. Colocar la pieza de 3 por 3 pulgadas de plástico "card" (o circuito de desecho o lo que sea) contra el exterior de la placa inferior del condensador (el que está que no es tierra) esto servirá para reforzar el papel de "sandwich" y se utilizará para empujar el interruptor. Asegúrese de que la placa de refuerzo no está entre los pedazos de papel de aluminio. (Ya que estaba usando hoja de cobre con adhesivo (opcional) en simplemente pegué la lámina a la tarjeta de plástico.) Luego Envuelva el resto del parche 3 por 12 pulgadas de relleno alrededor de las placas del condensador para hacer un "sándwich" del rodillo. Ver la ilustración y el cuadro a continuación para ayuda visual.

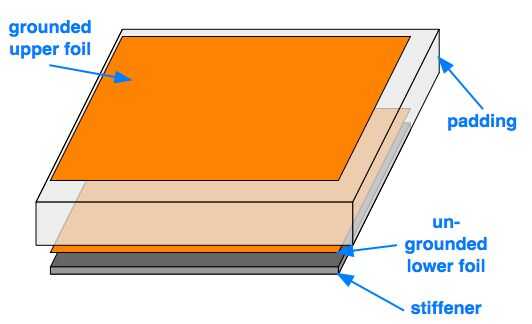

La figura 1 muestra el diseño del condensador variable C4.

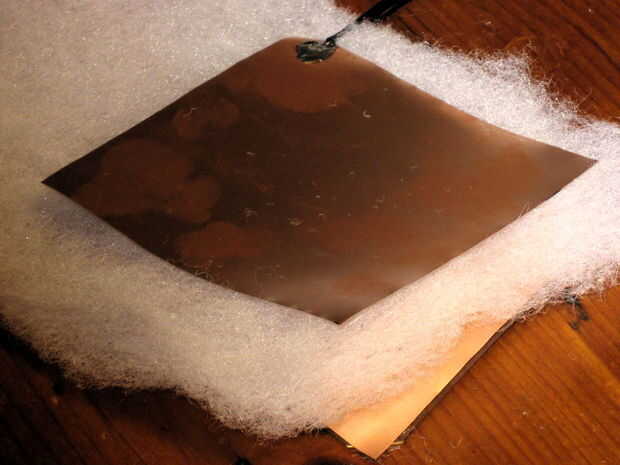

La figura 2 muestra el condensador variable C4 sin laminado.

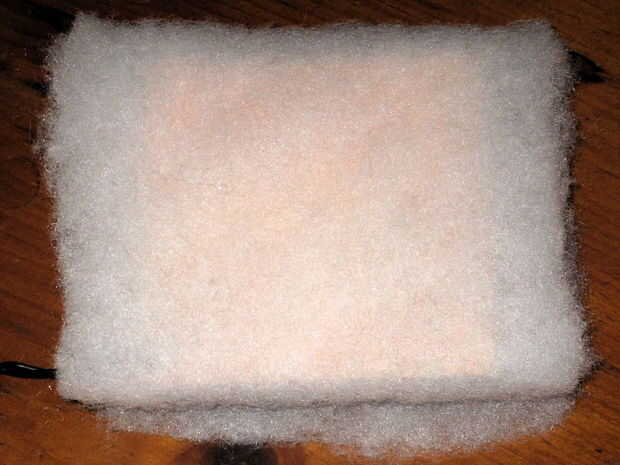

La figura 3 muestra el condensador variable C4 todas enrollado.
La pila resultante debe ser bastante squashable.
