Triángulo Pen de geómetra (3 / 31 paso)

Paso 1: Diseño de herramientas, materiales y Resumen

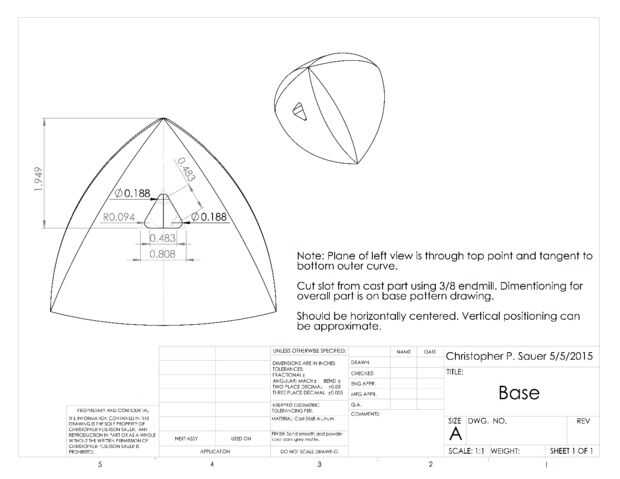

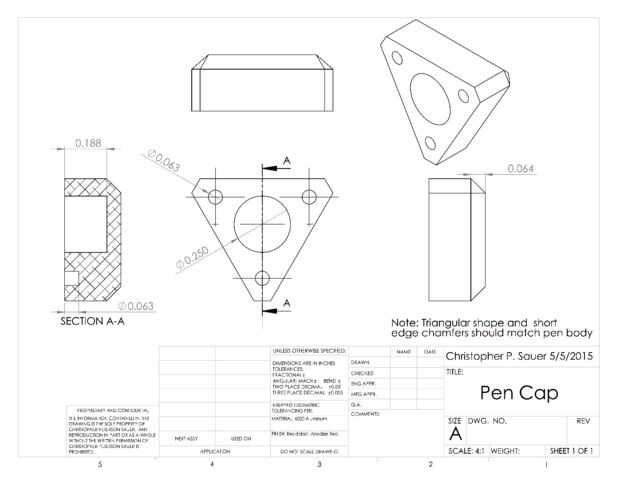

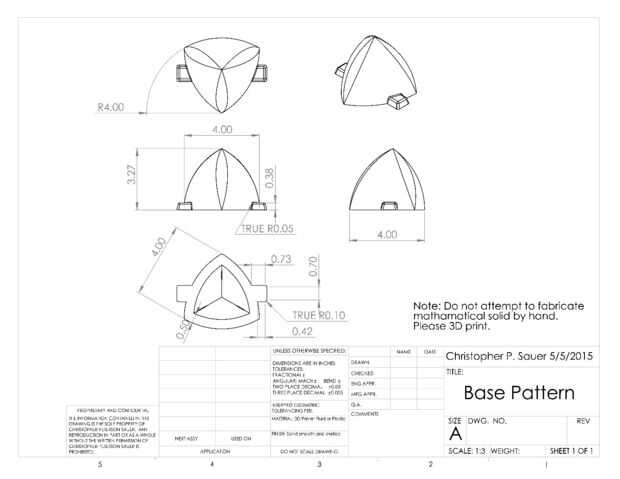

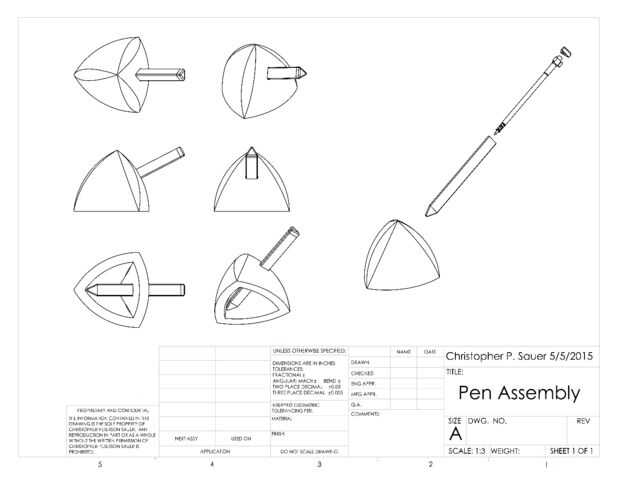

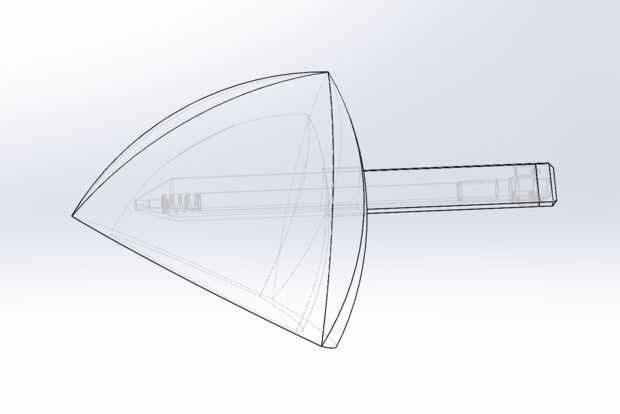

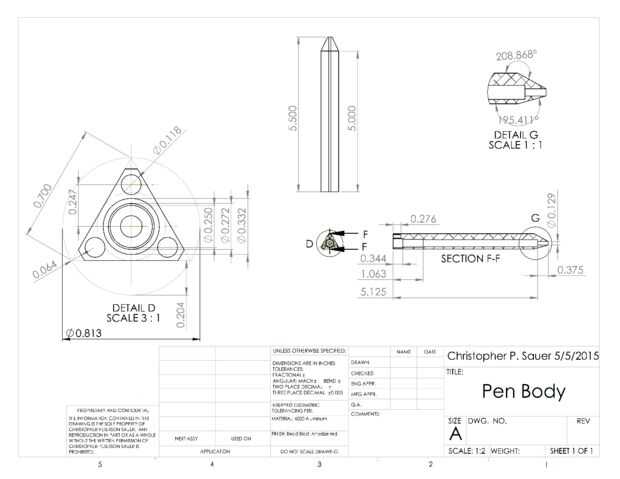

He unido los planes y algunas imágenes de modelos de CAD, por encima de.

Hablo sobre los materiales y requerimientos de equipo en un poco más, pero el lápiz y la parte superior fueron trabajados a máquina de una pieza de barra de aluminio 6020, mientras que la base fue echada de un modelo 3D del impreso.

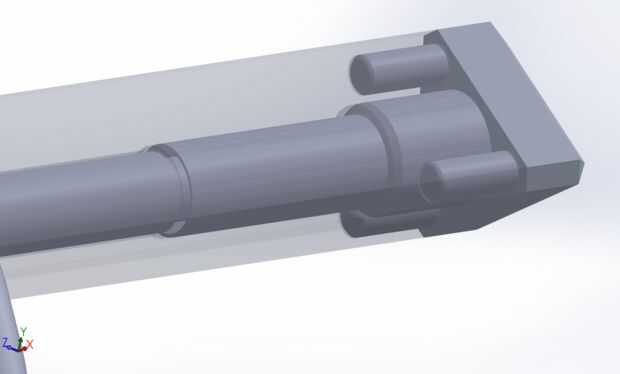

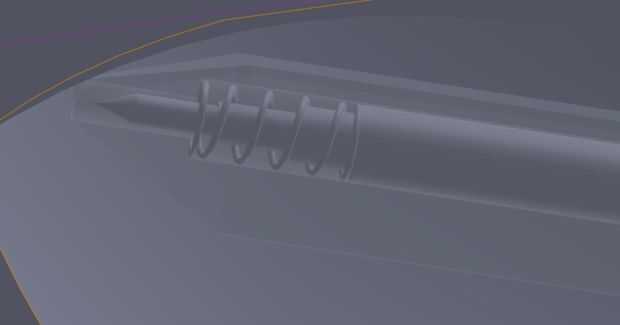

El cuerpo de la pluma se perfora hacia fuera y la pluma del resorte y tinta cartucho sit contra el extremo del agujero del taladro. Recuperado las piezas aprovechables un mecanismo de giro de un lápiz roto. El mecanismo de giro se ajustaron en la tapa y tiene un resorte que sostiene firmemente en el cuerpo de la pluma. Tres pequeñas bolas de 3mm son émbolos Presione en la tapa triangular alineada con el cuerpo del lápiz triangular. En un corral redondo, no importa la alineación--un círculo girado es indistinguible de la original, pero los triángulos parecería extraños si no encajen en su alineación.

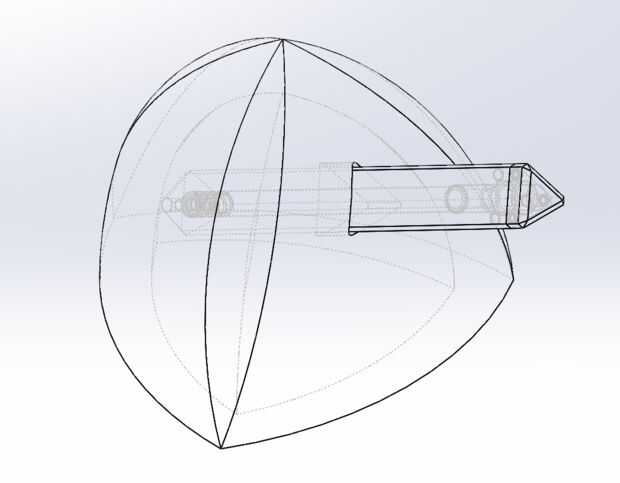

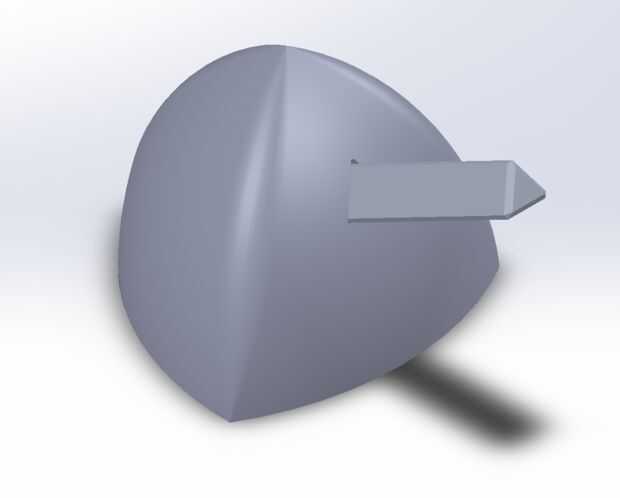

Esta es una animación de SolidWorks para ayudar a ilustrar cómo las piezas interactúan uno con el otro:

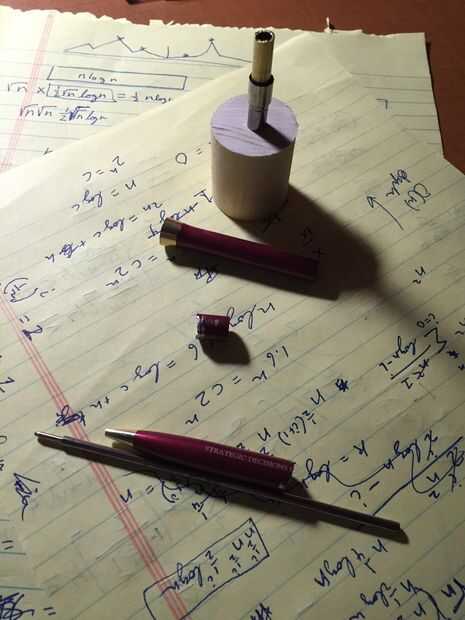

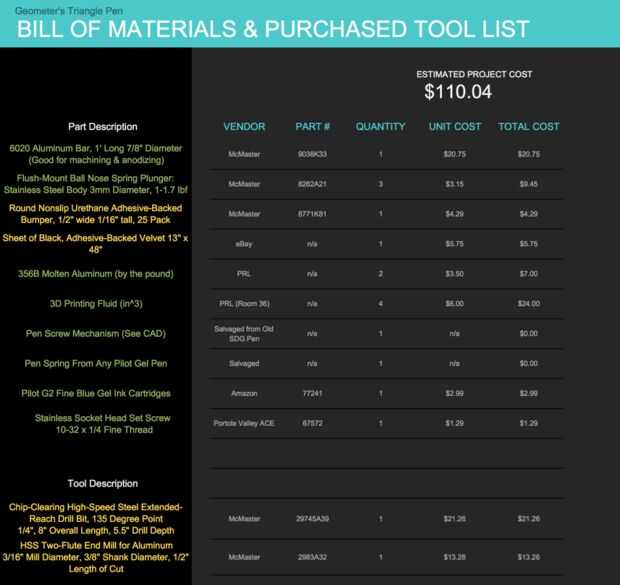

También he incluido una captura de pantalla de la lista de materiales que hizo al comenzar el proyecto, que debe darle un sentido de cuánto los costos del proyecto, qué comprar y dónde comprar las piezas. Para las piezas de pluma, había destripado un lápiz bastante agradable pero roto que yo tenía por ahí en casa. Por favor vea la última foto, si tienes curiosidad.

Como herramientas, usted tendrá acceso a una tienda de casi todas las funciones que tiene suficiente equipo. Aquí está una lista aproximada de los útiles necesarios además de que en la lista de materiales. Es posible que pueda obtener con menos, pero es mejor hacer las cosas bien.

1. Impresora 3D con al menos una 4 "x 4" x 3 "construir área
2. Sierra de caladora y lijadora de husillo
3. Acceso a una fundición o un taller de trabajo de fundición cerca a subcontratar
4. Máquina de la molinería
   1. Tabla rotatoria
   2. Mesa de ángulo
   3. 2 x bloques portaherramientas hexagonal
   4. Collares 2 x 13/16
   5. 2 x molino Prensas
   6. Buscador de borde
   7. Abrazaderas de correa, etc..
   8. bloque de ángulo de 45 grados
5. Torno de metal, herramientas, portabrocas de sujeción rápida para el residuos de mezcla
6. Sierra de cinta metal
7. Lijadora de banda para metal
8. Selección de centro taladros y brocas para taladro, incluyendo tamaños numerados y con letras
9. Acceso a un anodizer y polvo recubridor o la capacidad de hacer esas cosas
10. Granos y chorro de arena

A recorrer la primera base, entonces el cuerpo de la pluma y finalmente la tapa.
