Tres técnicas del circuito usable suave (3 / 3 paso)

Paso 3: Conectar el Hardware a su trazado de circuito

Si eres lo bastante afortunado como hacer un circuito suave utilizando un controlador de Lilypad, esta técnica pueden no ser necesario ya que el teclado está diseñado para ser cosidos derecha en circuitos. Sin embargo, esta última técnica es aplicable a todos los micro controladores, sensores, LEDs y mucho más.

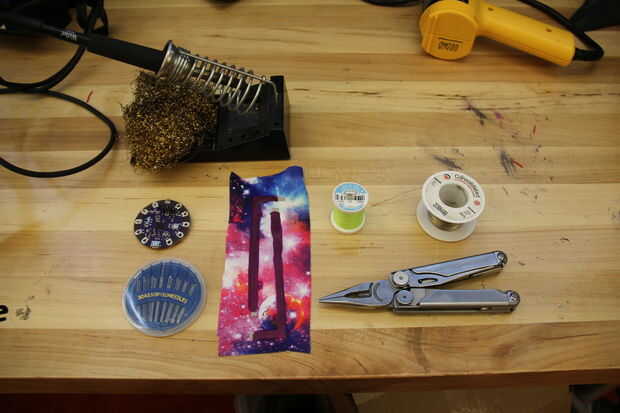

Para esto necesitarás:
-
alicates de nariz de aguja
-alambre
-hilo y aguja
-soldador y soldadura
-un trazado de circuito suave

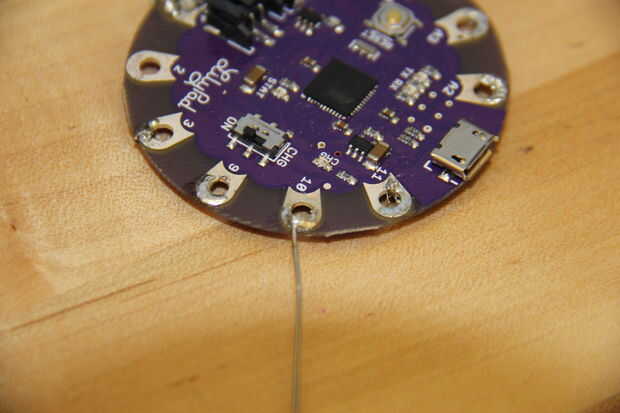

1. tomar un pequeño trozo de cable y soldar a la conexión necesaria.

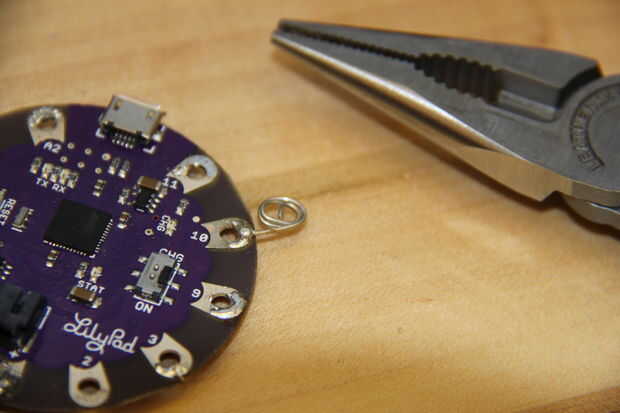

2. use alicates de punta para torcer el alambre en una bobina pequeña. Ser delicado como para ello, o puede ajustar su conexión de soldadura.

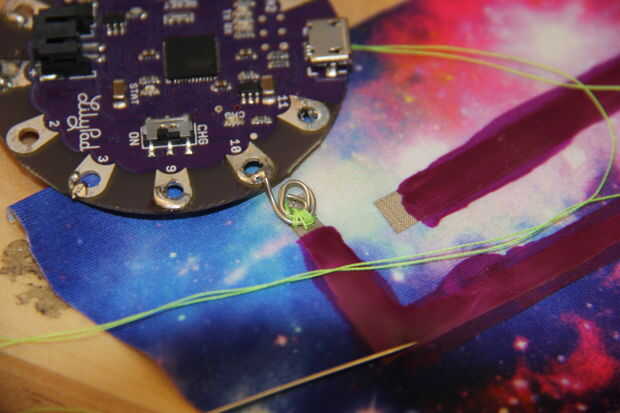

3. ahora puede coser el serpentín directamente encima el camino circuito suave. Crear una conexión sólida entre el hardware y el camino.
