Paso 1: Materiales: piezas de acrílico del corte del Laser
![]()
![]()
![]()

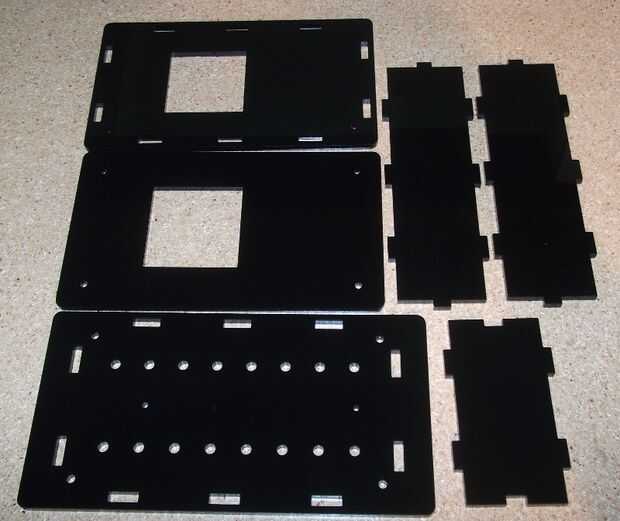

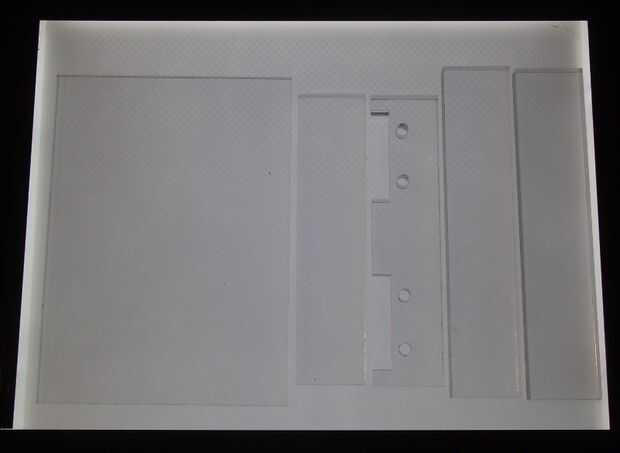

Para la UV transiluminador caja y tapa, descargar el archivo diseño abajo (svg o PDF). Las piezas de los materiales se enumeran en el archivo de diseño del corte del laser. Si no tienes acceso a un cortador del laser, puede enviar los archivos a cualquier servicio de corte laser como
chip. Materiales para corte por láser pueden encontrarse en cualquier proveedor de materiales de acrílico (plástico de McMaster-Carr, Estados Unidos etc) excepto la solacryl (UV-transmisivo) que puede ser adquirido en acrílicos de lazo.
Aprovechar los agujeros en las piezas siguientes:
- 5-40: dos agujeros en la caja lateral con el hueco para el interruptor de encendido

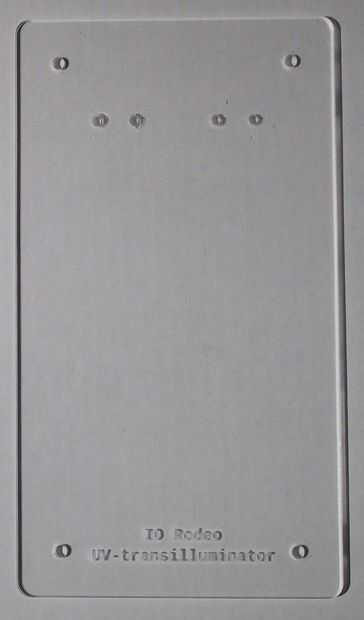

- 8-32: cuatro agujeros en la tapa de solacryl
- 8-32: cuatro orificios en la parte de tapa transparente 0,25" parte para el montaje de las bisagras
- 8-32: dos agujeros en la parte inferior de la caja
Un video de mano para metales de acrílico se puede encontrar aquí:
