Transformadores Flyback - cómo y por qué. (7 / 8 paso)

Paso 7: trucos. Saturación.

Muchos circuitos de flyback en Instructables, o preguntas frecuentes de ellos son "¿por qué mi transistor de conmutación del derretimiento"? Necesita saber que un transformador flyback funciona a frecuencia de línea - rapidez ¿analiza la viga?

Por lo general, sería ~ 64kHz en un monitor de 1024 x 768.

Así que, ¿por qué no más lento?

SATURACIÓN.

???

Al igual que un circuito eléctrico, donde dice que un voltaje crea una corriente: I = V/R, hay circuitos magnéticos, donde decimos B = uxH. B se llama densidad de flujo y sus unidades son más probable mT en Teslas (T) o UT.

H es la intensidad de campo y su relacionados con actual por N (número de vueltas de alambre) x I (corriente)

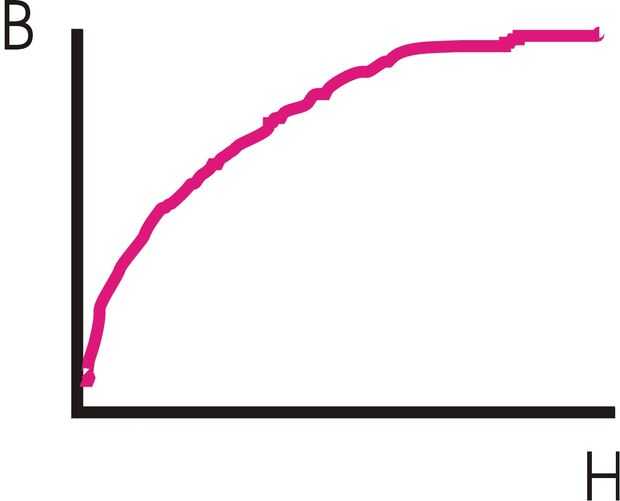

A diferencia del circuito eléctrico, hay un límite máximo de H un material puede soportar y todavía darle más B. Esto se denomina "Densidad de flujo de saturación"

La tasa de reducción de la corriente es fija por dos cosas: el voltaje de la impulsión y la inductancia del primario.

La inductancia está dada por la fórmula L =l x n2

B apoya la inductancia del dispositivo. Mientras B puede aumentar, crecimiento es restriced por L.

V = L di/dt.  - o el voltaje en la bobina es restringido por la L y la tasa de cambio de la corriente en la bobina

También podemos decir que V = phi n d/dt - o la tasa de cambio del flujo en la bobina es proporcional a la tensión a través de él, pero phi de flujo se relaciona con B por phi = B x área de la base. B es una propiedad de clave.

Funcionamiento del Flyback se ajusta cuidadosamente para estar en la parte no saturada de la curva.

¿Qué sucede si el núcleo se satura?

NO TIENE NINGUNA INDUCTANCIA.

¿Qué sucede entonces?

Lo que limita la corriente???

NADA limita la corriente, aparte de la resistencia de la bobina y el interruptor!

Por lo tanto, aplique un voltaje para demasiado largo a la base y el flujo se eleva más allá de la saturación... y decir adiós a su transistor de conmutación.
