Controlador de transformador flyback de 2n3055 para principiantes

Intro:

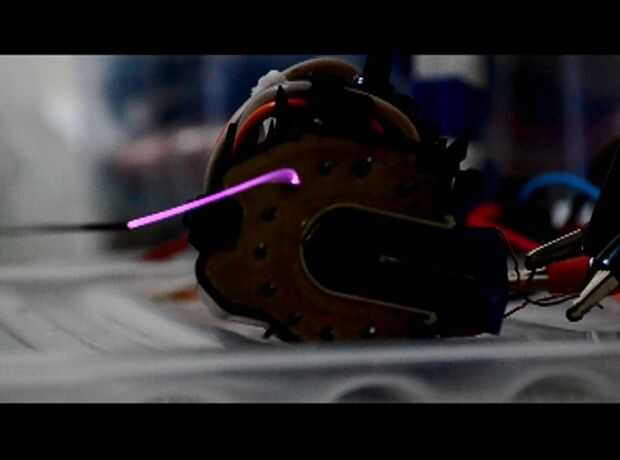

Este instructable le mostrará cómo hacer un circuito driver barato y simple para arcos de alto voltaje de un componente llamado un transformador flyback.

Un transformador flyback, a veces se llama un transformador de salida de línea se utilizan en mayores monitores CRT televisores y computadoras para producir el alto voltaje necesario para alimentar el CRT y el arma de electrón. También tienen otros devanados auxiliares incorporadas que los fabricantes de TV para alimentar otras partes de la TV, por lo que se adaptan generalmente por los fabricantes.

Para el alto voltaje experimentador que se usan para hacer arcos de alto voltaje, que es lo que esta instructable le mostrará cómo hacerlo con pocos componentes electrónicos simples.

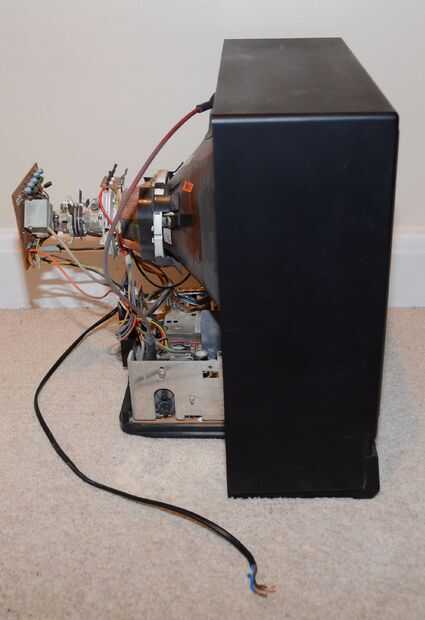

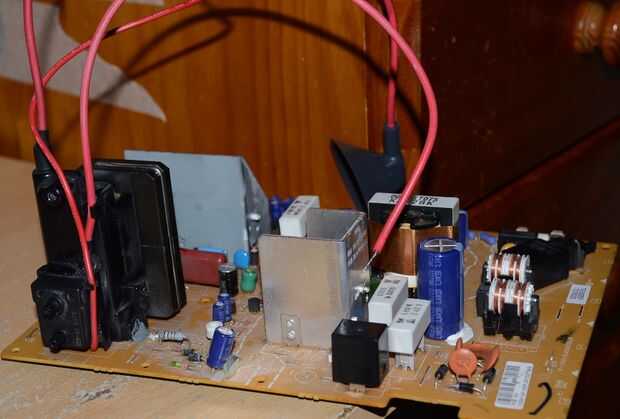

Usted puede conseguir transformadores flyback de monitores CRT antiguos y TV. Ellos son los que tienen un gran chasis. También hay otros instructables en este sitio web que muestra cómo sacar el chasis y la placa de circuito.

Descargo de responsabilidad

Yo soy de ninguna manera responsable si equivocamos con este circuito. Si lío usted tiene nadie a quien culpar sino a sí mismo.

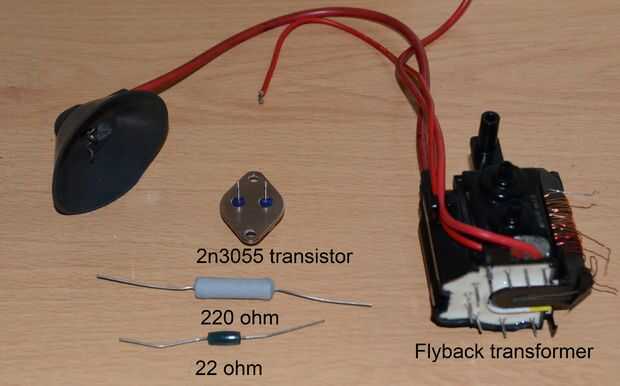

Lo que se necesita:

1 transformador de x Flyback

1 x 2n3055 transistor + disipador de calor

resistor de 1 x 220 ohm 5 vatios

resistencia de 5 vatios de ohm 1 x 22
(Nota: los valores de resistencia no tienen que ser exactos. Decir si tuvieras un 33 ohm y una resistencia de 200 ohm todavía trabajan bien para este circuito).

Algunos alambre esmaltado de alambre de magneto, campana de un solo núcleo también funciona bien para las bobinas primarias y retroalimentación.

Un diodo rápido. Aunque esto no es necesario para que el circuito de trabajo, protege el transistor de picos de emf trasero y puede ayudar a prolongar la vida del circuito. Sólo usé uno que encontré en el tablero de la TV pero el UF4007 es fácil conseguir en tiendas de electrónica Si se desea comprar uno.

+ Alguna manera de conectar los componentes
como cocodrilo recortado cables o alambre y soldadura de.
