Transformación de la antigua impresora troqueladora automática (2 / 5 paso)

Paso 2: Taller Hardware

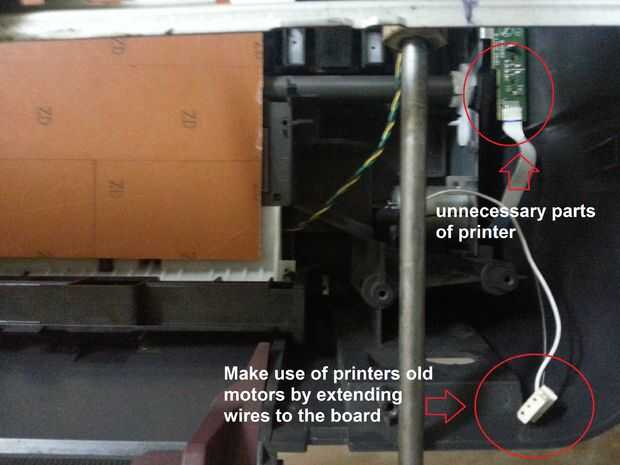

· Limpia la impresora primero tener papel en mecanismo y transporte movimiento mecanismo sólo parte son inútiles para nosotros

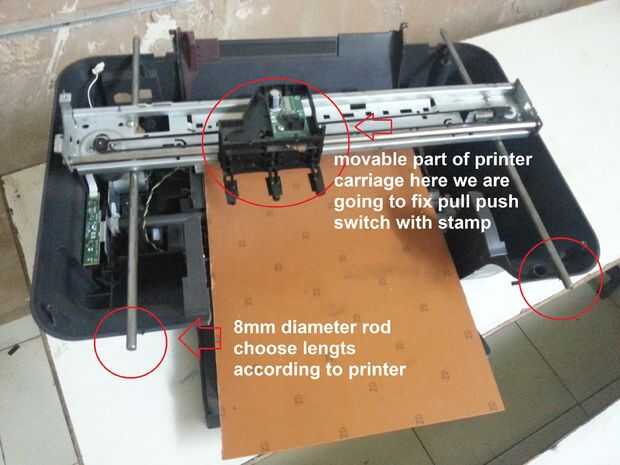

· ahora hacer H puente en sus pilares de impresoras con la varilla de metal de 8mm para obtener movimiento al carro en el eje vertical

· pegar las varillas con pegamento o se puede arreglar haciendo un agujero en el cuerpo de la impresora pero estar alerta mientras la altura de ese puente en H de varillas de fijación debe mantener suficiente espacio entre papel resto plataforma y carro

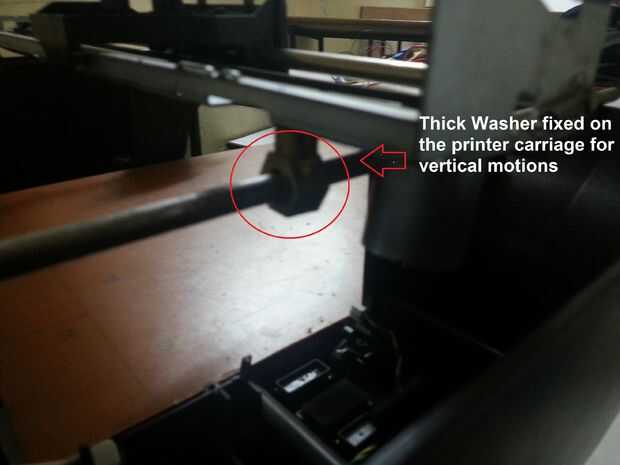

· Ahora toma esa Arandela gruesa y arreglarlo en el carro con el tornillo y las tuercas en la misma medida Dónde está la diferencia entre dos barras.

· Ahora poner barras de puente H en esa lavadora y arreglar puente H de impresora, intente que sea moverse en posición vertical hace uso de aceite para reducir la fricción

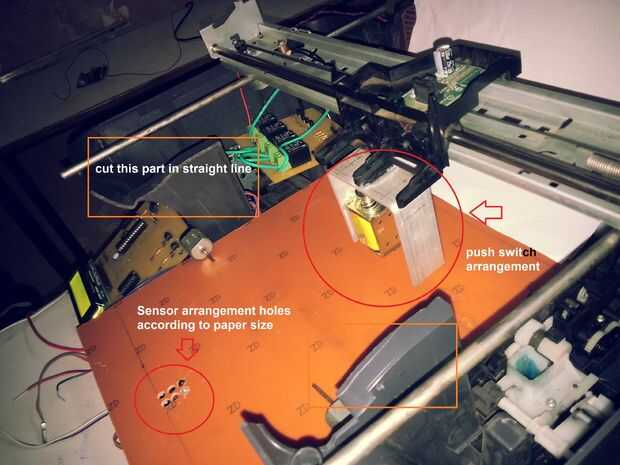

· Tomar cartón o plástico de tamaño A4 para plataforma de resto de papel y hacer agujeros en ella para ajustar la disposición de sensor

· antes de fijar que el servomotor de tomar micro plataforma primero ajusta la posición del eje del servo es de 0 grados y el pegamento bajo esa plataforma para que cada vez que damos comando a papel a servo debe levantar la plataforma en algunos grados y toque la plataforma de papel para papel de motores

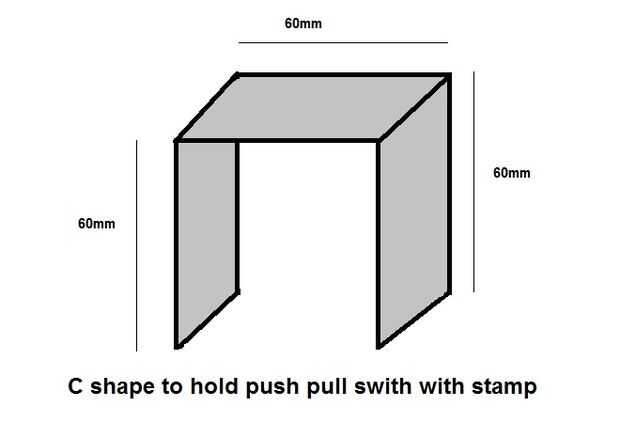

· Ahora la curva tira de aluminio en forma de m m C 60 60 X 60 mm X como se muestra en la imagen

· Corregir esa forma de C en el carro y pegar interruptor de vaivén en él

Arreglo mecánico se acaba
