Transformables ampliado parte de la mesa de trabajo 1 (1 / 2 paso)

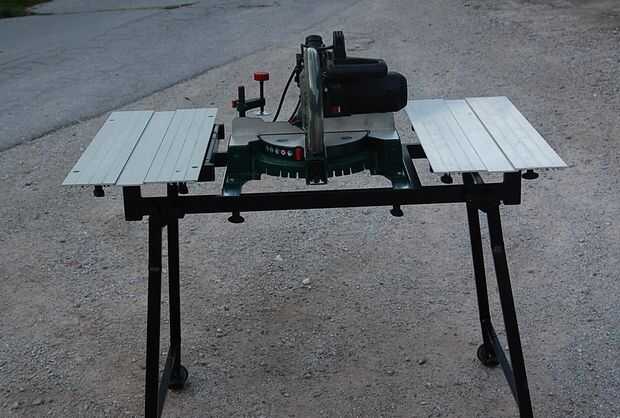

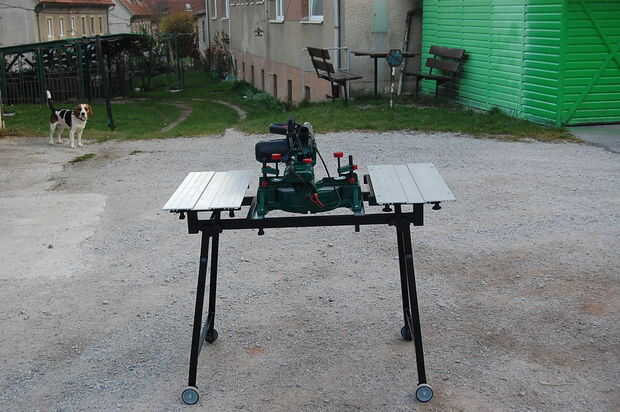

Paso que 1: 2.1 Sierra

2.1 Miter saw

Material:
2 x perfil angular 20 x 40 x 405 mm, 2 mm de espesor
4 x tornillo M6 x 40 mm
12 x tornillos M6 x 60 mm
16 x tuercas M6
4 x arandelas para M6

Fabricación:

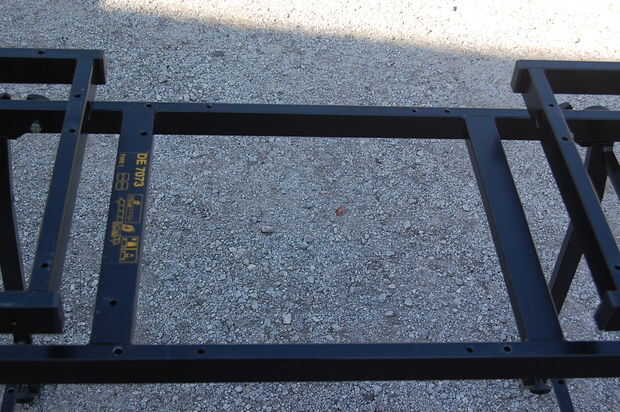

En primer lugar, decida cómo desea establecer en el Banco de trabajo.

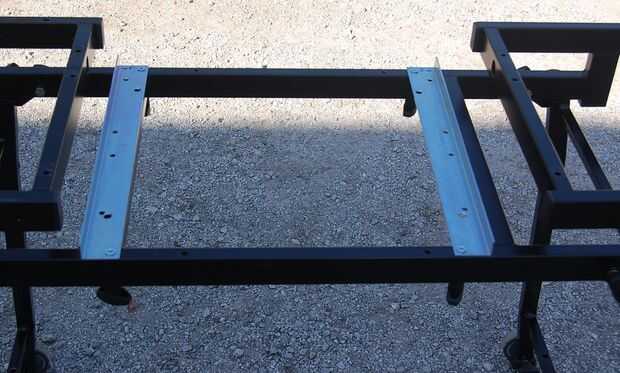

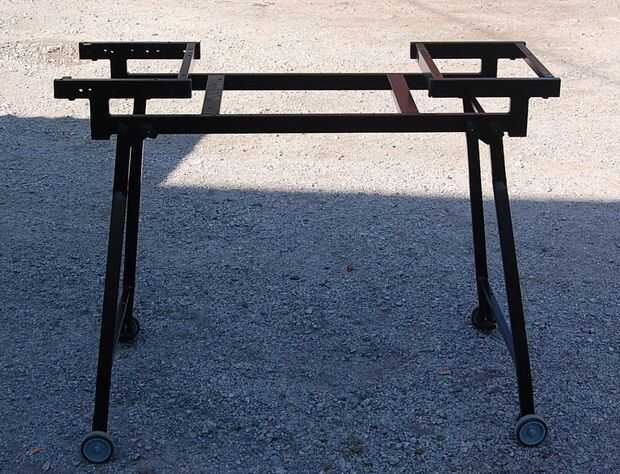

Poner los perfiles en el Banco de trabajo.
Marque los orificios de montaje del perfil y sujete la sierra.
Perfore agujeros Ø 8 mm.

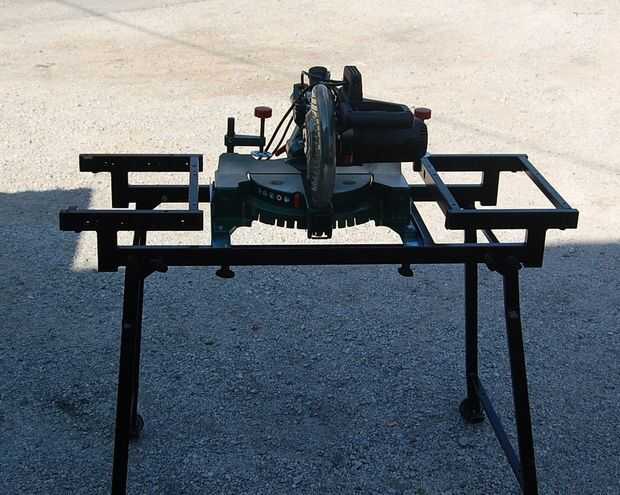

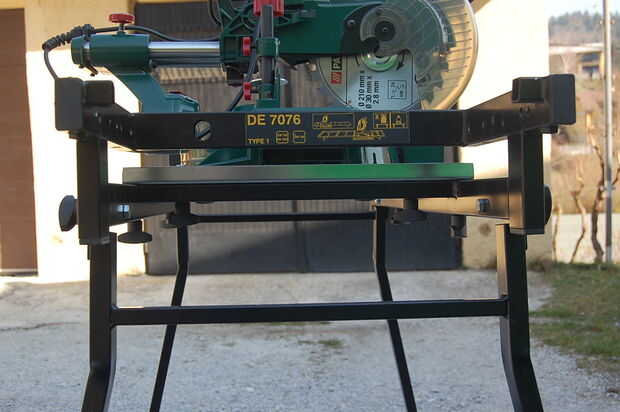

Inserte los tornillos M6, el perfil y la sierra con tornillos M6.

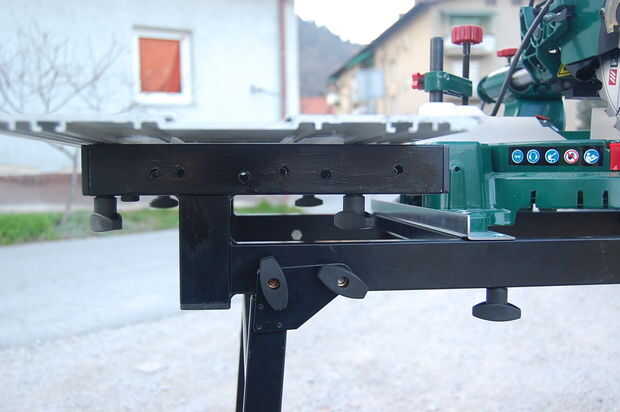

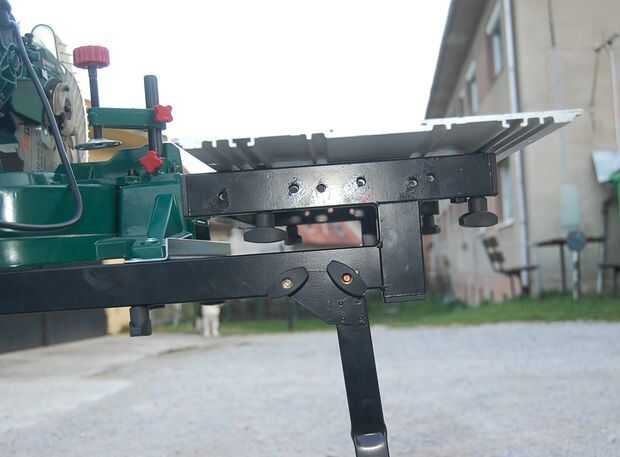

Marque los agujeros en ambos lados para el montaje de los paneles sobre la mesa Al.
Taladre lo agujeros 4 + 4 fi 8 mm para la fijación de las placas de Al.

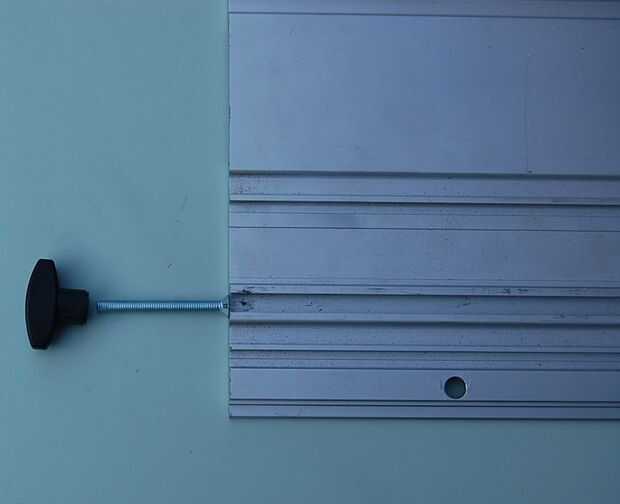

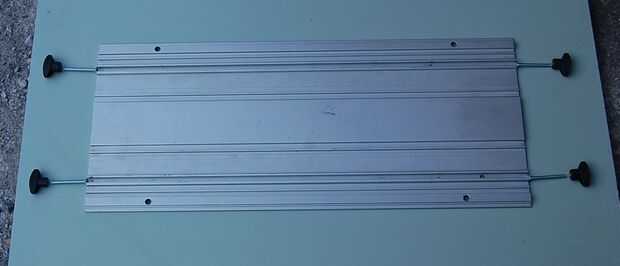

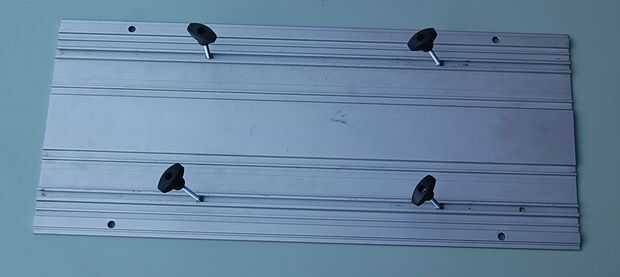

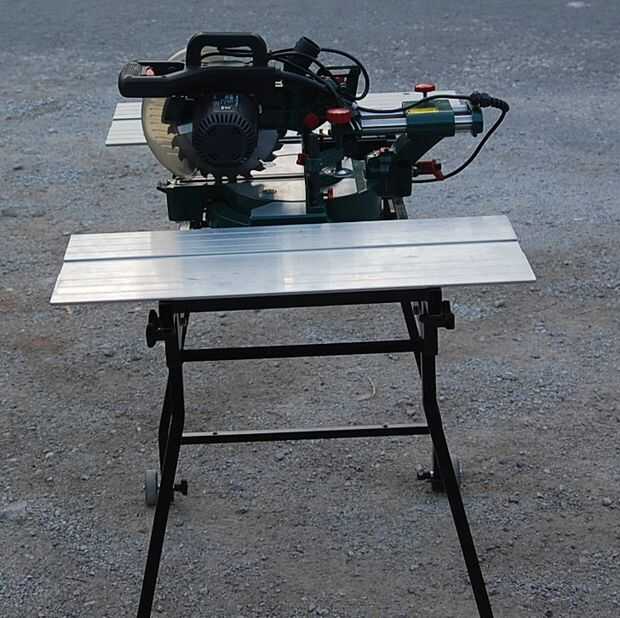

Los paneles montan con tornillos M6 y tuercas de mariposa.

Nota: La sierra, los paneles y perfil tienen la posibilidad de rapidez de montaje o desmontaje. Las tuercas pueden ser fijo o desmontadas de mano - sin llaves. Para el procesamiento posterior de la mesa de trabajo tienes que desmontar la sierra, perfiles y placas de Al. Use la sierra iba sólo de vez en cuando. Si está utilizando la sierra constantemente, necesita cambiar el diseño si usted quiere mantener todas las funciones de la mesa.
