Transformables ampliado parte de la mesa de trabajo 1 (2 / 2 paso)

Paso 2: 2.3. Sierra circular

2.3. Circular saw

Material:

1 placa de x con un agujero de la hoja de Sierra
2 x angular sección 20 x 40 mm para una fijación y estabilidad adicionales
8 x tornillos M5 x 20 mm
8 tuercas de x M5
8 x arandelas para M5
4 tornillos de x M4 x 15 mm
4 tuercas de x M4
4 x arandelas para M4
8 x protectores PVC de neumáticos
4 x tornillos M6 x 60 mm
4 x tuercas M6

Fabricación:

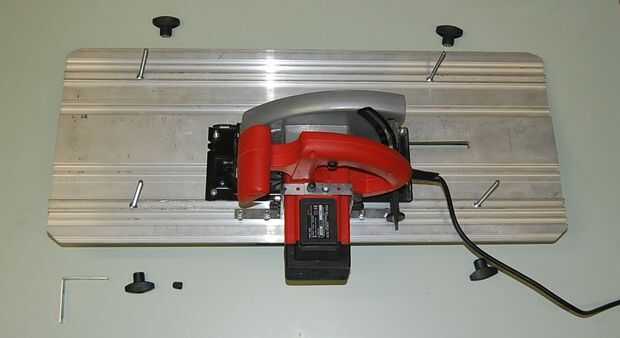

Coloque la sierra en la posición deseada sobre la placa Al.
Fijarlo con abrazaderas.

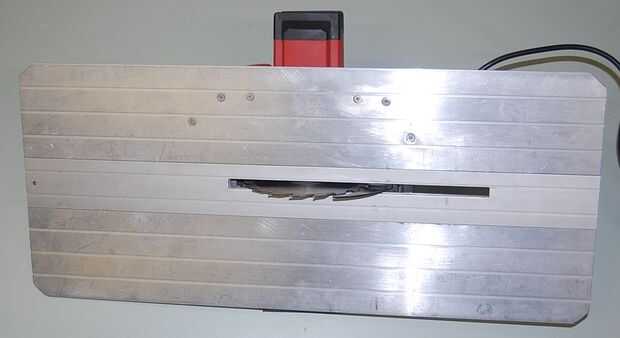

Compruebe la posición de la hoja de sierra en la ranura (paralelismo y perpendicularidad respecto).

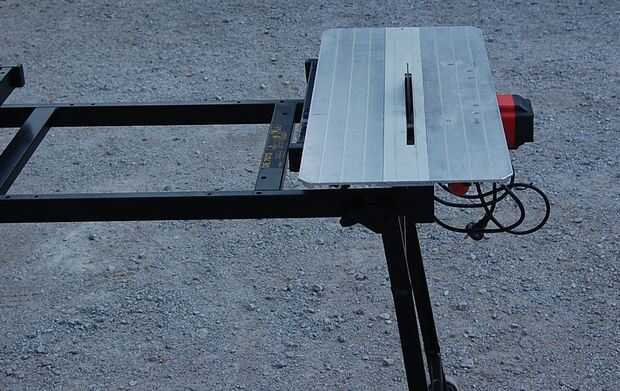

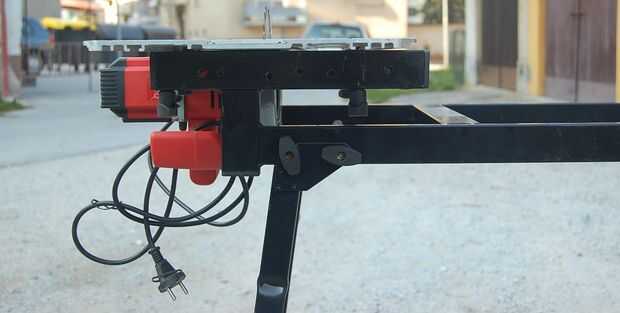

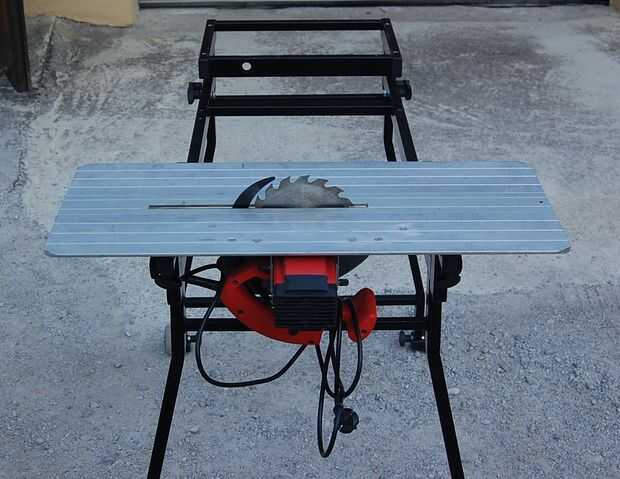

Coloque la sierra en la placa en la posición deseada sobre la mesa, asegúrese de que está en el centro, así que hay bastante lugar para una sierra y el cable eléctrico.

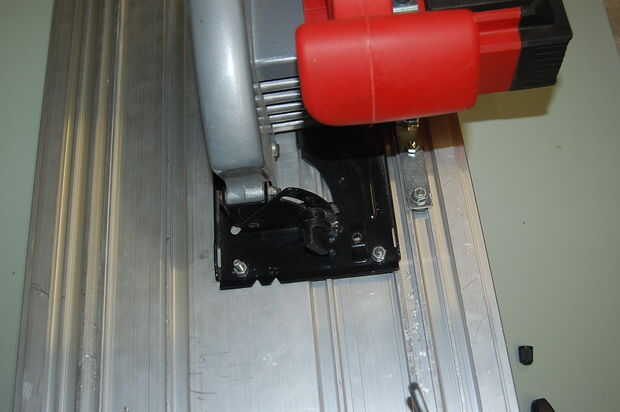

Perfore agujeros en el panel de la placa del para la fijación de la hoja de sierra y sierras.

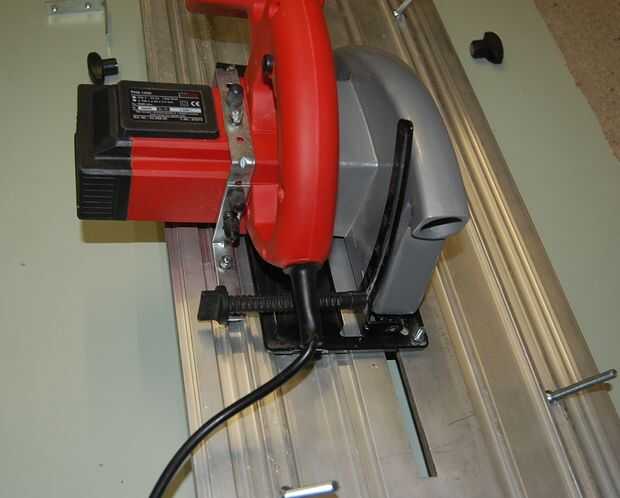

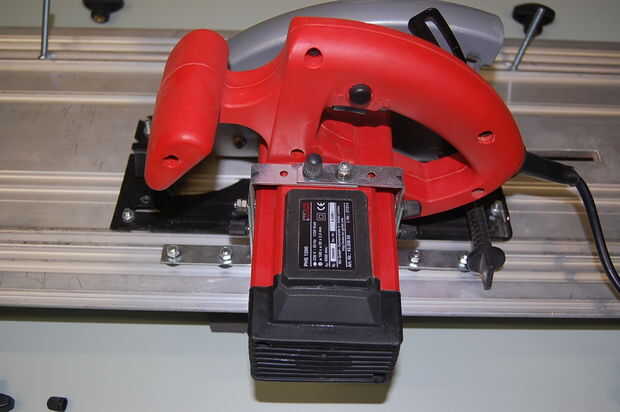

Sujetar la sierra con tornillos a la placa y ponerla en la posición deseada en la mesa de trabajo.

Nota: Busque de paralelismo y perpendicularidad respecto de la hoja de sierra con chavetero. También tienes que probar hasta qué punto la parte de la sierra con el estator de baja. Hacen a mano. Porque se desea que la hoja de sierra para ser totalmente fija y perpendicular a la placa, tienes que solucionarlo con otro 4 esquinas. Esta encarnación está diseñado para el corte general, plana. Si desea cortar en un ángulo, es necesario hacer un pequeño cambio.
