Paso 4: construcción
Así después de probar el código es tiempo de poner toda prueba configuración permanente. He utilizado FQP50N06 MOSFET de canal N para amplificar la señal PWM de Arduino el pin 3.

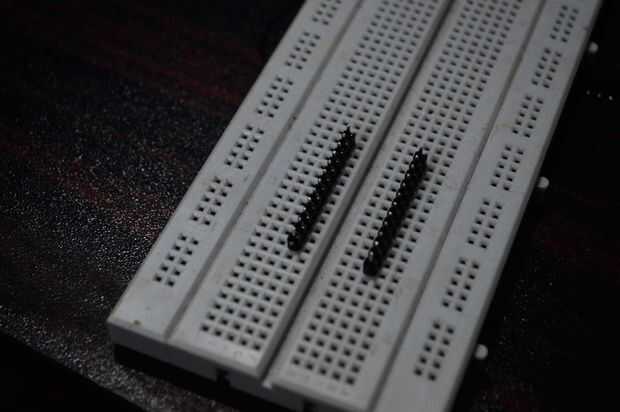

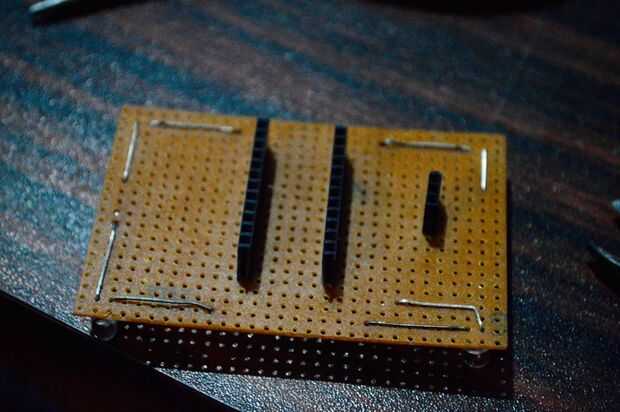

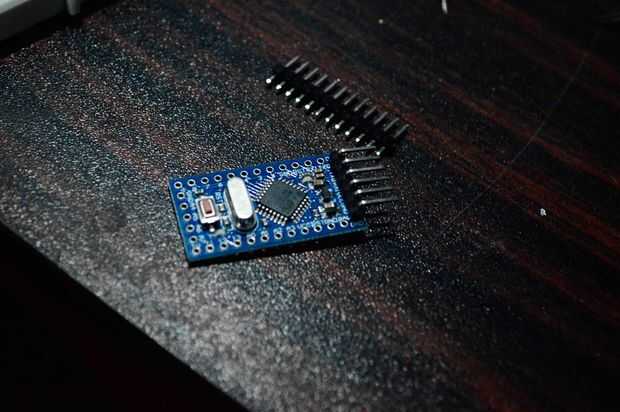

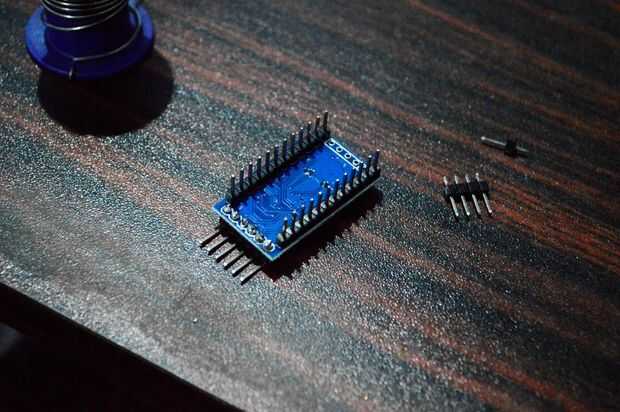

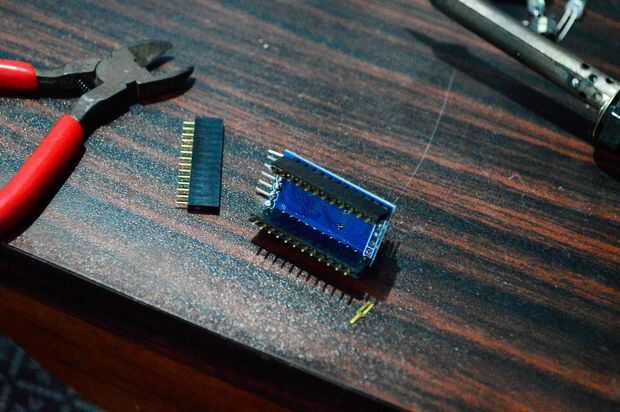

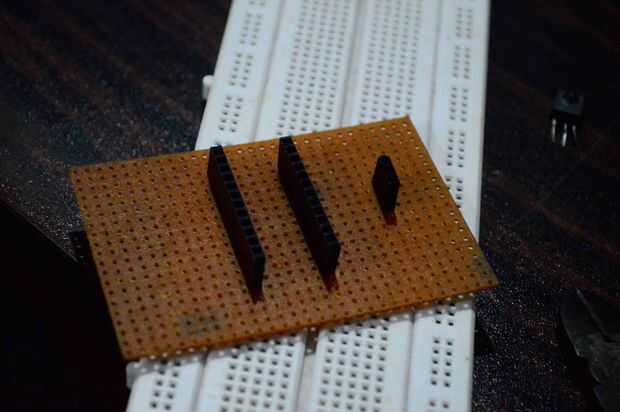

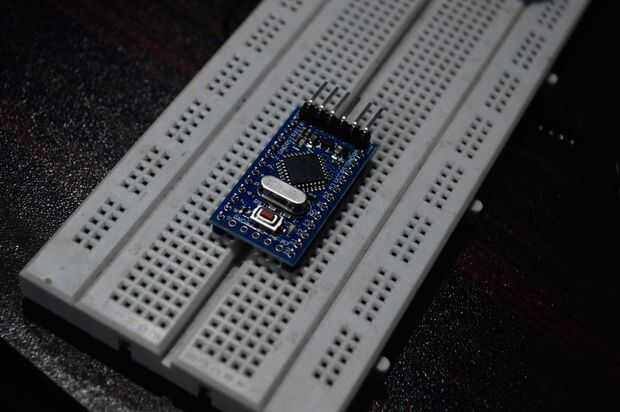

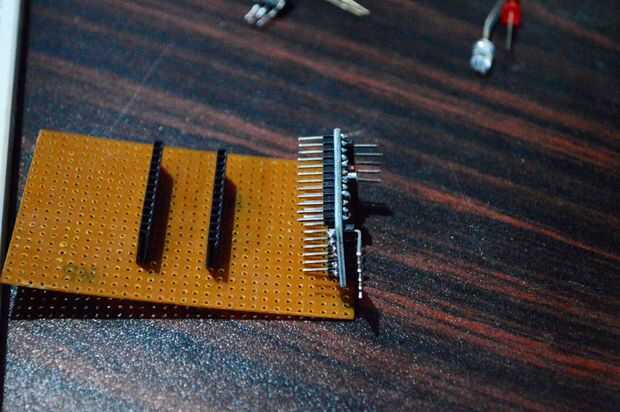

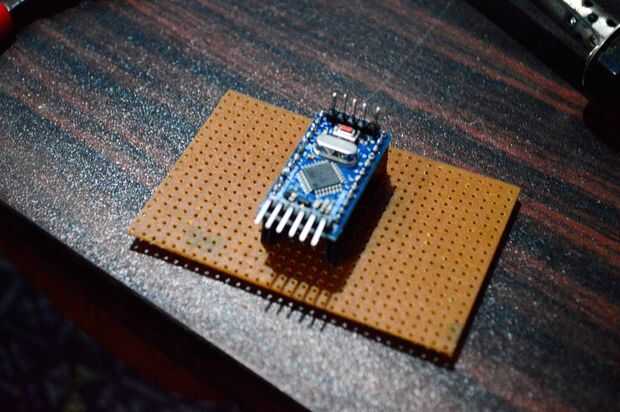

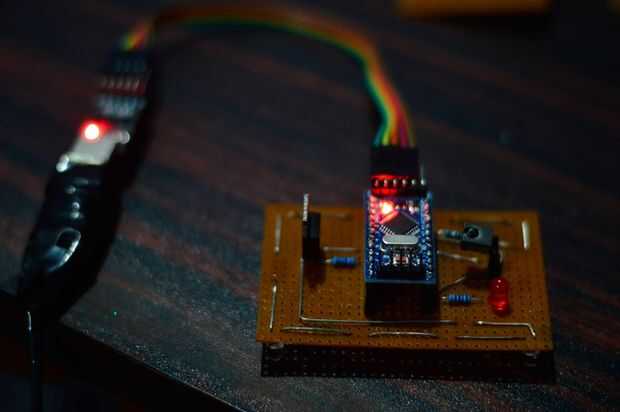

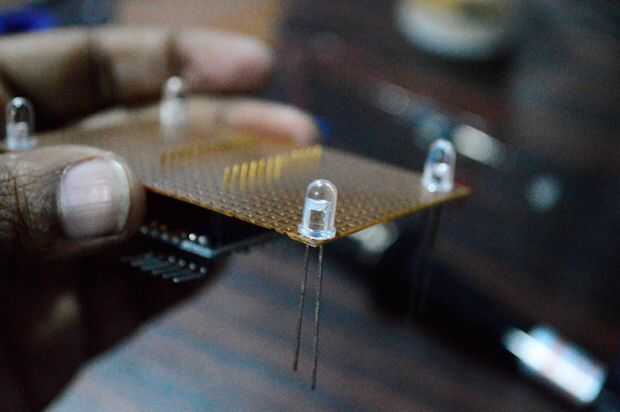

He utilizado cabecera hembra para montaje Arduino el perfboard que puedo quitar el Arduino si algo va mal en el futuro.

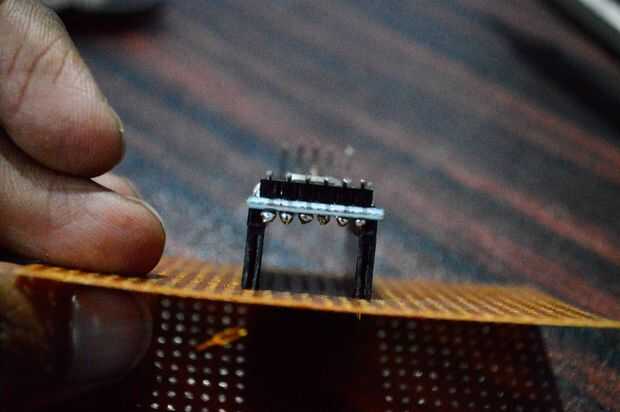

No confío en sensor ya es segunda vez que estoy construyendo este proyecto, así que estoy re usando el mismo sensor para 3 veces. Así que estoy usando headers hembra para montar el sensor, por lo que se puede sustituir cualquier momento. También puede ser útil extender el sensor en caso de necesite cualquier ajuste.

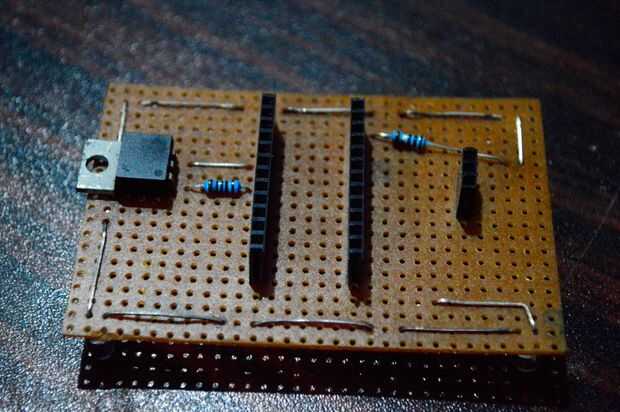

Pines digitales del Arduino sólo pueden manejar 40mA y no tengo ningún transistor que puede manejar el consumo de corriente 500 mA para el grupo de LED, así que decidí utilizar un MOSFET de canal N para amplificar la señal PWM de Arduino el pin 3.
Si el LED está por debajo de 40 mA que puede conectar directamente al pin digital de Arduino añadiendo resistencia de 220ohms.

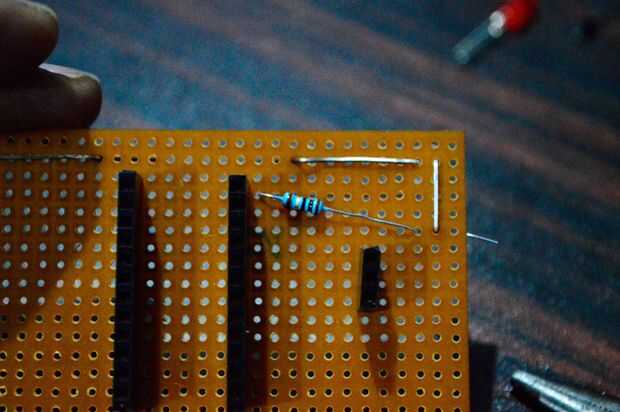

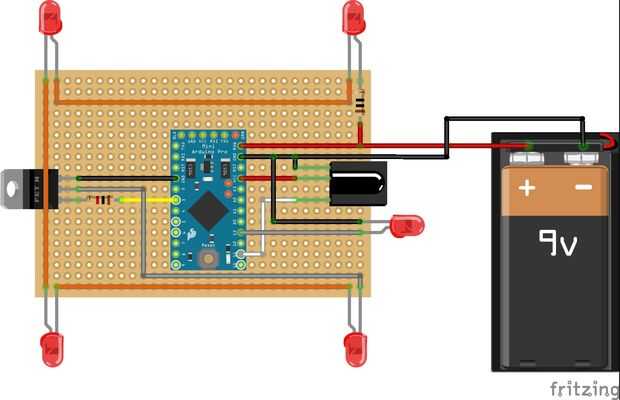

Diseño el diseño en fritzing y seguido los esquemas de la soldadura a un perfboard.

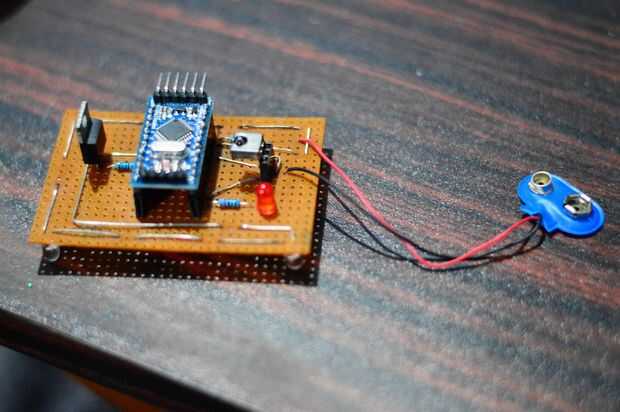

Para propósito de portabilidad estoy planeando usar batería de 9v para alimentar el dispositivo mediante la conexión al pin crudo de Arduino pero me preocupa que las de LED de alta potencia puede drenar la batería rápidamente. Lo primero se utilice este aparato con batería y marcan la vida de la batería si es razonable que continuará utilizando en batería de lo contrario se cambiará a un adaptador de pared de alrededor de 9 voltios. Así que también he añadido dos clavijas macho puente a tablero para conectar los cables positivos y negativos constituyen fuente de alimentación.

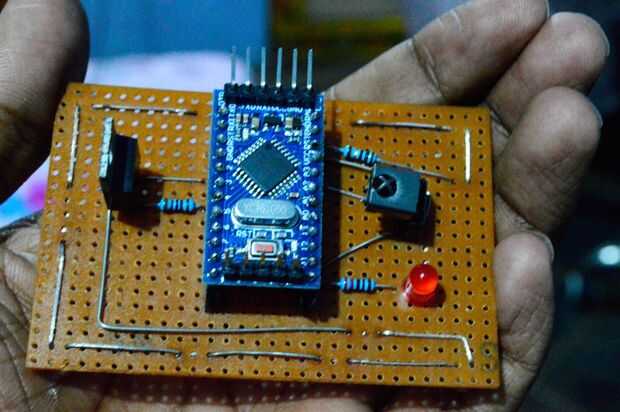

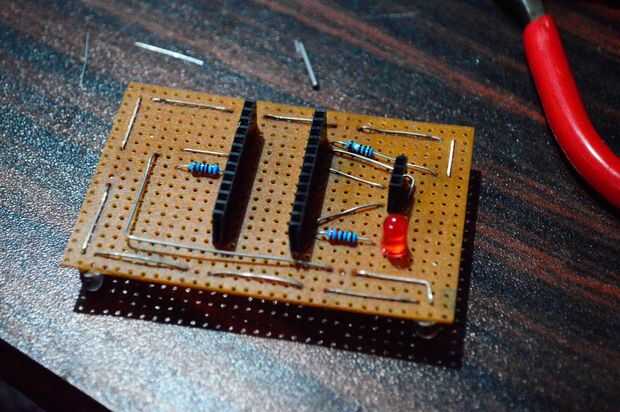

También he añadido un led con resistencia de 220 ohm para indicar la actividad de arduino, puede aceptarse la siguiente pulsación de tecla después rojo está apagado.
Este proyecto puede ser reconstruido para cualquier configuración, simplemente modificando los códigos y si condición en el código de Arduino.
Ahora debo encontrar buen recinto para todo muy bien.
