Tradicional Cruz maquinilla de esquí del país (1 / 6 paso)

Paso 1: Paso 1 el marco y enganche

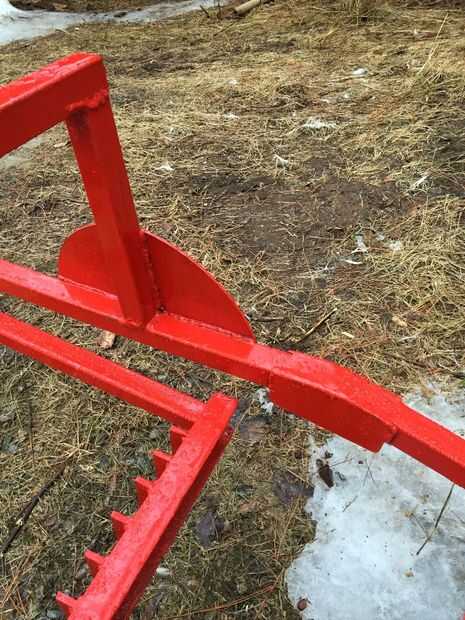

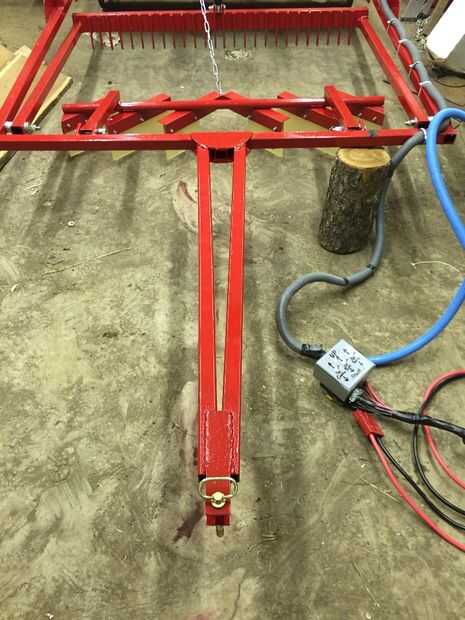

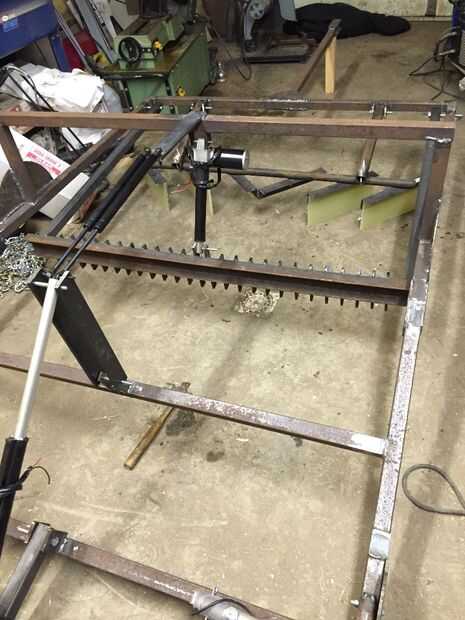

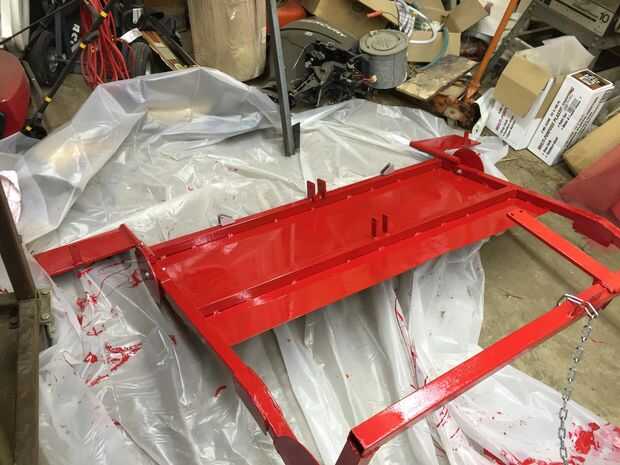

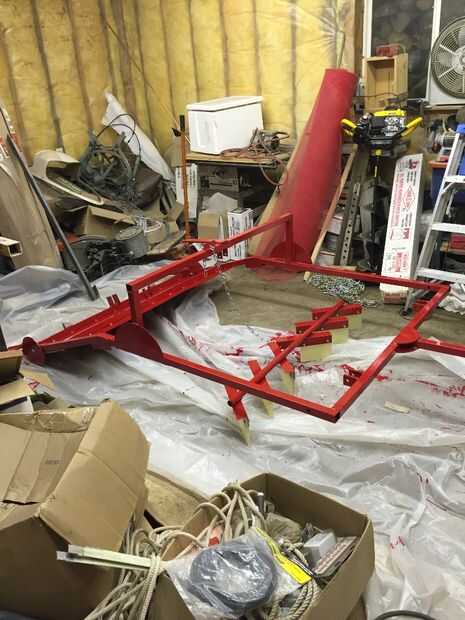

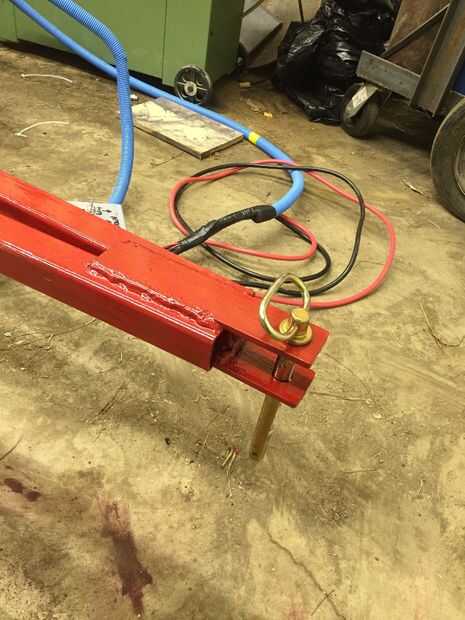

El marco se construye de 1/8 en tubería cuadrada de espesor de 1 1/4 de pulgada. En general el marco rectangular mide 60 ancho en 87 largo. Hay un ángulo de 20 grados (reforzado con refuerzos en ambos lados) situado 54 pulgadas desde el borde de ataque que significa los últimos 33 en ángulos hacia abajo. El ángulo de 20 grados compacta la nieve antes del perseguidor del ajuste de la pista. Tres travesaños 57 largo son soldados en el frente, la parte trasera y 18 en la parte posterior. Hay 24 X 60 en la pieza de refuerzo de acero de calibre 14 soldada a la parte posterior del marco. Esto agrega peso a la espalda para mejor compacta la nieve y sirve como soporte para un 18 en X 60 en poliuretano 1/4 de hoja para permitir que el compresor se deslice fácilmente sobre la nieve. El poli se une a la parte inferior del bastidor con 1/4 en self tapping tornillos y 1 1/4 en las arandelas de defensa espacian 6 en. Pestañas verticales con 1/2 en los agujeros se sueldan con autógena en el centro del bastidor del respaldo y la Cruz 18 en la barra de la parte posterior. El conjunto de sujeción tracker y pista concederá a estas fichas. El enganche se hace de dos 40 pulgadas largos trozos de tubería cuadrada de 1 1/2 pulgada con un tirón simple espiga de acero de 1/4. Empecé con una sola pieza pero añade a un segundo después de que golpeó un árbol y había doblado el brazo de enganche único. Hay 12 en alto arcos situados 41 1/2 pulgadas desde la parte delantera. El arco tiene lengüetas para sujetar uno de los actuadores lineales para levantar la barra de acondicionado. El accesorio del arco está reforzado con un refuerzo semicircular.
