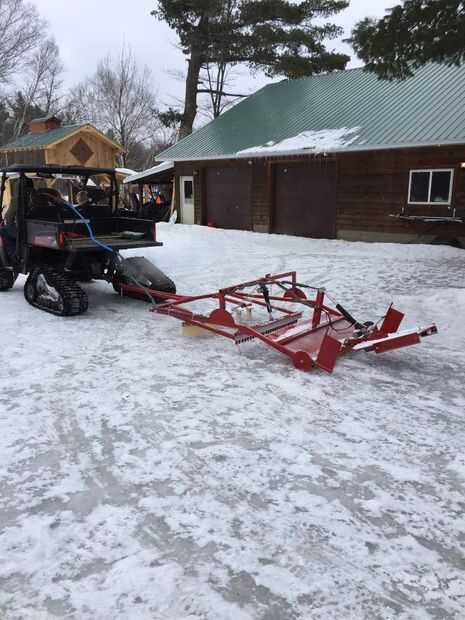

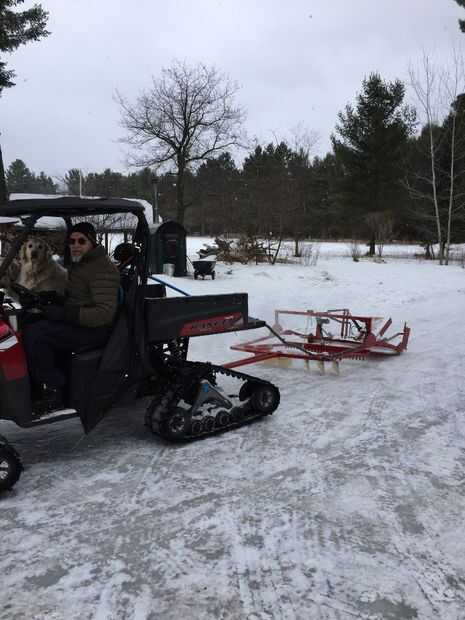

Se trata de una maquinilla de acero esquí para establecer una pista para x país esquí tradicional (es decir, no skate Ski) diseñado para ser tirado detrás de mi seguimiento XUV. También podría tirado detrás de una moto de nieve, aunque pesa alrededor de 350 libras, por lo que tendrías que usar una moto grande y potente. Para hacer el recortador necesita un soldador (tengo una pequeña unidad de MIG Miller) y conocimientos básicos de soldadura. También se necesita un taladro para perforar los agujeros para colocar los distintos componentes y algún tipo de herramienta de corte de metales (un metal tronzadora, sierras, soplete de oxiacetileno o una sierra de sable con una hoja para cortar.) La maquinilla consiste básicamente en un marco cuadrado tubular rectangular 1 1/2 pulgada con una extensión de enganche largo de 4 pies en la parte delantera y un 1 ft alto Arca mitad de camino hacia atrás que permite subir y bajar una barra de acondicionamiento de la nieve. Dentro del marco rectangular, en la parte delantera, es un bar de reunión de nieve con bisagras, detrás de la nieve reunión bar es un bar acondicionado con bisagras y en la parte trasera es un compactador de nieve ángulo. Abisagrar el centro trasero del bastidor rectangular es una pista que corta dos surcos en la nieve para los esquís. La parte de atrás 33 en el rectángulo es ángulo hacia abajo a 20 grados con respecto a la parte delantera 54 en brindar compactación de nieve. El setter de pista puede flotar a través de depresiones en el camino porque tiene dos amortiguadores de gas 100 libras para proporcionar presión. En la parte trasera del rectángulo en cualquier lado son dos "alas" que se utilizan en bajadas/subidas para ampliar los senderos de arenque deshuesado o snowplowing (el tracksetter se levanta cuando grooming hills para que le arreglen plana). Las alas tienen mensajes que aceptan ruedas opcionales para el transporte en tierra firme (para almacenamiento de verano). La altura del recolector de nieve es establecer manualmente mediante una cadena. El bar acondicionado, el setter de la pista y las ruedas de las alas son operadas remotamente desde la cabina XUV usando actuadores lineales 12V alimentado. Costo total del proyecto era aproximadamente $800, $300 de los cuales era el costo de poliuretano de alta densidad para el compactador de nieve, nieve reuniendo las paletas y los esquís y base en pista setter, $200 para el acero en una yarda de acero usada, $300 para el heavy duty 650 lb actuadores lineares de la herramienta norte, fusible panel, caja de control, cables, tuercas, pernos , self tapping tornillos y pintura. El poliuretano de alta densidad es lo que toca la nieve. Es caro pero resbaladizo y excepcionalmente durable. Si el costo es un problema podría renunciar el poliuretano y usar hojas de plástico como alternativa, como niños trineo material o sólo cera acero pintado.
Lista de materiales:
Acero
1/8 en tubería cuadrada de 1 1/2 pulgada - 55 pies (marco, enganche, arco, acondicionado bar, bar de reunión de snow y tracker)
canal 48 en x 3/ 8 en U (acondicionado bar)
1/4 de barra en 1 - 12ft (acondicionado bar los dientes)
1 1/4 en tubo-5 ft (bar de encuentro de la nieve y las bisagras de ala)
varilla en 1 - 2 pies (bisagras de ala)
3/8 en la placa de 6 X 12 in - 2 piezas (alas)
9/16 en barra - (la rueda se monta en las alas) de 12 pulgadas
1/4 x 1 1/2 en la barra - 9 ft (puntos de articulación y sistema de descarga de gas para tracker)
24 x 60 en 14 calibrador de hoja de acero (compactador de nieve forro)
20 x 25 en 1/4 en acero (tracker)
1/4 de x 2 en la barra - 4 pies (borde frontal del perseguidor, los interruptores de nieve delante de esquís en tracker)
1 1/2 pulgada 1/8 de grueso del hierro de ángulo (paleta de recolector de nieve monta, antideslizante lados en tracker)
4 - redondo 1/4 6 pulgadas en acero (refuerzo refuerzos y guías de seguimiento)
Poliuretano de alta densidad
1/4 en espesor 18 en x 60 chapa (compactador de nieve)
1/4 de espesor 24 x 24 en hoja (base de tracker)
barra de 1 1/2 en espesor x en 5 - 3 pies (esquís de tracker)
1/2 de espesor x hoja en 6 - 5 pies (reuniendo las paletas de nieve)
6 en el largo 1 1/2 en canal U (punto de enganche para brazo de bisagra de setter de pista)
Hardware y otros
varios 1/2 en y 3/8 en los pernos, tuercas y arandelas
# 30 1/4 en auto aprovechando tornillos y 1 1/4 en las arandelas de defensa poner poliuretano hoja y tracker
cable rojo de calibre 50 ft 12
cable negro de calibre 50 ft 12
4 en aluminio cuadrada y cara placa de unión (centralita)
3 - inversión de interruptores (caja de control)
panel de fusibles 3 circuito 12v automotriz o Marina con fusibles de pala de 10 amp (caja de control)
30 pies flexible conducto y zip lazos de plástico (protector de cable)
1 pc - trabajo pesado 650 lb 11 1/2 en actuador lineal para subir y bajar tracker
1 pc - actuador lineal de servicio pesado 650 lb en 8 para subir y bajar acondicionado bar
2 pc - actuador lineal de poca potencia 200 lb en 10 para subir y bajar las alas, rueda
2 pc - ruedas en 8 con eje 9/16 - puede fijar temporalmente para el almacenamiento transporte verano de tierra seca
2 guarniciones de manguera para lubricar las bisagras de ala
5/8 en el pasador del enganche
pintura antioxidante 1 galón
