Touch Sensitive RGB LED Mood Light (3 / 5 paso)

Paso 3: Cómo funciona

quería gente para ser capaces de construir este circuito, pero no entiendo su funcionamiento, si ya no entienden.  Cualquier persona puede construir un circuito, pero quería asegurarse de que la gente sabía cómo funcionaba.

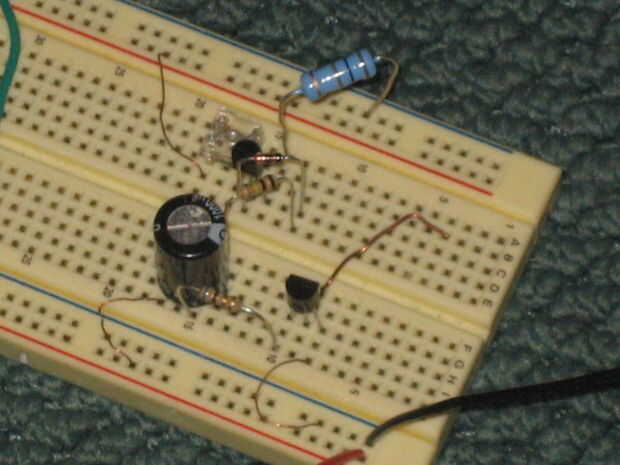

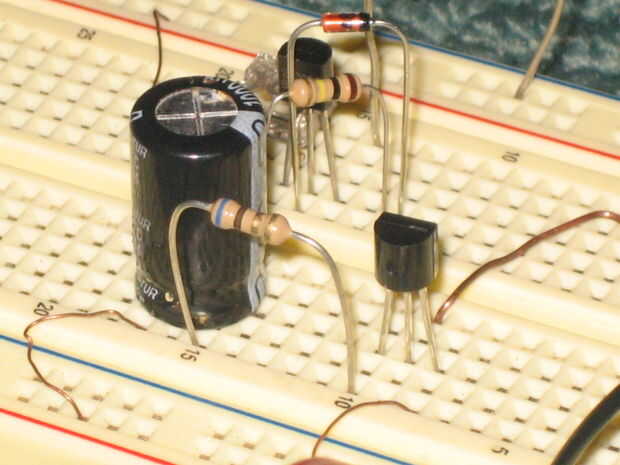

Este es un circuito muy simple.  En las fotos puede ver una pieza del circuito.  Es un controlador para un color.  Todos funcionan igual sin embargo.

Cuando un dedo se coloca en positivo y uno de los tres, se enciende el transistor NPN correspondiente.  Esto permite poder fluir con el resto del circuito.  La capacidad de un condensador en serie con una resistencia para aumentar el tiempo que tarda para cargar permite que el LED se enciende lentamente, lo que le permite variar el brillo basado en la longitud de tiempo que dejar el dedo sobre el teclado.  Entonces la resistencia muy grande después del condensador disminuye su descarga para que la lámpara no dim inmediatamente.  No sé cuánto tiempo permanecerá encendida para, creo que en alguna parte entre 5 minutos y 30 minutos.

Para desactivar, pulse el interruptor momentáneo para acerca de un segundo que descarga de los condensadores.  Los diodos de germanio son necesarios para que todos los condensadores no carga al mismo tiempo, que no le permite variar cada color.  Los diodos de germanio son buenos para la corriente pequeña, pero tendrá un aumento sustancialmente alta corriente, y dado que los condensadores de descarga inmediatamente y no más energía fluye, son aceptables para su uso aquí.

Si desea aumentar la fuente de alimentación y añadir más LEDs, tienes que cambiar los valores de ciertos componentes en consecuencia.
