Touch Sensitive RGB LED Mood Light (1 / 5 paso)

Paso 1: Piezas, herramientas y materiales

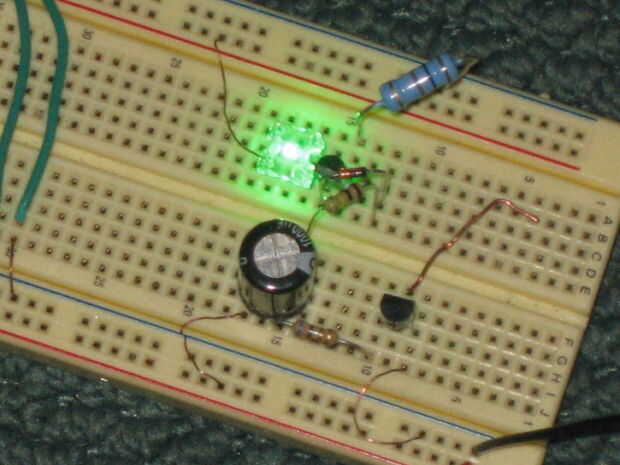

Este no es un circuito muy difícil, pero puede ser un poco difícil para un principiante, pero con el trabajo lento y cuidadoso, cualquier persona puede construir esto.  Si eres un poco de un principiante, los marcadores opcionales bajo herramientas debe venir muy bien, así como el color recubierto de alambre bajo materiales.  Para los marcadores, encontrar que los colores, negro, rojo, verde, azul y naranja fueron de mayor ayuda.  Son buena marca eran conductores de partes ir al Perfboard y permite averiguar qué configuración funcionará mejor para usted.  Sólo asegúrese de que usted recuerde su código de color!  Así, una placa sin soldadura también es una buena idea.

Para herramientas:

-Pelacable
-Soldadura y soldador
-Pegamento pistola (para pegar cables largos hacia abajo para no dobla el alambre atrás y cuarto y
rotura de)

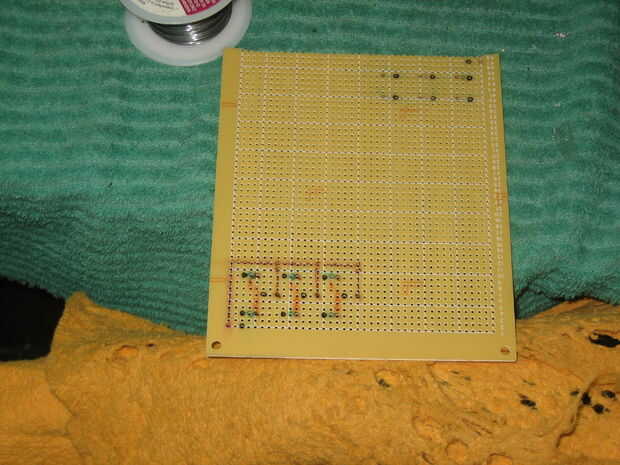

-Dremel o tijeras de lata (cualquier cosa para el corte de Junta Perf)
-Cortadores
-Marcadores (opcionales)

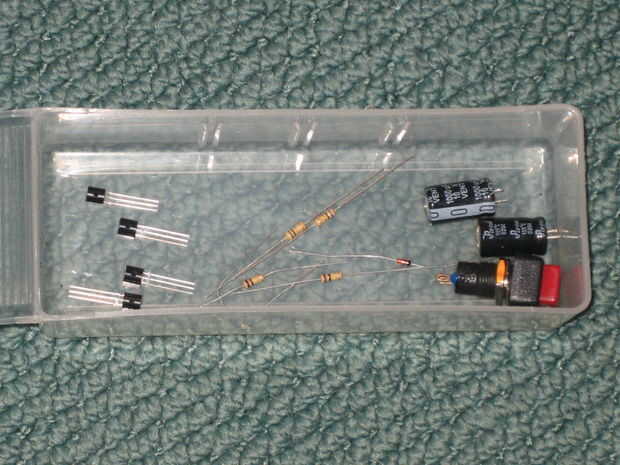

Por partes:

-3 x transistores 2N3906 (o similar)
-3 x transistores 2N3904 (o similar)
-3 x 1000 uF 6.3 voltios condensadores

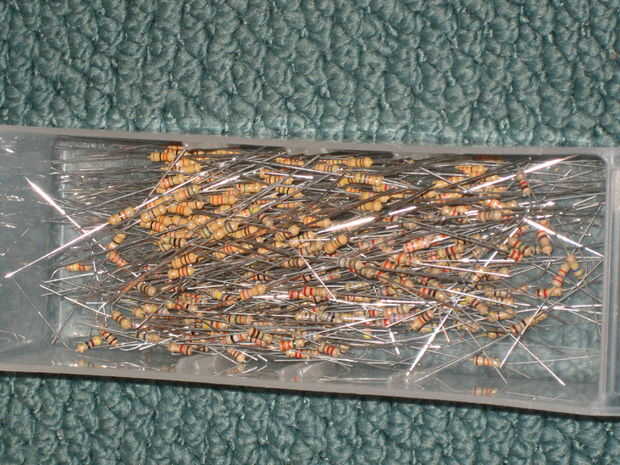

-3 x resistencias de 1/4 watt de 6 ohmios (código de Color, azul, negro, oro, oro)
-3 x resistencias de 1/4 watt ohmio de 10 k (código de Color, marrón, negro, amarillo, oro)
-1 x resistencia de 330 ohmios 1/2 vatio (código de Color, marrón, negro, marrón, oro)
-3 x diodos 1N914
-3 x diodos de germanio

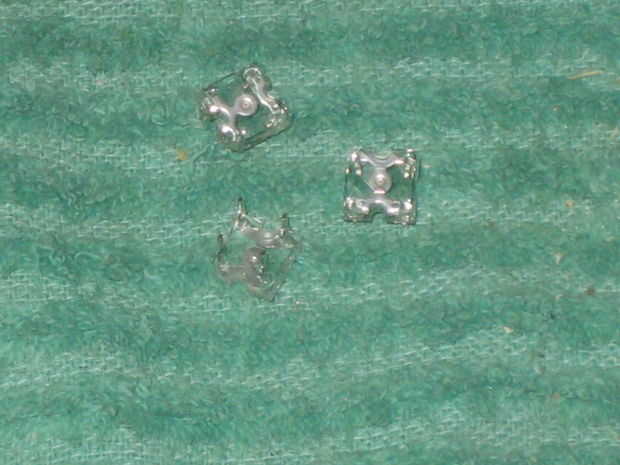

-3 x LED rojo
-3 x LED verde
-3 x LED azul
-Interruptor de botón momentáneo
-Conector de barril DC o batería
Interruptor de encendido/apagado (opcional)
-La cinta de Cable con enchufe (opcional)
-5-6v dc fuente de alimentación.  He utilizado 4 pilas AA.

Para los materiales:

-Una lámpara u otro cerramiento (no cubierto aún, quiero entrar en esto en un concurso, será
actualización: más adelante)
-Una sombra o algo para mezclar colores (en el video utilicé un embudo de papel)

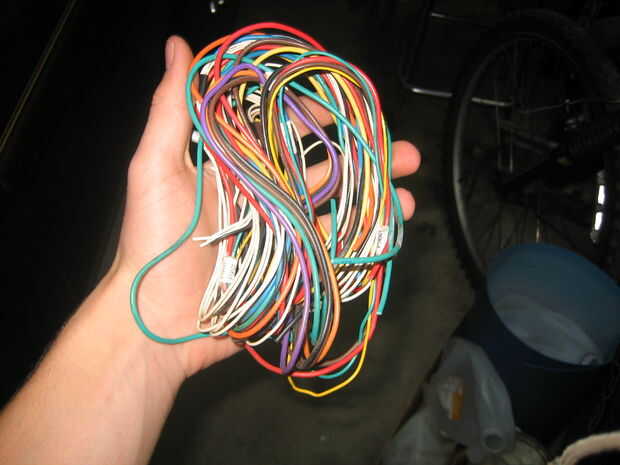

-Surtido de alambre, preferentemente color revestido
