Torreta de Airsoft de Arduino (5 / 8 paso)

Paso 5: Montaje de electrónica

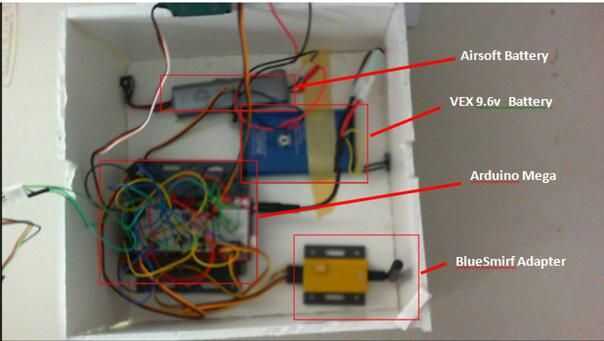

La electrónica en este proyecto es bastante simple.  La configuración base incluye 2 motores, un Arduino Mega y un adaptador Bluetooth.  Nada más!  Pero si quisieras realmente jazz encima de su torreta puede Agregar todo tipo de accesorios grandes, como un puntero láser, un interruptor de parachoques para actuar como un "kill switch", un sensor de ultrasonidos para determinar cuán lejos está un objetivo y mucho más.

El Arduino Mega es perfecto para este proyecto ya que es un microcontrolador muy flexible.  Hay más que suficientes puertos analógicos y digitales para manejar todos los accesorios que puede utilizar.  Mientras que un adaptador de Bluetooth no es necesario, hace la torreta mucho más funcional.  Si el adaptador tiene una torreta con cable al ordenador, con el adaptador tiene un centinela inalámbrico que puede ir a cualquier lugar de tu casa (con en la gama de Bluetooth).  Para obtener información sobre cómo conectar el adaptador BlueSmirf consulte el sitio web de SparkFun.

En cuanto a baterías, usé la batería que viene con el rifle de aire para alimentar el arma.  Sólo había retirado de su caja de plástico y ponerlo en la caja.  Usé la VEX 9.6v batería para alimentar el Arduino, los motores y el adaptador BlueSmirf.
