Torre de andamios de madera (8 / 11 paso)

Paso 8: Mover el andamio

Mi torre de andamio era un poco demasiado pesado para mover arrastrando apenas alrededor por lo que yo necesitaba a algún tipo de sistema de dolly para moverlo. La solución que se me ocurrió fue simple y muy eficaz.

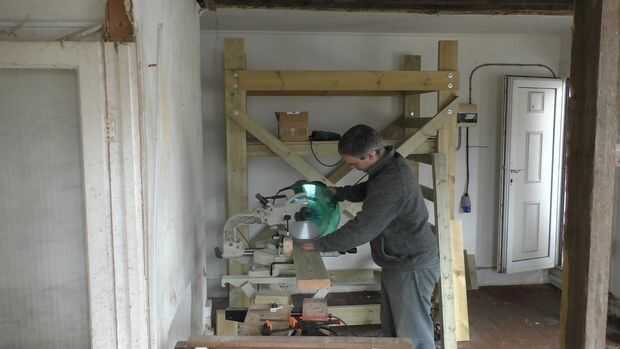

Decidí colocar las ruedas en un marco que dentro de las patas del andamio y empuje hacia arriba sobre el refuerzo de esquina. Lo primero que tenía que hacer era cortar a mi madera de marco del carro y luego unir. Por necesidad las articulaciones sería adecuado donde las ruedas de ricino sería por lo que deben ser fuerte y se establecieron en media vuelta juntas. Por razones de velocidad que me decidí a corte de la zanja cada extremo de la articulación en la mitre vio primero.

Los bordes cortos se hicieron de 50 × 150 mm recortes elaboración que había dejado de las piernas. Los bordes laterales se hicieron de 50 × 100 mm peldaño izquierda overs. La mortaja en los bordes laterales tuvo que ser incluido desde el extremo por unos 50mm en orden para el castor a línea arriba correctamente con el centro de la viga y todavía ser capaces de girar dentro de la torre de andamio.

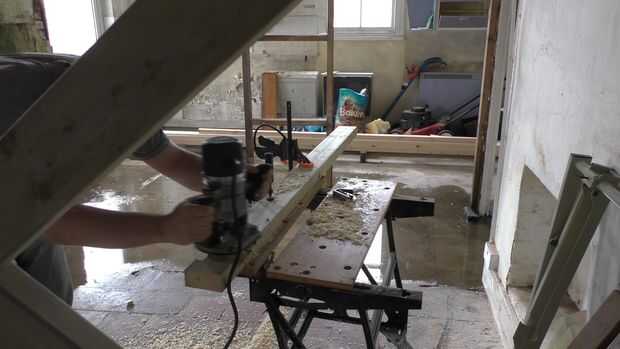

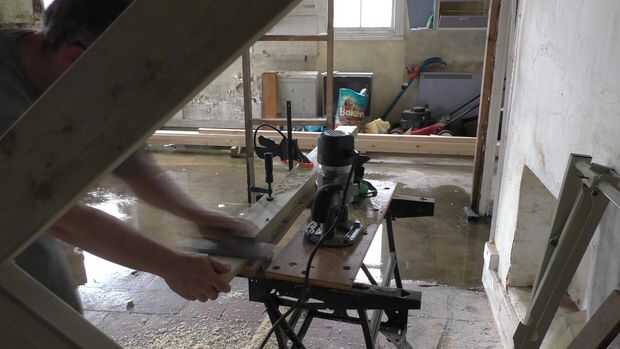

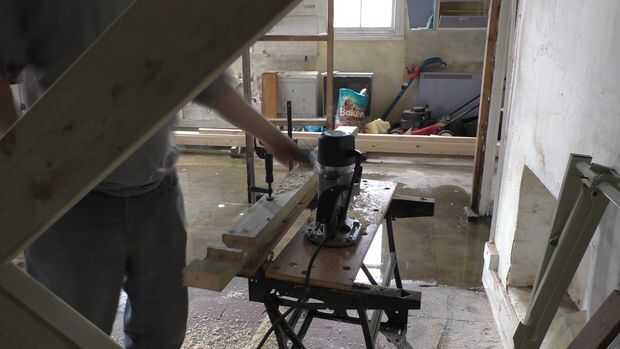

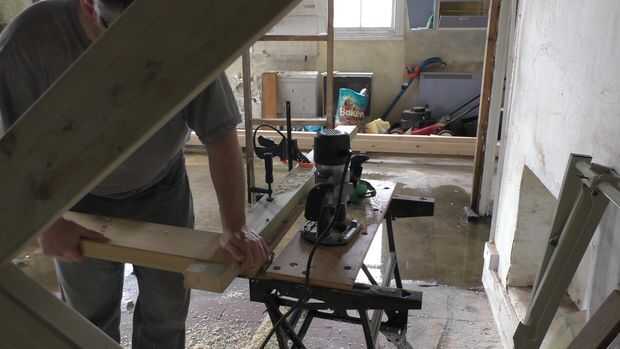

Una vez que los cortes de trincheras fueron completados y definición el mortices limpié el resto de la mortaja con el router.

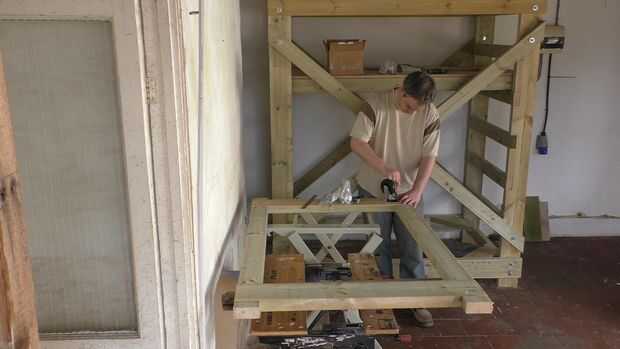

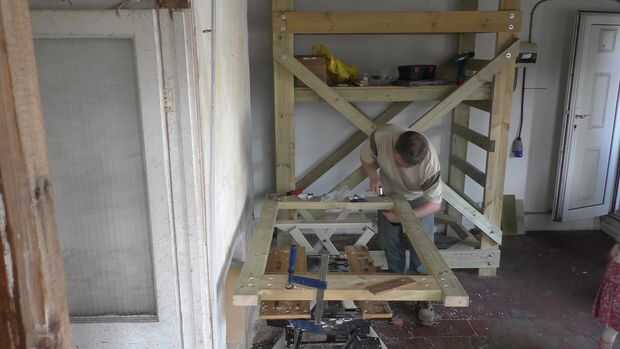

Una vez que se cortaban todas las uniones que hice un ajuste de prueba rápida de la estructura del carro. En lugar de ponerlo debajo de los soportes que serían torpes que puse juntos encima de ellos. Todo ajuste bien tomé el dolly marco, puso detrás junto y presentado para las ruedas. Después de taladrar y avellanar atornillados en las ruedas. Las tapas de los pernos que sujetan las ruedas tienen que ser hundido debajo de la parte superior del marco del carro ya que esta es la cara que empuja hacia arriba en el refuerzo de esquina para levantar el andamio.

Ajuste el marco de dolly al andamio era un simple aunque no tengo fotos de ella como me estaba concentrando en no despeinarte. Básicamente sólo volcó ligeramente el andamio en su borde largo y se deslizó el dolly marco bajo. Levanté las piernas unos 120mm y no había ningún peligro del andamio caerse así que mucho me aseguró que también no cae en el uso.

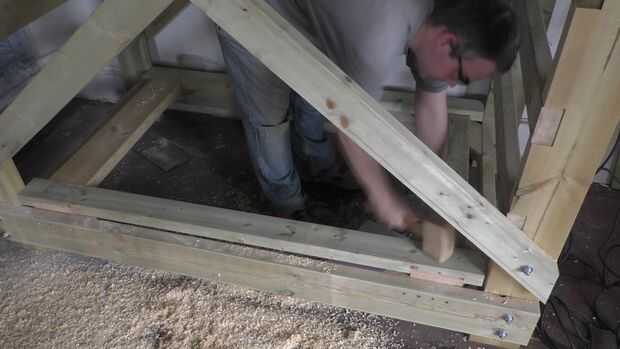

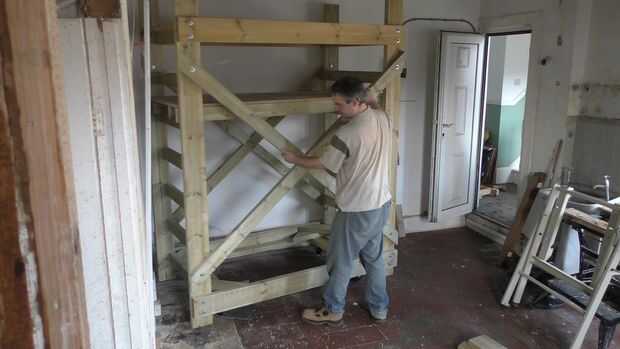

Con el marco de la carretilla en lugar no pude resistir teniendo un poco de juego moviendo el andamio. Observe en esa última foto hay trozos de madera entre la parte superior de la estructura del carro y las abrazaderas para esquina. Es cómo el carro soporta el andamio mientras se mueve.

El andamio es bastante fácil moverse aunque las ruedas pequeñas tenía un poco de tendencia a engancharse en los agujeros en el piso. El único problema de movilidad que tenía ahora era cómo obtener las cuñas cuando poner el andamio en el carro. Para el traslado de la prueba levantó un extremo del andamio mientras la mujer introduce las cuñas. Claramente no era una solución a largo plazo como el andamio que pesan demasiado para ser levantando todo el tiempo.
