Torre de andamios de madera (9 / 11 paso)

Paso 9: Fijación de la plataforma

La subida de prueba demostró que realmente debían montar algo para parar la plataforma de movimiento. Mientras que probablemente no cae en cien años las consecuencias de la misma pasando eran suficientemente malas que quería hacer algo al respecto.

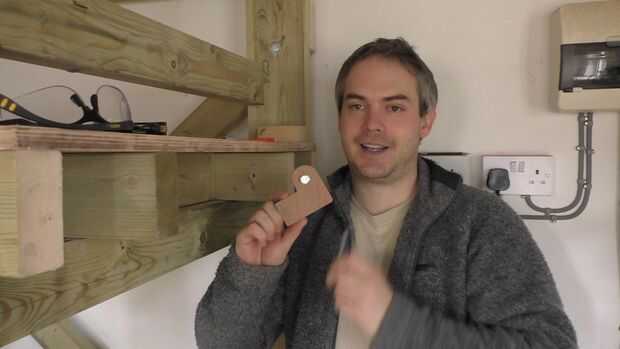

Después de un poco de planificación colocó en un simple pequeño sistema de captura de un trozo de contrachapado de 18mm y un par de tornillos. El problema es nada más que un P en forma de trozo de madera cortado con una sierra de calar. En el punto de enfoque de la parte circular del P perforé un agujero para un perno.

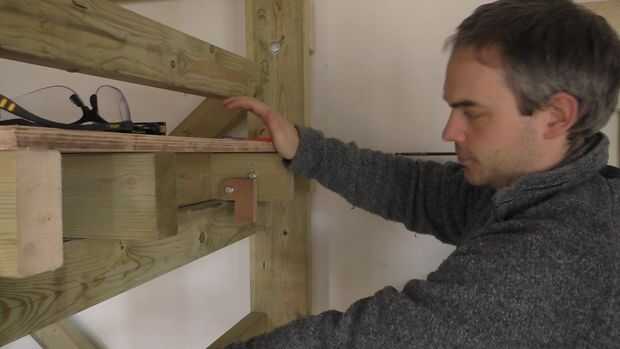

Me ofreció la pieza hasta la parte inferior de la plataforma y alineado tal que cuando la captura era abajo atrapado en el peldaño del andamio pero todavía era capaz de girar hacia arriba y la plataforma para mover. Luego perforé un asimiento en la plataforma para la captura, esto es el menor de los dos orificios en la foto.

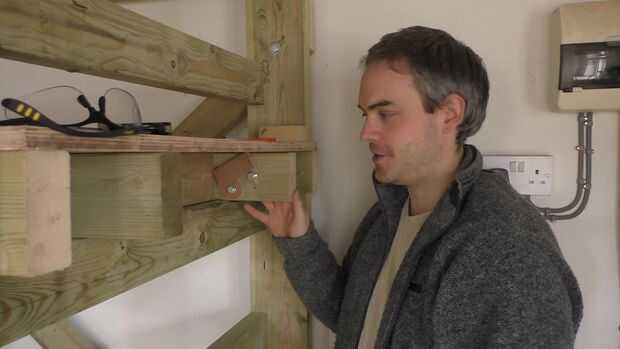

A continuación, con la captura y en la posición de bloqueo perforé otro agujero por encima de él, el orificio superior de la foto. A través de este agujero me deslicé un perno que traba el clip en la posición hacia abajo o bloqueado.

Lo bueno de este clip es que trata de la plataforma se deslice hacia fuera el más los cierres de clip. Cuando llegue el momento de mover el andamio simplemente retire el perno superior y levante el clip. Puesto que el clip se caería naturalmente en su propio y bloqueo (por defecto seguro) también diseñó para que el pasador de bloqueo puede bloquear el clip abierto.

Dispone de dos clips en cada extremo de la plataforma.
