Tornillo Moxon de abrazaderas para tubos - con el lanzamiento de pedal de pie! (3 / 4 paso)

Paso 3: Mecanismos mecanismos...

Cuando estoy tratando de resolver un problema como este, me gusta tratar de pensar en qué mecanismos están implicados y luego trabajar desde el resultado final a mi iniciación deseada. Por lo tanto, voy a describir mi proceso de pensamiento, de esa manera usted puede construir sus mecanismos de nada. Así, si no tienes lo que tengo, puede también seguir el principio del mecanismo y todavía tiene el mismo resultado, la diferencia de que le da un pescado y le enseña a pescar:

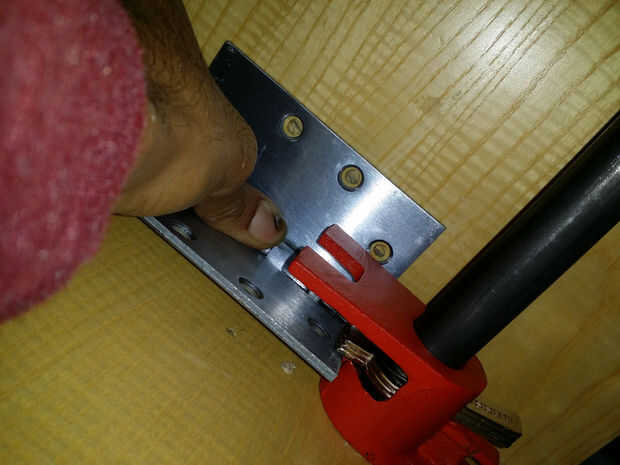

El embrague debe ser empujado, usé una bisagra como una palanca para empujar para mí. Para accionar la palanca, usé la parte angular de la articulación como una cuña introduciendo un trozo de 1/2" EMT entre la bisagra y la pata de la mesa de trabajo. Para lograr la fuerza ascendente necesaria para accionar la palanca, aseguró la EMT a otra palanca, el pedal de pie.

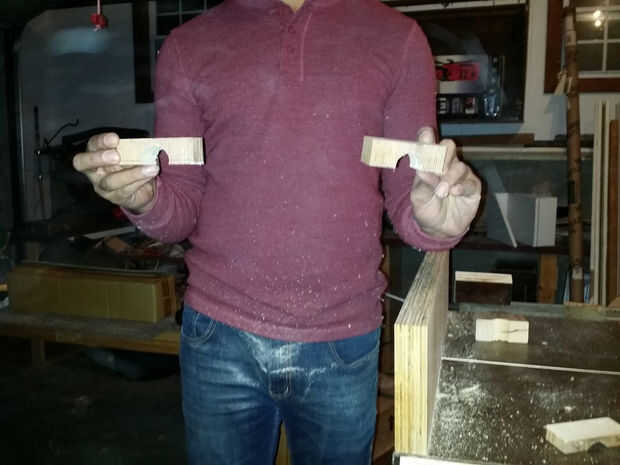

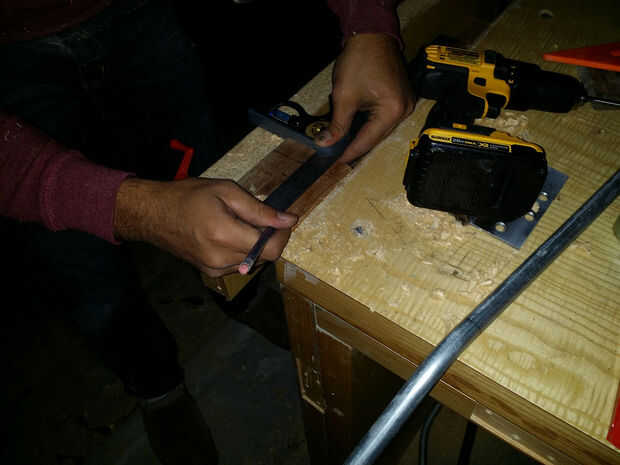

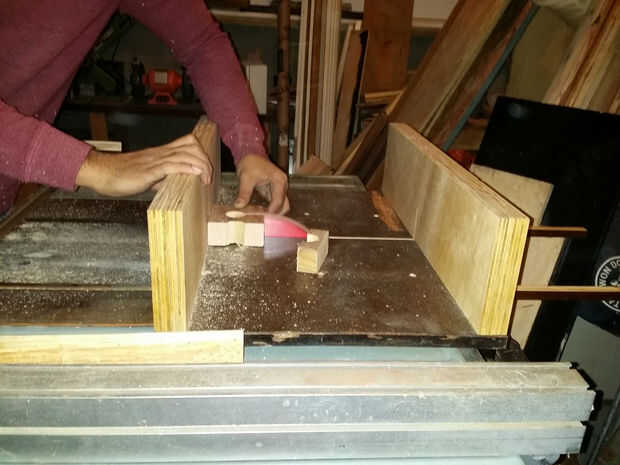

Así! De la teoría a la práctica, voy a empezar con la palanca clase 3. Pienso montar una bisagra hasta que pueda introducir en el embrague. Mi ADD participan mientras que preparaba la EMT, así que no tengo muchas fotos, disculpas. Doblado un desplazamiento en cada EMT que se irradian desde el pedal hasta debajo de las bisagras. La longitud de estas piezas son cruciales, como la activación de profundidad es minúscula. Después de acertar con las longitudes, hice guías de madera por taladrar un agujero de 2 x el diámetro de mi EMT (idealmente, 2 x mi granito de arena más grande no era lo suficientemente grande) y cortar por el centro de ellos, haciendo guías para mantener la EMT entrenado en la posición correcta. Después de colocar la EMT en el contador de bores, me entrené los otros extremos debajo de las bisagras y enroscado en mis guías.
