Tornillo Moxon de abrazaderas para tubos - con el lanzamiento de pedal de pie! (1 / 4 paso)

Paso 1: Instale las dos abrazaderas

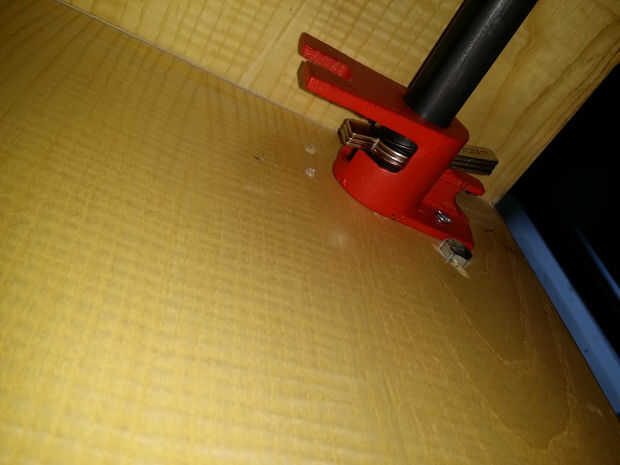

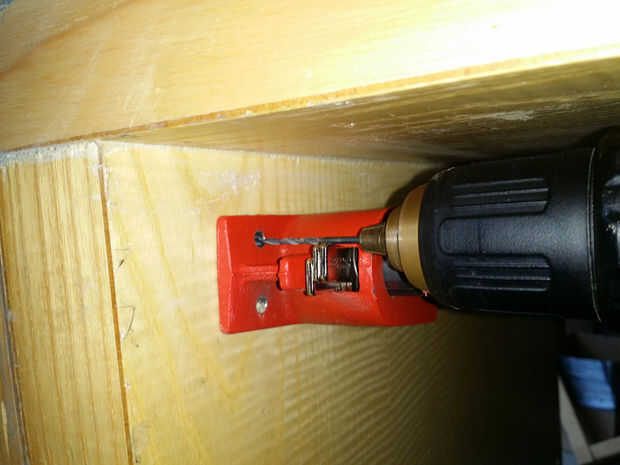

Soy un poco añadir, así que recordar tomar fotos no siempre sucede. Pero las abrazaderas de instalación es super fácil, por lo que no se preocupe demasiado acerca de él. Básicamente, perfore agujeros correspondientes en el Banco y una tabla del ancho de tu banco. Que sea más grande que el diámetro de la tubería, querrá algún juego para sujeción desigual y tal. Instale sus abrazaderas con las perillas de ajuste en su lado del tablero y el embrague en su banco, roscar el tubo en el extremo correcto agradable y apretado. Atornille el lado embrague al Banco. Que tenga que perforar agujeros en la parte de la pinza como lo hice. Asegúrese de instalar la abrazadera para que, cuando se trabaja en el Banco de la prensa de moxon, la parte del embrague que "empuja" desde es hacia el centro de su mesa de trabajo. Revise las imágenes de referencia.

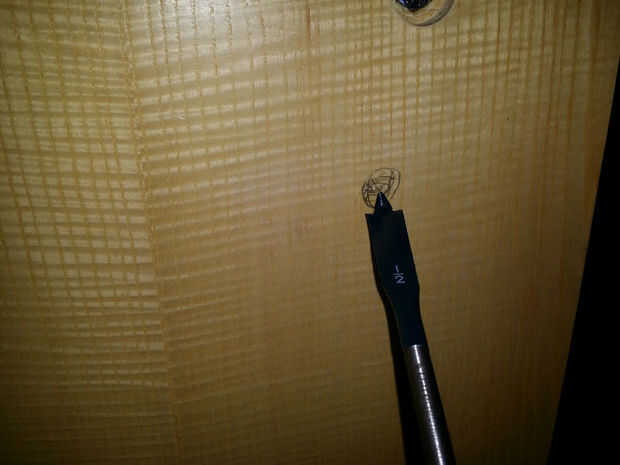

(NOTA) La imagen muestra una 1/2 pala de bits. Indiferencia, esta foto es de cuando probé con varilla roscada y... bueno no importa, no pudo jajaja! Utilice una broca de pala de 1-1/8".
