Paso 3: Desmontaje y modificación

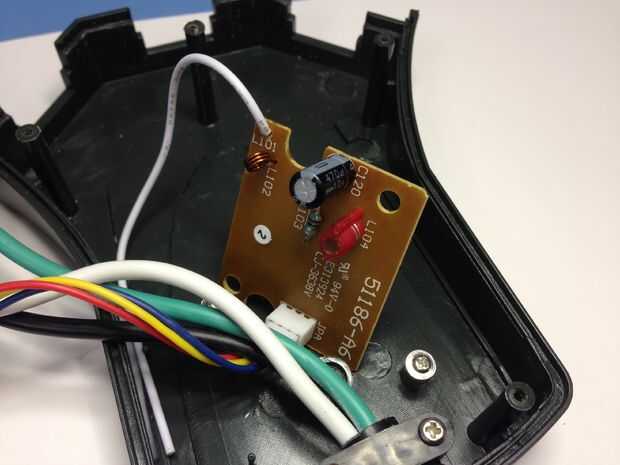

Extraiga la PCB del mando a distancia y disponer de él. Nos no se utilizarlo. Esto es donde se instalará la Imp.

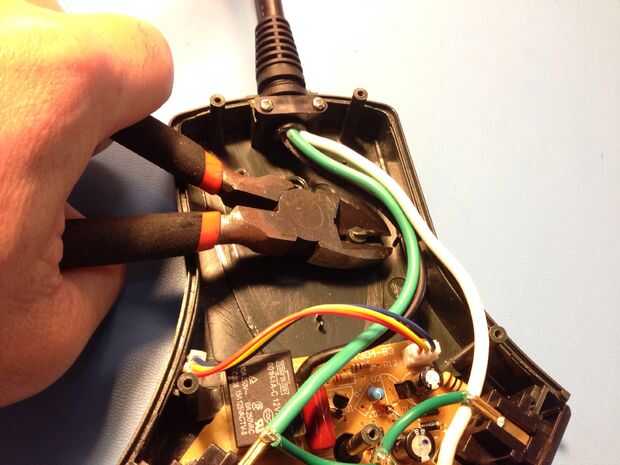

Hay 2 grandes jefes plástico moldeados en la carcasa de plástico inferior que fue montaje de la Junta de RF original. Estos jefes pueden cortarse con un par de cortadores y alisados aún más con una herramienta dremel. Imp y el relé de placas de circuito impreso se pegan a la base. Eliminación de los jefes es necesario para que la placa de relé se puede montar bajo lo suficiente como para despejar la tapa cuando se vuelve a montar la unidad de Stanley.

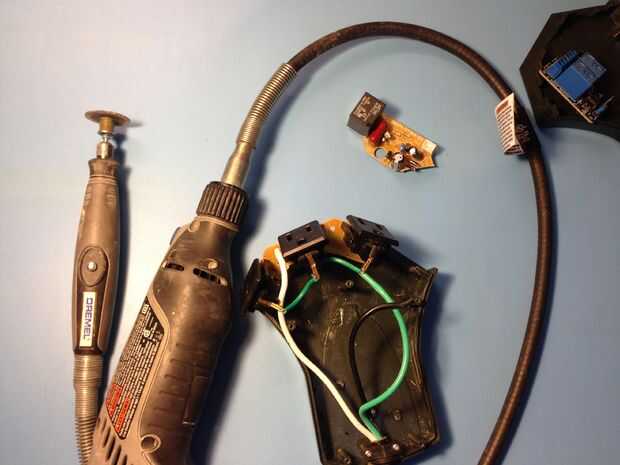

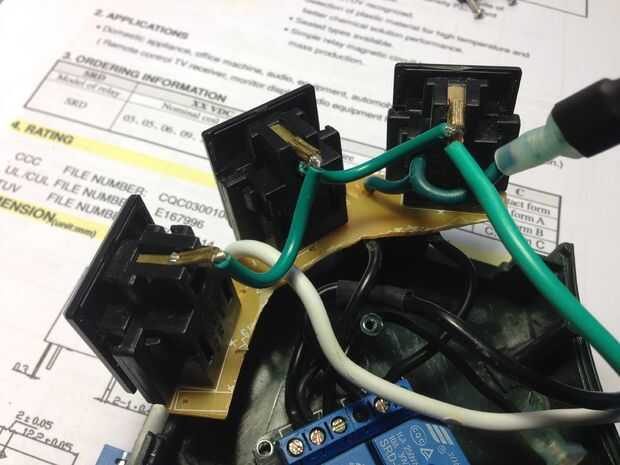

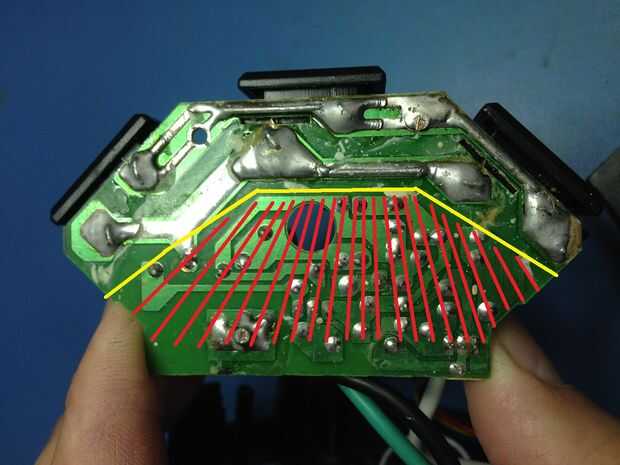

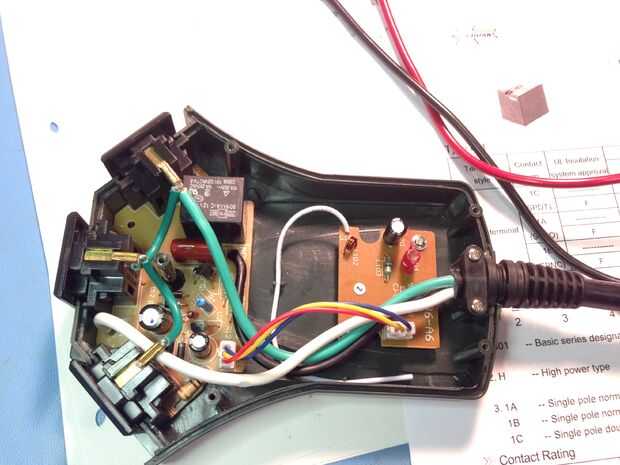

Retire la placa de circuito principal de la cáscara. Con una herramienta Dremel con un disco de corte, corte cuidadosamente todo el circuito existente por lo que tendrás que dejar solamente la parte AC del circuito como se muestra en las fotos. Corte el PCB es necesario proporcionar espacio para el nuevo relé que conmuta las salidas dentro y fuera. Quiere dejar las pistas principales de AC compatibles con las tomas de corriente.

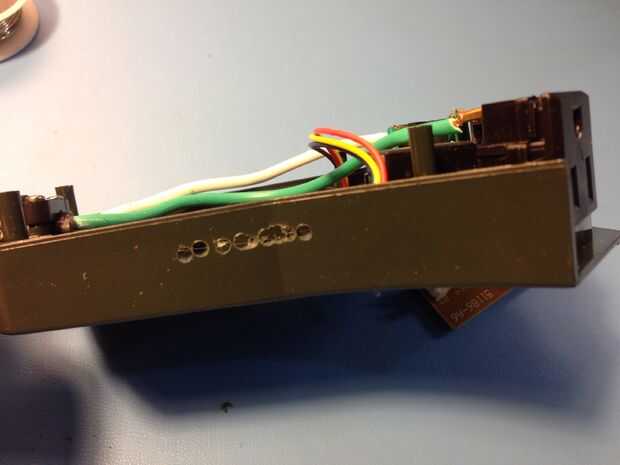

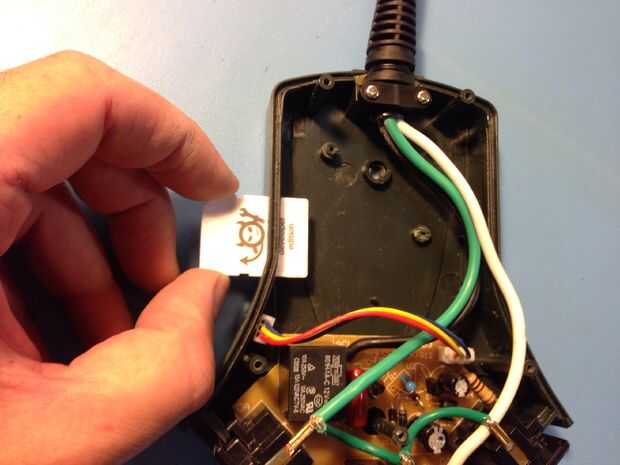

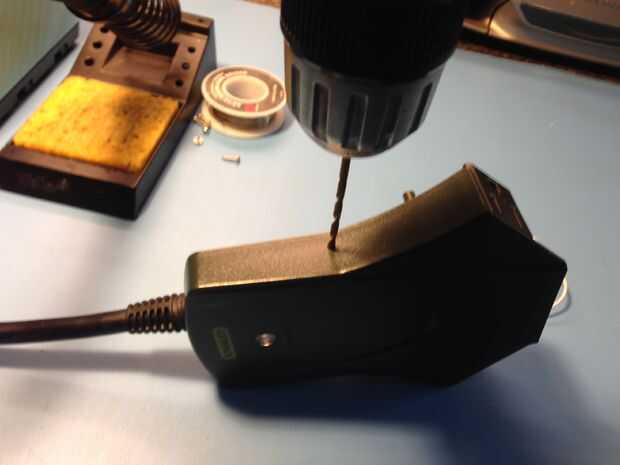

Para proporcionar una ranura para la tarjeta eléctrica imp, una ranura debe hacerse en el lado de la caja. Al principio tenía intención de usar la unidad Stanley construida en regulador para alimentar a la imp. Cuando esto resultó para ser la alimentación inadecuada, tuve que reubicar la ranura en el lado opuesto de la carcasa inferior. Para hacer la ranura, perforar varios agujeros 1/16" en aproximadamente una línea recta y luego use un pequeño archivo para encuadrar la ranura. No hacer la ranura donde muestran estas fotos... mira las fotos de la finales en el ultimo paso para ver donde debe ir la ranura!
